Введение

Струйные насосы относятся к классу динамических насосов. По природе преобладающих сил, действующих на жидкость при работе струйных насосов, они относятся к смешанному виду, так как перекачиваемая жидкость получает энергию за счет действия на неё как массовых сил (сил инерции), так и силы жидкостного трения.

В пожарной охране применяют два типа струйных насосов по состоянию рабочей среды, подводимой к насосу: газоструйные и водоструйные.

Рисунок 1 — Вид струйного насоса

Принцип работы струйного насоса. Рабочая среда подходит к насадку 1, который имеет сопло. На выходе из сопла жидкость, обладая запасом кинетической энергии, имеет максимальную скорость.

Увеличение скорости потока рабочей жидкости приводит к уменьшению давления в струе и камере 2 ниже атмосферного. Эжектируемая жидкость под действием атмосферного давления поступает в камеру 2 и уносится рабочей струёй в расширяющуюся камеру диффузора 3, где уменьшается скорость (скоростной напор) и увеличивается пьезометрический напор (давление) жидкости. Расход жидкости Q3 в камере диффузора 3 равен сумме расходов рабочей Q1 и эжектируемой жидкости Q2:

Физические зависимости работы струйного насоса могут быть выражены уравнением неразрывности потока и уравнением сохранения энергии:

Q = SV и P/γ + V2/2q + Z = const

Рисунок 1.1 — Различные типы насосов(анимация: 4 кадра, 15 циклов повторения, 93 килобайта)

Струйные насосы характеризуются следующими основными параметрами:

  • коэффициентом эжекции
  • коэффициентом подпора
  • коэффициентом площади сечений
  • коэффициентом полезного действия

Где Q3 — подача эжектируемой жидкости, (м3/с); Q1 — подача рабочей жидкости, (м3/с); H2 — напор за диффузором, (м); H1 — напор перед соплом, (м); w2 — площадь сечения горловины диффузора, (м2); w1 — площадь сечения сопла, (м).

Параметры струйных насосов зависят от конструктивных особенностей, рода и температуры рабочей жидкости, шероховатости поверхностей и во многом от соотношения площадей w1 и w2.

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. Транспортирование генераторов допускается транспортом любого вида в соответствии с правилами, действующими на транспорте данного вида.Транспортирование генераторов в универсальных контейнерах и автомобильным транспортом может осуществляться без упаковки в тару с предохранением от механических повреждений.

7.2. Консервация выходных отверстий и стальных деталей корпусов распылителей — по варианту защиты В31 ГОСТ 9.014 .

7.3. Условия хранения генераторов исполнений У и X — по группе 2, исполнения Т — по группе 3; условия транспортирования — по группе 4, 6, 7, 9 по ГОСТ 15150 .

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Генераторы должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 12.2.037 по чертежам, утвержденным в установленном порядке.

2.2. Генераторы должны выдерживать гидравлическое давление 0,9 МПа (9 кгс/см). При этом не допускается появление следов воды (в виде капель) на наружных поверхностях корпусов распылителей и течь в местах соединений.

2.3. При работе генератора должно обеспечиваться полное заполнение пеной контура выхода из насадка.

2.4. Сетки генератора должны быть прочно закреплены в корпусах и равномерно натянуты.Прогиб натянутых сеток от груза массой (2±0,1) кг, расположенного на площади 40 см в центре сетки, а также после испытаний гидравлическим давлением перед распылителем 0,9-1,0 МПа (9-10 кгс/см) должен быть не более:

2 мм — для ГПС-200;

5 мм — для ГПС-600;

10 мм — для ГПС-2000.

2.5. Для кассеты должна быть применена сетка с номинальным размером стороны ячейки в свету 0,8-1,2 мм по ГОСТ 3826 , изготовленная из проволоки диаметром 0,3-0,4 мм из высоколегированной стали, или сетка по ГОСТ 6613 из полутомпаковой проволоки с таким же размером стороны ячейки и диаметром проволоки.

2.6. Генераторы ГПС-600, предназначенные для комплектации пожарной техники, должны иметь плечевой ремень и ручку 8 (черт.2).

2.7. Корпуса генераторов не должны иметь вмятин и других повреждений.

2.8. Литые детали генераторов должны быть изготовлены из алюминиевого сплава марки АК7 (АК7) или АК7 (АЛ9) по ГОСТ 1583 или из сплавов других марок с механическими и антикоррозионными свойствами, не уступающими указанным сплавам.

2.9. Предельные отклонения размеров отливок деталей генераторов, мм:

номинальных

размеров

до 60 мм включ.

св. 60 до 100 мм

св. 100 до 160 мм

св. 160 до 250 мм

2.10. Поверхности литых деталей не должны иметь трещин, посторонних включений и других дефектов, влияющих на прочность и герметичность генераторов и ухудшающих внешний вид.

2.11. Сварные швы не должны иметь посторонних включений, наплывов, непроваров и прожогов.

2.12. Метрические резьбы должны выполняться по ГОСТ 24705 с полями допусков по ГОСТ 16093 : 7Н — для внутренних резьб и 8 — для наружных резьб.Трубные цилиндрические резьбы — по ГОСТ 6357 , класс В.Резьбы должны быть полного профиля, без вмятин, забоин, подрезов и сорванных ниток.Не допускаются местные срывы, выкрашивания и дробления резьбы общей длиной более 10% длины нарезки, при этом на одном витке — более 0,2 его длины.

2.13. Стальные детали генераторов, кроме изготовляемых из листового проката и труб, должны иметь покрытие Ц18.хр. для исполнения У и Ц24.хр. — для исполнений ХЛ и Т; крепежные детали — покрытие Ц9.хр. Покрытия — в соответствии с требованиями ГОСТ 9.301 .

2.14. Кольца кассет должны быть изготовлены из стали 12Х18Н10Т по ГОСТ 5632 или из стали других марок с механическими и антикоррозионными свойствами, не уступающими указанной стали.

2.15. Уплотнительные прокладки генераторов должны быть изготовлены из картона марки А по ГОСТ 9347 или другого материала, обеспечивающего герметичность соединений.

2.16. Соединительные головки — по ГОСТ 28352 .

2.17. Резьбовые части деталей должны быть смазаны солидолом по ГОСТ 4366 .

2.18. Наружные и внутренние поверхности корпусов распылителей, насадков, а также наружные поверхности стоек должны быть покрыты эмалью красного цвета марки ПФ-115 по ГОСТ 6465 или другим лакокрасочным материалом того же цвета, по защитным свойствам не уступающим указанной эмали.Кассеты генераторов и выходные цилиндрические отверстия корпусов распылителей не окрашиваются.

2.19. Генераторы должны соответствовать следующим показателям надежности:гамма-процентный (= 90%) полный срок службы не менее 8 лет;гамма-процентный (= 90%) срок сохраняемости не менее 1 года;вероятность безотказной работы для генераторов ГПС-200 и ГПС-600 за 50 ч, ГПС-2000 за 25 ч — 0,993.

Применение пожарных стволов

Пожарные стволы позволяют формировать струи воды или другого огнетушащего вещества и направлять их при тушении возгораний. Стволы часто включаются в комплектацию специальных пожарных автомобилей, внутренних пожарных кранов, мотопомп и других разновидностей оборудования и средств противопожарной защиты.

Конструкция ствола пожарного включает металлический наконечник для закрепления на конце рукавной пожарной линии. Напорные соединительные головки (гайки) применяются для организации быстрого соединения между собой пожарного оборудования, кранов и рукавов различных диаметров.

Пожарные стволы подразделяются на лафетные и ручные. Лафетные пожарные стволы используются стационарно или устанавливаются на пожарных автомобилях.

Забор воды из открытого водоема

Технические параметры автоцистерн позволяют закачивать в их резервуар жидкость из открытого водоема. Согласно нормативу, забор воды пожарной машиной из открытого водоема возможен при использовании рукавов диаметром 125 или 150 мм. Выкачка из открытого водоема происходит в следующей последовательности:

При погружении рукавов в водоем максимальная глубина должна быть 7 метра, а всасывающую сетку можно опускать при этом на 30 см.

Наиболее частой проблемой при заборе пожарными машинами воды из открытого водоема является недостаточная частота вращения вала силового агрегата при включении газоструйной вакуумной установки. Вторично причиной сбоя процесса отбора воды является преждевременное уменьшение частоты вращения вала двигателя. Третья часто встречающаяся причина – превышение частоты вращения вала насоса и создание большого напора при открытии напорных задвижек.

Максимальная высота всасывания при заборе воды из открытого источника зависит от температуры жидкости.

Температура, °C 10 20 30 40 50 60
Высота всасывания, м 7.0 6.5 5.7 4.8 3.8 2.5

Если возникает необходимость сделать забор жидкости при температуре свыше 60°С или если максимальная высота всасывания превышает 7 метров, то насос и всасывающая линия заполняются водой из цистерны. Если происходит выкачка горячей жидкости, то насос ставят ниже ее уровня (фактически он работает «под заливом»).

Чтобы осуществить забор из открытого водоисточника, к нему оборудуют подъездные пути. В случае неудовлетворительного их состояния используют следующие системы забора:

Правила

Особенности работы насоса при заборе воды от гидранта и из водоема отличаются. При закачке вещества из открытого источника нужна большая производительность насоса ввиду отсутствия встречного напора. Гидрант представляет собой водозабирающий кран, подсоединенный к магистрали – своего рода ответвление водопровода. Жидкость из него подается под напором, поэтому требуется меньшая тяга на забор вещества.

Подачи воды из цистерны

Порядок действий при использовании цистерны в качестве источника следующий:

  1. Убедиться в надежности крепления заглушки на всасывающем отверстии. При использовании собственных ресурсов автомобиля это ответвление насоса не используется.
  2. Выпустить воздух из насосной установки.
  3. Повернуть кран на магистрали цистерны. На этом этапе вода поступает в насос.
  4. Открыть выпускные задвижки насоса, пуская воду в рукава.
  5. Усилить работу двигателя для достижения необходимой производительности установки.

Забора воды из водоема

Во время закачки жидкости из местного водоема нужно соблюдать следующие правила:

  1. В этом процессе рекомендуется использовать всасывающую сетку. Приспособление надевается на конец всасывающей линии, опущенной в водоем, предотвращая забор крупных камней и песка, способных повредить насос. Рукав опускают под воду как минимум на 30 см. Недопустим спуск устройства на дно.
  2. Следует выключить привод аппарата и проверить, закрыты ли все краны системы. После этого включается вакуумная установка.
  3. Насос наполняется жидкостью за счет тяги, создаваемой вакуумом. После окончательного наполнения следует перекрыть доступ всасывающей линии.
  4. Наконец, нужно открыть выход насоса к рукавам.


Перекачка воды из водоема

Забора воды при неисправной вакуумной системе

Процесс закачки вещества при неисправностях системы напоминает работу с водоемом, но имеет особенности. Последовательность действий:

  1. Протянуть всасывающую линию, оборудованную сеткой, и поместить ее край под воду не менее, чем на 30 см.
  2. Убедиться, что все вентили системы закрыты.
  3. Начать отбор мощности и включить муфту сцепления установки.
  4. Освободить вакуум-клапан и выходной вентиль.
  5. Дождаться появления воды в глазке и окончания поступления воздуха.
  6. Закрыть вакуумный клапан.
  7. Включить сцепление и закрутить выходной вентиль.
  8. Показатель давления, устанавливаемый в системе – 1–1,5 МПа.
  9. Медленно освободить напорный вентиль.

Заполнения цистерны водой из пожарного гидранта

Откачка вещества из части водопровода представляет собой следующий алгоритм:

  1. Откинуть люк колодца гидранта и крышку самого устройства.
  2. Накрутить колонку на резьбу головки аппарата. В случае с надземным гидрантом делать этого не нужно – колонка перманентно установлена на устройство.
  3. К колонке подсоединить всасывающую линию.
  4. Выпустить воздух из установки.
  5. Открутить вентили водопровода и колонки.
  6. Понемногу открывая задвижки, поднять мощность работы двигателя.


Заполнения цистерны водой из пожарного гидранта

Подачи воды пожарными АЦ с помощью гидроэлеватора

Гидроэлеватор пожарный. При использовании гидроэлеватора последовательность действий выглядит следующим образом:

  1. Подсоединить к насосной установке необходимые элементы (рукава, стволы и гидроэлеватор).
  2. Убедиться в герметичности креплений, а также закрытом положении задвижек.
  3. Открыть штуцер и вакуум-клапан.
  4. Начать работу установки на малых оборотах.
  5. Открыть вентиль отверстия, ведущего из цистерны.
  6. Увеличить количество оборотов до 2000–2500 в минуту. Давление в аппарате должно находиться на уровне 0,5–0,6 МПа.
  7. Закрыть вакуум-клапан и отверстие, ведущее из цистерны.
  8. Давление поднимается до 0,9–1 МПа.
  9. Далее открывается штуцер. При этом давление в обратной линии не должно упасть ниже 0,05 МПа.
  10. Давление насоса нужно вновь поднять до 0,8 МПа.


Гидроэлеватор Г-600

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Пожарные автомобили

Публикация:

   Работа насоса от водоема с помощью гидроэлеватора

Читать далее:

   Пожарные аэродромные автомобили

Работа насоса от водоема с помощью гидроэлеватора

В случае, когда уровень воды в водоеме расположен ниже оси насоса более, чем на 7 м, или берег водоема заболочен и недоступен для передвижения автомобиля, забор воды может быть осуществлен с помощью гидроэлеватора. При этом цистерна должна быть полностью залита водой. Схема гидроэлеваторной системы показана на рис. 1.

Сборка и запуск гидроэлеваторной системы осуществляются в следующем порядке: – присоединить к всасывающему патрубку насоса всасывающий рукав, второй конец которого опустить в цистерну через люк; – соединить напорный патрубок насоса с рукавной линией из напорных рукавов диаметром 66 мм, а второй конец ее соединить с входной соединительной головкой гидроэлеватора; – присоединить к соединительной головке на выходе воды из гидроэлеватора линию напорных рукавов диаметром 77 мм, второй конец которой опустить в люк цистерны; – присоединить ко второму напорному патрубку насоса напорные пожарные рукава со стволом; – включить в работу насос, опустив гидроэлеватор в водоем, и заполнить его водой из цистерны при помощи газоструйного вакуум-аппарата.

После заполнения пожарного насоса водой довести давление по манометру до 800 кПа и плавно открыть напорную задвижку пожарного насоса, через которую вода подается к гидроэлеватору. Плавно открывая задвижку пожарного насоса, подать воду в ствол.

Рекламные предложения на основе ваших интересов:

При работе системы необходимо следить за уровнем воды в цистерне. Если производительность ствола будет превышать производительность гидроэлеватора, вода в цистерне начнет убывать.

Рис. 1. Схема работы гидроэлеватора:
1 — рукав всасывающий; 2 — бак цистерны; 3 — напорные рукава; 4 — гн-дроэлеватор; 5 — пожарный насос

Производительность одного гидроэлеватора Г-600 обеспечивает работу одного ствола с диаметром насадка 19 мм или трех стволов с диаметром насадка 13 мм.

При заборе воды гидроэлеватором необходимо не допускать заломов и резких перегибов напорных рукавов, так как в этом случае резко увеличиваются потери напора и возможен срыв работы системы.

Рекламные предложения:

Читать далее: Пожарные аэродромные автомобили

Категория:
Пожарные автомобили

1.2. Техническая характеристика гидроэлеватора Г–600

Производительность при давлении в напорной линии перед гидроэлеватором 0,8 МПа (8 кгс/см2), л/мин, не менее 600

Рабочий расход воды при давлении 0,8 МПа (8 кгс/см2), л/мин 550

Рабочее давление, МПа (кгс/см2) 0,2. 1,2

Давление за гидроэлеватором при производительности 600 л/мин, не менее 0,17

Наибольшая высота подъема подсасываемой воды, м, при рабочем давлении, МПа: 1,2 (12 кгс/см2) 19

Наибольшая высота подъема подсасываемой воды, м, при рабочем давлении, МПа: 0,2 (2 кгс/см2) 15

Условный проход, мм, патрубка: входного 70

Условный проход, мм, патрубка: выходного 80

Забор и подачу воды Г–600 осуществляют в следующем порядке:

  • установить АЦ и собрать рукавную линию по схеме, устранить резкие перегибы в рукавах, в цистерну через люк опустить напорно–всасывающий рукав и для устранения резких перегибов закрепить его рукавной задержкой;
  • выжав сцепление, включить коробку отбора мощности на насос и плавно отпустить педаль сцепления;
  • выключить сцепление рычагом из насосного отсека; открыть одну напорную задвижку на насосе (к гидроэлеватору) и задвижку на трубопроводе от цистерны;
  • включить сцепление;
  • рычагом «Газ» увеличить частоту вращения вала насоса до 2000 об/мин;
  • при возвращении воды от гидроэлеватора в цистерну открыть задвижку на напорном коллекторе насоса (к стволу);
  • установить необходимый напор на насосе (70. 80м);
  • следить за уровнем воды в цистерне и регулировать его открыванием (закрыванием) задвижки на напорном коллекторе насоса (к стволу) и частотой вращения вала насоса рукояткой «Газ».

Гидроэлеватор Г–600 обеспечивает работу одного ствола со спрыском диаметром 19 мм или трех стволов со спрыском диаметром 13 мм.

В случаях когда необходимо подавать воду на тушение пожаров через два ствола (расход до 10 л/с), а диаметр трубопровода из цистерны в насос недостаточен для поддержания уровня воды в емкости и стабильной работы насосной установки, необходимо всасывающий рукав от насоса опустить в емкость через люк (рис. 4).

Для насосов ПН–40 и ПН–30 в этом случае достаточно использовать водосборник, на один патрубок которого установлена заглушка, а к другому подсоединен рукав от гидроэлеватора (рис.5).

Во время запуска вакуумный клапан должен быть открыт для выпуска воздуха. После запуска такой системы необходимо закрыть задвижку от цистерны, и затем подать воду к стволам.

В некоторых случаях устанавливают разветвление перед водосборником, через которое выпускают воздух при запуске системы, воздух в насос не попадает, что ускоряет запуск системы.

При подаче воды на пожар в количестве 10. 20 л/с используют два гидроэлеватора, включаемые параллельно (рис. г, д). Запускают в работу гидроэлеваторы поочередно: сначала один, потом другой (рис. 6).

Наиболее характерными ошибками при работе с гидроэлеваторами являются:

  • перекручивание и перегибы рукавов при прокладке рукавных линий;
  • резкое открывание напорных задвижек при подаче воды к стволам;
  • снижение давления в рукавной линии от гидроэлеватора к водосборнику на всасывающей полости насоса;
  • при использовании водосборника подача воды к стволам при открытой задвижке на трубопроводе от емкости цистерны;
  • неполное открывание напорной задвижки на насосе при подаче воды к гидроэлеватору при запуске;
  • превышение предельного расстояния до водоисточника

При использовании гидроэлеваторов для забора и подачи воды к пожару необходимо знать количество воды, необходимое для запуска системы. Воды в емкости должно быть достаточно для заполнения всей рукавной системы до гидроэлеватора и от него к насосу. С учетом продолжительности запуска системы расчетный объем воды должен быть с коэффициентом запаса не менее двух.

Данные по объему воды в одном пожарном рукаве длиной 20 м при диаметре рукава: 51 мм — 40 л; 66 мм — 70 л и 77 мм — 95 л. При техническом обслуживании гидроэлеваторов необходимо проверять; наличие и исправность резиновых прокладок в соединительных головках; крепление и чистоту решеток во всасывающем отверстии; плотность фланцевых соединений и затяжку гаек; чистоту отверстия конического насадка.

Противопожарные водоемы: нормы, классификация, устройство, эксплуатация

Пожарные водоемы (водоисточники) – природные или искусственные закрытые/открытые углубления, надземные резервуары, частично или полностью углубленные, со специальными площадками, подъездами для пожарных машин (ПМ) и забора всасывающими рукавами.

Тему раскрывают требования пожарной безопасности к источникам противопожарного водоснабжения (ИППВ). Материалы:

Обустройство пожарных водоемов (ПВ) необходимо:

Согласно требованиям в населенных пунктах по ст. 68 ФЗ 123, п. 4.1 СП 8 наружные ИППВ обязательные и могут быть в виде водоемов для следующего:

Разрешено не обустраивать наружные ИППВ для таких локаций:

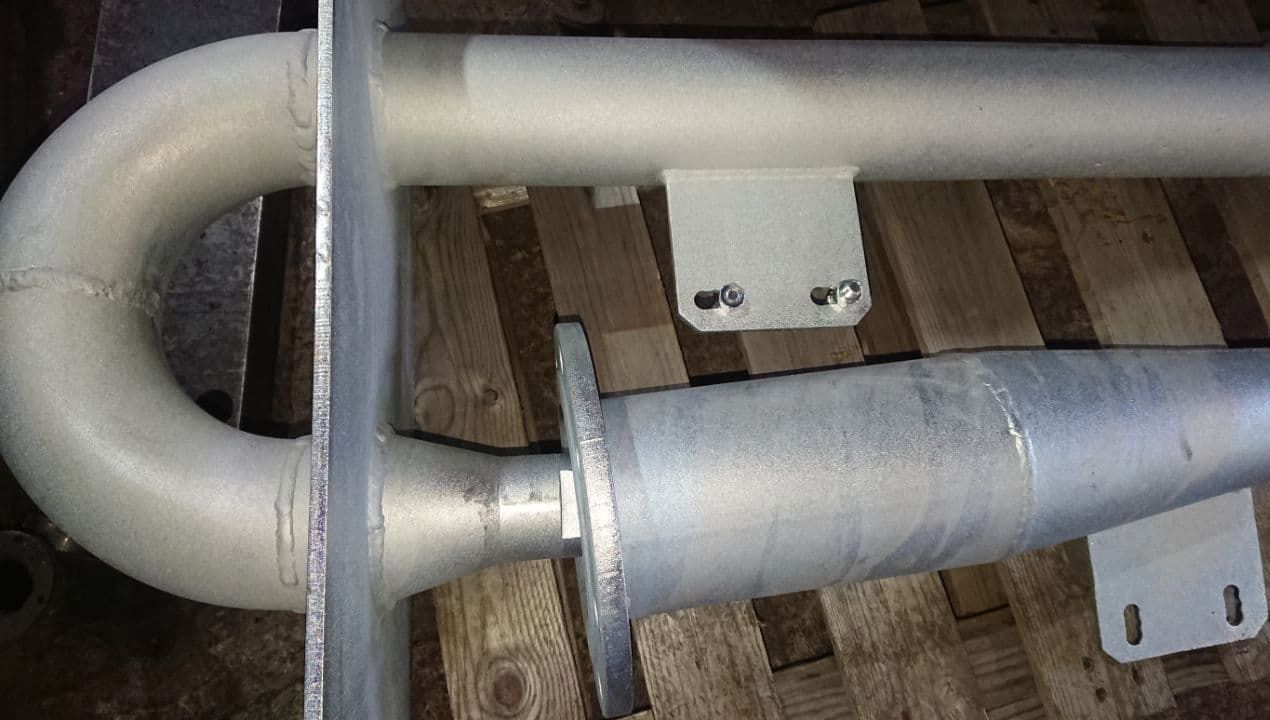

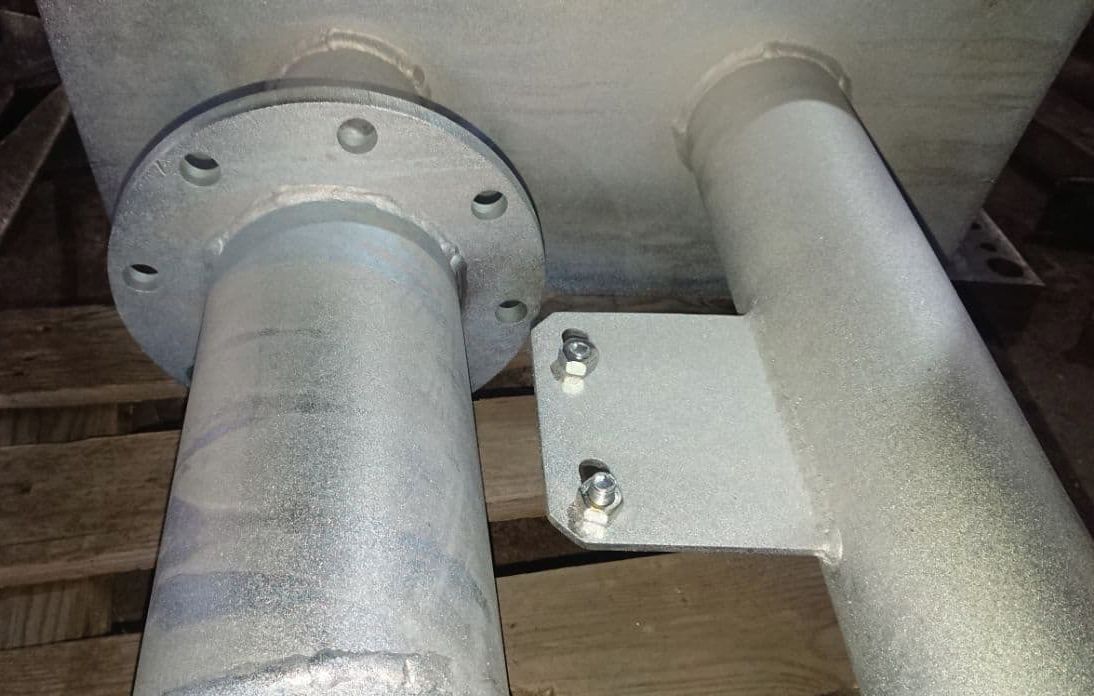

Выполнение работ по удалению осадков с помощью гидроэлеватора

Выполнение работ с помощью переносного гидроэлеватора выполняется в следующем порядке:

  • Гидроэлеватор размещают в иловом секторе песколовки или илосборнике и подключают к водопроводу и трубопроводу загрязненной воды (шламопровод).
  • Вначале проводят разрыхление устоявшего осадка, для этого шламовый трубопровод перекрывают задвижкой, и включают подачу промывной воды.
  • Когда осадок становится рыхлым, открывают задвижку шламового трубопровода и подают воду под давлением 0,4…0,6 МПа.
  • Работа считается законченной, когда на выходе появляется чистая вода.

Чтобы работа Гидроэлеватора проводилась без остановок, важно подобрать размеры входящих в него элементов, в противном случае возможны появления засоров и снижение производительности. Вероятность появления засоров возникает в системах, где отсутствуют решетки для тонкой очистки стоков

Оптимальная скорость струи в отводящей пульпе зависит от правильности выбора следующих параметров:

  • диаметр насадки, установленной после сопла (встречная насадка);
  • диаметр горловины перед выводной трубой;
  • расстояние между встречной насадкой и соплом.

Скорость струи должна обеспечить поступление пульпы вверх и ее вывод. Как вариант можно, для уменьшения количества засоров, увеличить размеры приведенных параметров, но при этом есть опасность, что напор будет слабый и не обеспечит подъем пульпы на сброс.

Вполне вероятны случаи, когда гидроэлеваторы, изготовленные по предварительным расчетам, хорошо выбрасывают пульпу, но часто засоряются. На практике параметры новых гидроэлеватор выбираются на основе проведенных экспериментов на работающих устройствах, а расчетные данные параметров используют как ориентировочные.

4.Система управления двигателем и вакуумным струйным насосом

В насосном отделении установлены рычаги Для управления вакуумным струйным насосом, сцеплением и оборотами двигателя.

Вакуумный струйный насос включать перемещением рычага 8 на себя. Заслонка перекрывает движение выхлопных газов по основному газопроводу, направляя его в сопло 10.

Сцепление включается при помощи пневмоцилиндра 11 через качалки 10, 13 и тяги 4, 14 пневмораспределителем 9, который соединен трубопроводами с пневмосистемой автомобиля.

Рычаг 7 (рис. 10) которым управляют оборотами двигателя, связан тросом 3 и тягой 6 с педалью 2 управления дроссельной заслонкой карбюратора. При перемещении рычага на себя в крайнее положение дроссельная заслонка полностью открыта, а в положении от себя — закрыта (до режима холостого хода — малый газ). В крайних и промежуточных положениях рычаг фиксируется на зубцах сектора.

Для безотказной работы системы управления необходимо следить за тем, чтобы тяги были правильно отрегулированы, не имели случайных прогибов, а кронштейны качалок были .надежно закреплены.

Оси вращения и другие трущиеся места необходимо периодически смазывать.

При выключении сцепления с помощью пневмоцилиндра необходимо, чтобы давление воздуха в пневмосистеме было не менее 0,55 МРа (5,5 кгс/ом2).

Рисунок 14 — Пневмоцилиндр

Необходимое давление в насосе для работы

Для определения потребного давления в насосе в зависимости от глубины отбора воды и величины эжектируемого расхода служит график.

Работу гидроэлеватора необходимо рассматривать в составе бустерной системы. На рисунке приведены экспериментальные графики зависимостей:

  • напора Н на пожарном насосе,
  • объемного расхода Q0 перекачиваемой жидкости,
  • глубины z и дальностиL забора воды для системы «Гидроэлеватор Г–600А и пожарный насос НП–40УА».

График построен для случая, когда длина напорных линий не превышает 20 м.


График зависимости работы гидроэлеваторной системы

Учитывайте потери напора на длине линий свыше 20 м. В случае, когда длина напорных линий превышает 20 м, эти потери напора на один напорный прорезиненный рукав (20 м) составляют:

  • при расходе 600 л/мин – 0,7 кгс/см2;
  • при расходе 480 л/мин – 0,5 кгс/см2;
  • при расходе 360 л/мин – 0,35 кгс/см2;
  • при расходе 240 л/мин – 0,2 кгс/см2.

Учитывайте при решении вопроса о длине рукавных линий то обстоятельство, что производительность гидроэлеватора возрастает с увеличением его погружения под уровень воды.

Так, при погружении под уровень на 5 м, номинальная производительность увеличивается до 730 л/мин.

Пользуйтесь этим обстоятельством при заборе воды из глубоких водоемов.

При использовании гидроэлеватора в качестве водоуборочного эжектора и питания его от водопровода с начальным давлением не ниже 3 кгс/см2 производительность его уменьшается до 4,5 л/сек.

Внимание: Плакат доступен по кнопке скачать после статьи. Плакат Г-600


Плакат Г-600

Конструкция

  • корпуса с зафиксированным коленом и диффузорным элементом с резервуаром смесителя;
  • насадки в форме конуса, которая проводит поток воды;
  • всепоглощающей решетки;
  • интегрированная головка на входящем и выходящем патрубках.


Конструкция оборудования

1 – колено; 2 – сетка всасывающая; 3 – обечайка; 4 – сопло; 5 – диффузор; 6 – головка соединительная ГМН-80; 7 – головка соединительная ГМН-70

Коэффициент полезного действия стандартного гидроэлеватора Г-600 не превышает 30%, однако и этого хватает, чтобы справляться со множеством поставленных задач, которые данный агрегат решает максимально оперативно.

3.Газоструйные насосы

Газоструйные насосы в пожарной технике нашли применение в качестве вакуумных аппаратов для создания разряжения во всасывающей рукавной линии и в центробежном насосе. Работают от выхлопных газов двигателей пожарных автомобилей, а на мотопомпе МП–800Б – на воздухе, подаваемом одним из цилиндров двигателя, работающем при включении вакуум–аппарата как компрессор. В связи с изложенным, все газоструйные аппараты на всех отечественных эксплуатирующихся пожарных автомобилях устанавливаются на выхлопных тракторах двигателей перед глушителем.

Конструктивно большинство газоструйных вакуумных аппаратов отличаются незначительно.

Назначение – первоначальное заполнение насоса и всасывающей линии водой при работе из водоема осуществляется вакуумной системой, состоящей из вакуумного струйного насоса, установленного на выхлопной линии автомобиля, вакуумного затвора, установленного в верхней части насоса, трубопроводов и рычагов управления.

Рисунок 10 — Затвор вакуумный

Рисунок 11 — Затвор вакуумный

Рисунок 12 — Затвор вакуумный

Вакуумный затвор служит для соединения полости насоса с камерой разрежения диффузора вакуумного струйного насоса при отсасывании воздуха из полости насоса.

При повороте до упора на себя рукоятки 8 (рис. 7) кулачок валика открывает нижний клапан 12 (верхний клапан 7 закрыт) и соединяет полость насоса с камерой разрежения вакуумного струйного насоса. При включении вакуумного затвора кулачок валика открывает верхний клапан (нижний клапан закрыт) и соединяет трубопровод, идущий к вакуумному струйному насосу, с атмосферой через отверстие, имеющееся в корпусе вакуумного затвора, что способствует быстрому сливу воды .из трубопровода.

Блок вакуумного струйного насоса и газовой сирены служит для создания в камере диффузора разрежения и получения сигнала тревоги.

Газовая сирена включается из кабины водителя рычагом 1 (рис. 2) через систему тяг 4 и рычаг 5 (рис. 3). В обычном положении заслонки прижаты пружиной к своим седлам и выхлопные газы проходят свободно по трубопроводам. При включении сирены заслонка 3 перекрывает прямое движение выхлопных газов, и они попадают через распределитель в резонатор /. Положение заслонки фиксируется «рычагом и давлением выхлопных газов.

К нижнему патрубку корпуса через прокладку закреплен диффузор 11 с соплом 10.

Включение вакуумного струйного насоса из насосного отделения производится рычагом 8 (см. рис. 10) через систему тяг 5. При включении заслонки 12 (рис. 10), перекрывается прямое движение выхлопных газов и они попадают в сопло и далее через диффузор в атмосферу.

Камера разрежения соединена через трубу и вакуумный затвор с внутренней полостью насоса.

Чтобы включить вакуумную систему, необходимо открыть вакуумный затвор, включить вакуумный струйный насос и увеличить обороты двигателя. Когда вода заполнит всасывающий рукав, насос и появится в глазке 1 (рис. 7) вакуумного затвора, необходимо закрыть затвор, снизить обороты и включить вакуумный струйный насос.

Рисунок 13 — Система управления двигателем вакуумного насоса

Особенности работы с насосом без установки ПА на водоем

Вакуумный насос может использоваться как для закачки вещества из сторонних источников, так и для подачи состава из собственных ресурсов автомобиля. Процесс такой работы разбит на несколько этапов:

  1. Прокладка рукавных линий. Включает в себя как саму установку пожарных шлангов, так и проверку их крепления.
  2. Начало работы насоса. Осуществляется только после проверки закрытия всех кранов и вентилей системы. После этого из установки спускают воздух для образования устойчивого давления – обычно с помощью открытия вакуум-клапана.
  3. Активная фаза. На этом этапе открывают вентиль выходного отверстия и следят за смотровым глазком. Когда в нем виднеется вода, вакуум-клапан закрывают. Для поддержания напора в машине включают сцепление и увеличивают мощность двигателя. Таким образом спасатели добиваются показателей давления в 0,2–0,3 МПа.
  4. Непосредственная работа системы. Выходной запор отрывают, и вода поступает в шланг. Давление доводят до нужных показателей путем прибавления оборотов.


Пожарная насосная станция в работе

КОМПЛЕКТНОСТЬ

5.1. К генераторам должен быть приложен паспорт, объединенный с техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601 ; число паспортов, прилагаемых к партии разветвлений, — по согласованию предприятия-изготовителя с заказчиком.

5.2. В комплект каждого генератора исполнений У и Т должны входить запасная кассета и запасное резиновое кольцо по ГОСТ 6557 ; к генератору должен прилагаться паспорт, объединенный с техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601 , и товаросопроводительная документация в соответствии с условиями договора между предприятием-изготовителем и заказчиком.

ГПС-600

Меньшим собратом пеногенератора ГПС-2000
считается ГПС-600
. Он отлично подходит для тушения легко воспламеняющихся веществ в жидкой агрегатной форме. При этом он показывает неплохую производительность (600 л/с). Благодаря этому его в обязательном порядке привлекают к работе в участках с затруднённым доступом. Удивительно, но ГПС-600
имеет совсем небольшой вес – 4, 5 кг. Также в числе его характеристик, заслуживающих внимания, имеется и хорошая глубина тушения, достигающая 5 метров. Корпус пеногенератора гпс-600
выполнен из прочного алюминиевого сплава.

Площадь тушения
ГПС-600
составляет: для ЛВЖ (легковоспламеняющие жидкости) — 75 м2, для ГЖ (горючих жидкостей) — 120 м2. При этом глубина тушения составляет 5 метров.

Вывод

Водоструйные насосы еще длительное время будут использоваться, так как они компактны, имеют маленькую массу и просты в использовании. А газоструйные насосы заменяются вакуумные насосы с электроприводом, преимуществом которых являются компактность и простота в устройстве и работе.

Описание товара носит информационный характер и может отличаться от описания, представленного в технической документации производителя. Рекомендуем при покупке проверять наличие желаемых функций и характеристик. Вы можете сообщить о неточности в описании товара — выделите её и нажмите Shift+Пробел

Гидроэлеватор Г-600 – эффективный забор воды и удаление излишков

При помощи оборудования возможно поднять и переместить по трубопроводу жидкие потоки и водные смеси: устройство позволяет произвести водозабор с глубины в пределах 20м либо с источника, который удален на отрезок в пределах 100м.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
