Как проверить датчик парктроника на работоспособность тестером (мультиметром)

Если обнаружена неисправность датчика

Если система диагностики указывает на неисправность датчика, то скорее всего произошел обрыв внутри бампера. Бампер нужно снять и прозвонить проводку выбранного датчика. Если один из проводов датчика не звонится, скорее всего он сгнил и нуждается в ремонте.

Разматываем весь жгут и внимательно осматриваем провод на наличие повреждений. Следы зелени — явный признак гниения. Рвем это место, обрезаем и сажаем на качественные термоусадки новый участок провода.

После этого проблема должна уйти. А вообще, если автомобиль на гарантии, то такой ремонт производится бесплатно в любом дилерском центре Рено.

Фото взяты из интернета!

Инструкция по демонтажу и замене устройства

Необходимость в замене сенсора возникает, если в него попал камень. Даже маленький камушек может разбить зеркало прибора. В этом случае его нельзя восстановить. Выход один – замена исправным устройством.

Замена сенсора на автосервисе в большинстве случаев обходится очень дорого, поэтому проще купить новый прибор и выполнить ремонт парктроника своими руками.

Важно, выбирая сенсор, подбирать такой, чтобы он точно подходил по размерам и характеристикам. Процедура замены проста

Перед тем, как снять датчик, нужно отключить от него провода. После отключения питания можно снимать старое устройство. Затем нужно взять новый сенсор, присоединить провода и закрепить его на внутренней стороне бампера

Процедура замены проста. Перед тем, как снять датчик, нужно отключить от него провода. После отключения питания можно снимать старое устройство. Затем нужно взять новый сенсор, присоединить провода и закрепить его на внутренней стороне бампера.

Возможно, что старый и новый прибор будет отличаться цветом. Их конструкция допускает нанесение небольшого количества краски. Поэтому их можно покрасить в любой подходящий цвет. Перед покраской поверхность следует обезжирить, чтобы краска дольше продержалась.

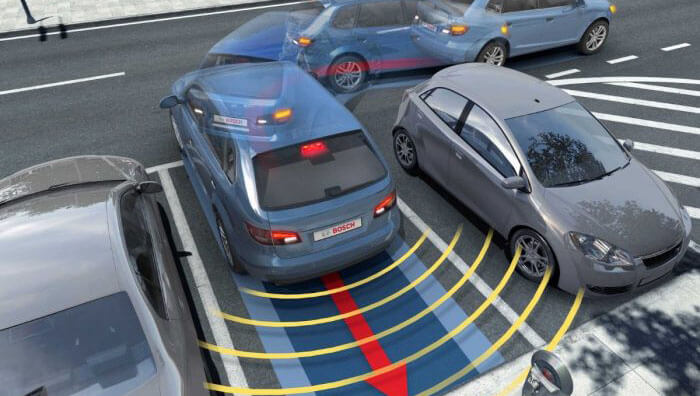

Почему не работает парктроник

Как можно видеть из описанной выше конструкции парктроника, подобный радар – это очень простое устройство, которое состоит из минимального количества компонентов. Соответственно, причин неисправности парктроника не может быть много. Можно назвать следующие основные причины, почему не работает парктроник:

Пережатые или порванные провода. Как было сказано выше, парктроники могут взаимодействовать проводным или беспроводным способом. При работе системы через провода, велик риск их разрыва или пережатия, из-за чего возникнут проблемы в работоспособности системы;
Неправильное крепление датчика. Еще одна распространенная проблема – это плохо закрепленный датчик или металлизированная лента. Если датчики направлены не в сторону препятствий, работать правильно парктроник не сможет

При этом важно отметить, что датчики не должны качаться при движении автомобиля, иначе они также будут искажать результаты;
Брак. Ни одно электронное устройство не защищено от заводского брака

Поскольку в партктронике задействовано сразу несколько элементов, выход одного из них из строя скажется на работе системы в целом. Стоит о системы чаще всего самостоятельно оповещает водителя о неисправности, тогда как о выходе из строя датчика узнать гораздо сложнее;
Грязь и влага. Если рассматривать причины, почему не работает парктроник, нельзя не упомянуть такую как загрязнение или забрызгивание датчиков. Если датчики загрязнены или на них попала вода, они могут начать работать некорректно. Именно поэтому рекомендуется внимательно выбирать место для крепления датчиков парктроников, чтобы при движении автомобиля в них не «прилетел» случайный камень, во время дождя ни них не попала вода, а при движении по лужам на них не осела грязь;
Короткое замыкание «мозга» системы. От банальных электрических проблем парктроник тоже не огражден. Всегда есть вероятность, что в печатной плате «мозга» системы произойдет короткое замыкание, например, причиной которого могут послужить загрязнения платы или работа при высоких температурах. Определить выход из строя «мозга» парктроника не составит труда.

Статья в тему: Особенности демонтажа

Выше приведены основные причины, почему не работает парктроник. Как можно видеть, они довольно банальные и не сильно отличаются от причин неисправности другого электронного оборудования автомобиля.

Как проверить парктроники

Проверить датчик парктроника на исправность несложно. Существует несколько способов:

• Тест парктроников на щелчки;
• Диагностика на наличие характерной вибрации;
• Проверка парктроника мультиметром в домашних условиях.

Каждый из указанных способов позволит не просто убедиться в неисправности системы сенсоров, но узнать, какой именно не работает.

Для качественной диагностики потребуется помощник, смартфон, мультиметр и инструменты для демонтажа бампера и датчиков.

Как проверить на щелчки?

Активный и корректно функционирующий локатор, при приближении к нему посторонних объектов, издает слабые щелчки. Попросите друга вам помочь:

Чтобы проверить задние датчики, следует завести автомобиль и перевести рычаг коробки в режим движения задним ходом (трогаться с места не нужно);

Если же вы не знаете, как определить, какой парктроник не работает впереди, включите первую скорость на механике или режим «D» (drive) на автомате;

Вы же в это время должны сидеть рядом с локаторами и, поочередно поднося к каждому из них ладонь, внимательно слушать;

• Исправные сенсоры должны издавать слабые частые щелчки, примерно 3-6 в секунду;
• Помощник в салоне должен контролировать систему индикации: работает ли зуммер, что отображает графическая шкала?

Как проверить на вибрацию?

Еще одну тактильную проверку производят таким же способом, в паре с помощником:

1. Заведите машину и активируйте парковочный радар;
2. Рабочие сенсоры при работе слегка вибрируют. Это легко проверить пальцем, аккуратно проведя им по поверхности датчика;
3. Поочередно протестируйте каждую метку на бампере.

Как проверить на щелчки и вибрацию с помощью смартфона?

Обратите внимание, некоторые парковочные радары работают очень тихо, иногда бывает сложно расслышать их щелчки или проверить вибрацию. Чтобы не сделать ложных выводов, рекомендуем проверить данные параметры с помощью специального приложения в смартфоне:. Скачайте утилиту-анализатор звукового спектра (умеет строить диаграмму принятого звука);

Скачайте утилиту-анализатор звукового спектра (умеет строить диаграмму принятого звука);

• Активируйте приложение и включите двигатель, переведите рычаг коробки в нужное положение (для запуска парктроников);
• Поочередно подносите микрофон к каждому из датчиков. Во время теста слегка покачивайте гаджетом из стороны в сторону (с амплитудой не больше 2 см);
• Каждый сенсор следует записывать в течение 30 секунд
• После, остается только проверить записи. Сигналы вибрации обязательно отобразятся в диаграмме звука. А щелчки, даже слабые, будут слышны, если прибавить громкость.

Лед на бампере

Однако, ложные срабатывания могут быть не только из-за электрики. Парктроники порой пищат из-за налипшей на бамперы грязи, искажающей и отражающей импульсы ультразвука. Очень мешают правильной работе излучателей и ледяные наросты на бамперах или банальные сосульки. При поездках кузов разогревается, и вода стекает к бамперам, где и находятся датчики. Эти инородные наросты больше всего вредны, когда находятся на расстоянии 3-5 см от датчика в фокусе ультразвукового луча. Они и сбивают парктроник с толку и опознаются им, как близкий к машине объект. В этом случае необходимо очистить бамперы автомобиля от снега, льда или грязи, и тогда парктроник заработает без проблем.

Диагностика

Тестирование датчика автомобильного парктроника требуется при появлении неполадок и ошибок:

• устройство не сигнализирует при движении задним ходом на парковке;
• происходят ложные срабатывания парктроника, вызванные вибрациями из-за ненадежной установки сенсора;
• нестабильная работа устройства при перепадах температур;
• на дисплее парктроника появляются сообщения об ошибках после самодиагностики.

Диагностику датчиков парктроника можно выполнить несколькими способами. Первый из них — это проверка на наличие щелчков, издаваемых входящим в конструкцию сенсорным контроллером. Выявить неисправности датчиков парковочного ассистента также можно по вибрации при прикосновении или посредством мультиметра.

Проверка на щелчки

Чтобы проверить датчики парктроника на работоспособность, следует вначале повернуть ключ в замке зажигания и включить задний ход, чтобы активировать систему. Затем надо подойти к бамперу, на котором расположен сенсорный контроллер. Если он исправен, то послышится щелчок. Эту операцию лучше выполнять в гараже или тихом месте.

Если щелчок не удается расслышать, то можно записать его на диктофон или видеокамеру с чувствительным микрофоном. Если на записи щелчок хорошо слышен, то датчик исправен. Также можно провести запись предупредительного звука, издаваемого блоком парктроника внутри автомобиля. При отсутствии щелчков и звуков в обоих случаях неисправен задний парковочный сенсор. Он нуждается в более детальной проверке или замене.

Проверка на вибрацию

Некоторые датчики парктроника можно протестировать на исправность по вибрации. В этом случае надо запустить двигатель автомобиля, включив нейтральную передачу. После этого следует прикоснуться к корпусам контроллера. В случае исправности они должны вибрировать. Стоит учитывать, что не все сенсоры парктроника можно проверить таким способом.

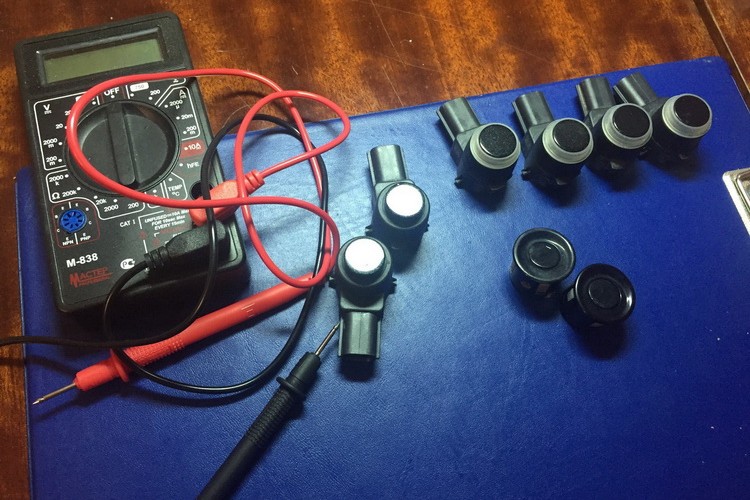

С помощью мультиметра

Состояние сенсоров автомобильной парковочной системы можно узнать по сопротивлению, используя мультиметр. Проверка двухконтактных датчиков при помощи измерительного прибора производится следующим образом:

1. Тестер переключается в режим омметра на пределе 2 кОм.
2. Щупы мультиметра подсоединяются к выводам детали.
3. Чтобы проверить трехконтактный датчик, следует поочередно подсоединять к каждому его выводу щупы автотестера.

Если сопротивление находится в пределах 100-900 Ом, то сенсор считается исправным. Если измерительный прибор показывает 0, то обнаружено короткое замыкание.

Можно прозвонить мультиметром проводку парковочной системы, чтобы убедиться в ее целостности.

Способы диагностики

Прежде всего, нужно определиться с методом диагностики. Их несколько, и один из них подразумевает использование мультиметра. Если вы вплотную приблизитесь к вмонтированному в бампер контроллеру, то он должен начать щелкать. Эти щелчки можно и не услышать, но если записать их на диктофон, звуки будут отчетливо слышны.

Первое, на что нужно обратить внимание при проведении диагностики — это замусоривание датчиков. Датчики парктроника придется внимательно осмотреть и при необходимости очистить их

Во время очистки нужно обращать внимание не только на сенсоры, но и на крепежи. Конструкция должна быть надежно зафиксирована. Причины поломки датчика могут разными, и далеко не все из них можно выявить самостоятельно.

Нередко сенсоры перестают нормально функционировать из-за проникновения в них влаги. Визуально это можно и не заметить, поэтому устройство придется демонтировать и просушить. Потом оно снова подключается и проверяется.

Если работоспособность не восстановилась, значит, дело в чем-то другом. Можно попробовать проверить мембрану, расположенную внутри датчика. На ней не должно быть видимых повреждений, а если они все же имеются, мембрану придется заменить.

Наиболее точными будут результаты проведения диагностики при помощи тестера. Порядок выполнения действий в этом случае должен быть следующим:

1. Сначала отключаем контроллеры от источника питания.
2. После отключения проводов снимаем датчики.
3. Тестер устанавливаем в режим замера сопротивления с порогом в 2 000 Ом.
4. Включаем прибор. Щуп тестера подсоединяем к контактам контроллера.
5. Считываем показаний с дисплея. Прибор работает нормально, если выведенное на дисплей сопротивление не равно нулю и не стремится к бесконечности. В противном случае его придется отремонтировать или заменить.

С помощью тестера выявляем неисправности контроллера и электрической цепи, к которой он подключен, и анализируем ее целостность. Поврежденную проводку следует заменить или восстановить методом спайки, так как нормальная передача тока по ней невозможна.

БУ ломается нечасто, но и такое случается. На наличие сгоревших деталей плату можно проверить визуально. Для этого снимаем с устройства крышку и осматриваем элементы

Особое внимание нужно уделять конденсаторам, которым свойственно вздуваться

Проверять состояние металлизированной ленты радара намного легче, чем диагностировать неисправность звуковых датчиков. Лента устроена просто, и ее работа может быть некорректной только в случае механического повреждения. На ней не должно быть царапин, трещин или прочих дефектов. Поврежденная лента нужно заменить.

Преимущества и недостатки

Автоматическая парковка, как и любое другое устройство, имеет достоинства и недостатки. Некоторые водители утверждают, что устанавливать ее на автомобиль нет смысла, поскольку в раньше было достаточно зеркал заднего обзора. Это в корне неверно, так как в прежние времена технологии не давали водителям столько возможностей, сколько сегодня.

Наличие в машине автоматической парковки дает водителю следующие преимущества:

• возможность припарковаться даже там, где мало места;
• предотвращение аварии в непогоду, когда обледеневшие или запотевшие окна не дают полноценного обзора и видимость ограничена;
• если сзади неожиданно появился пешеход, водитель может экстренно затормозить;
• неуверенным в себе автомобилистам гораздо легче избежать повреждения машины.

Из недостатков подобных устройств можно назвать лишь то, что распознавание препятствий не всегда бывает корректным. Это случается в следующих ситуациях:

• уклон дороги иногда воспринимается как объект;
• дождь и туман могут отражать ультразвуковые сигналы, вводя водителя в заблуждение;
• меховая шуба поглощает сигналы, не отражая: датчики парктроника могут не зафиксировать пешехода в одежде из меха.

Лазерная противотуманная фара или стоп-сигнал

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Как подключить и протестировать

Питание подводится от фишки фонаря заднего хода. Если дисплей устанавливают на торпедо или зеркало салона, то соединительный жгут протягивают по полу автомобиля и поднимают по передней стойке к монитору. В случае установки индикатора на потолок возле погрузочной двери или использовании бипера, прокладывать провода по салону нет необходимости.

После монтажа комплект проверяют на работоспособность. При включенной передаче к сенсорам поочередно подносят предмет до момента появления сигнала. После этого замеряют расстояние до ближайшего датчика, который определил препятствие. Полученное значение будет границей зоны чувствительности.

Для определения минимального расстояния работы сенсора необходимо предмет установить между датчиками (крайним и центральным) и поставить Лада Ларгус в режим заднего хода. Дистанция, на которой не определяется наличие предмета, будет искомой величиной. Этим способом можно определить и «слепую» зону.

Если парктроник не реагирует на наличие предметов в рабочей зоне, необходимо определить, какой элемент вышел из строя. Для этого при включенном питании нужно слегка коснуться излучателя сенсора. Работоспособный элемент издает щелчки, которые будут ощущаться пальцем. Неисправность может появиться и в соединительных проводах. Поэтому не надо спешить выбрасывать датчик без проверки целостности линий.

Работоспособность блока проверяют подключением заведомо исправного датчика. Если комплект реагирует на предметы, то блок исправен. Дефектные элементы нужно заменить в кратчайшее время, т. к. эффективность работы системы снижается, что может негативно отразиться на результатах парковки.

В каких случаях можно отремонтировать парктроник самостоятельно?

Если постоянно пищит парктроник, то возможны следующие причины:

1. Загрязнились сенсоры. В этом случае их нужно осмотреть и почистить.
2. Если чистка не помогла, возможно, что проблема в проводке. В этом случае нужно прозвонить проводку и устранить обрывы, если они будут найдены.
3. Бывает, что устройство пищит на морозе. Причиной этого является вода, которая попала внутрь устройства и замерзла. Выход из этой ситуации – сушка сенсоров.
4. Последней причиной, почему непрерывно пищит парковочное устройство, может быть неправильно настроенная чувствительность датчиков. Они неправильно оценивают расстояние до препятствия и потому постоянно пищат. Выход простой – настроить правильно чувствительность.

Задние парковочные сенсоры

Читать далее: Передний бампер Лансер 9 Снятие переднего бампера

Самой дорогой и неприятной неисправностью является поломка ЭБУ. Новый блок управления, как и ремонт, — дорогое удовольствие.

Произвести ремонт парковочного радара не получится только в том случае, если проблема заключается в работе микропроцессорного модуля. Детальная диагностика печатной платы и ее ремонт подразумевает перепайку составляющих элементов. А для выполнения этой задачи требуется специальное оборудование и инструмент.

Процедура ремонта парковочной системы выполняется так:

На первом этапе производится тщательная очистка всех сенсорных датчиков, установленных на бамперах. Для прочистки используется чистая ветошь без ворса. Ворсинки могут остаться на сенсорном элементе и привести к их некорректной работе.
Производится визуальная диагностика либо прозвонка электроцепей. Надо проверить целостность проводов, идущих на разъеме от электронного модуля. Если в ходе диагностики обнаружены поврежденные провода, они подлежат замене. Для этого производится демонтаж пластиковой облицовки, под которой уложены электролинии, меняются проводники и обивка ставится на место.
Визуально проверяется электронный модуль. Надо убедиться в целостности его корпуса и разъема, к которому подключается проводка. На штекере не должно быть окислений или следов повреждений контактов. Если контактные элементы погнуты, они выравниваются, а следы закислений удаляются с помощью мелкозернистой наждачной бумаги.
Затем блок рекомендуется разобрать, чтобы оценить состояние платы. Следы загрязнений и пыль при их наличии удаляются из корпуса. Если плата была подвержена воздействию влаги, что привело к неработоспособности устройства, ее следует просушить. Не факт, что это поможет, но в некоторых случаях позволяет решить проблему. Просушка выполняется с помощью фена либо плата кладется в теплое место, но воздействие высоких температур на нее не допускается.
Производится проверка качества подключения проводов к контактам датчика. Для этого надо демонтировать задний или передний бампер либо залезть под него и оценить состояние контактов визуально. Если провод на одном из сенсорных элементов отсутствует, его надо заново припаять. Закисления на контактах убираются, все влажные составляющие системы просушиваются.
Если диагностика показала, что неисправен только один контроллер из нескольких, то устройство подлежит снятию и замене. Сами контроллеры обычно выполнены в небольших по размерам цилиндрических корпусах, залитых герметичным клеем. Для демонтажа и разбора сенсорного элемента надо аккуратно снять с фиксаторов заднюю крышку пластмассового корпуса и извлечь из него рабочую часть устройства. Если сенсор оснащен резиновой прокладкой, она удаляется

Повреждение и износ уплотнителя часто становится причиной неработоспособности датчика, поэтому данный элемент подлежит замене.
Затем осторожно производится удаление всех остатков герметика. Надо добраться до пробковой прокладки, на которую устанавливается металлический контур

К нему обычно подключается один проводник. При его отсутствии выполняется пайка нового кабеля.
В зависимости от типа парктроника после разбора корпуса можно увидеть войлочную прокладку с прорезью, в нее устанавливается второй проводник. Уплотнитель извлекается, под ним можно увидеть сенсорный элемент, выполненный в виде небольшого по размерам металлического диска. Если к этому компоненту не припаян кабель, то производится пайка проводника. Дальнейшая сборка делается в обратном порядке. При выполнении этой задачи устройство надо залить герметиком, чтобы не допустить попадания влаги внутрь.

Диагностика и способы ремонта

Основная функция парковочного радара – сообщить водителю о препятствии сзади либо спереди авто.

Если же устройство не издает никаких сигналов или выдает сигналы с ошибками, нужно разбираться в причинах и устранять их, но сначала стоит провести комплексную диагностику.

Проверка датчика

Если радар работал раньше, но вдруг перестал, первым делом проверяют состояние ультразвуковых сенсоров – они могут быть в грязи или пыли

При чистке датчиков уделяют внимание не только самим элементам, но и точке монтажа

Важно, чтобы крепления сенсора было надежным

Если очистка не дает результатов, то стоит убедиться в исправности элементов. Проверить это достаточно просто – водителю нужно включить зажигание, а затем коснуться пальцем каждого датчика. Если сенсор рабочий, то он будет вибрировать и трещать.  Если ничего не трещит при касании пальцем, тогда сенсор меняется на новый. Иногда датчики можно отремонтировать.

Если с помощью пальца удалось определить, какой из сенсоров на бампере не работает, то прежде чем предпринимать более серьезные действия, стоит хорошо высушить элемент. Иногда после тщательной просушки датчики начинают работать. Если этого не случилось, то можно проверить элемент мультиметром.

Сенсор имеет электрические контакты – некоторые модели имеют два, а некоторые три контакта. Левый на большинстве элементов – «масса». Тестер переключают в режим измерения сопротивления. Один щуп подключают к «массе», а второй – ко второму контакту.

Если прибор показывает, что сопротивление больше ноля и не равно бесконечности, значит датчик находится в рабочем состоянии. Во всех остальных случаях датчик неисправен и требует замены.

С помощью мультиметра можно проверить также и проводку. Для этого выполняют проверку всех проводов, которыми датчик подключен к блоку управления. Если найден обрыв или другие неисправности электрической цепи, то нужна замена проводки для конкретного датчика.

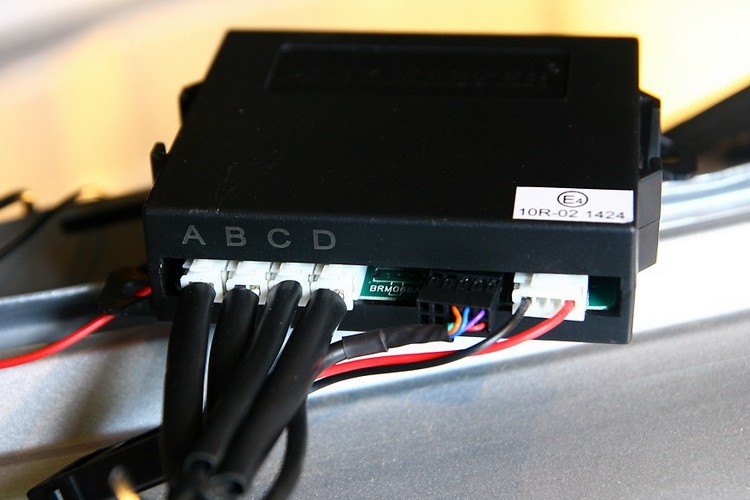

Диагностика блока управления

Блок надежно защищен от влаги и грязи  и очень редко выходит из строя– он устанавливается в салоне автомобиля, а вся проводка от датчиков подключена к нему с помощью проводов либо по беспроводной связи.

При возникновении неполадок можно извлечь печатную плату и ее визуально диагностировать – если видны поврежденные конденсаторы или резисторы, то их легко заменить доступными аналогами.

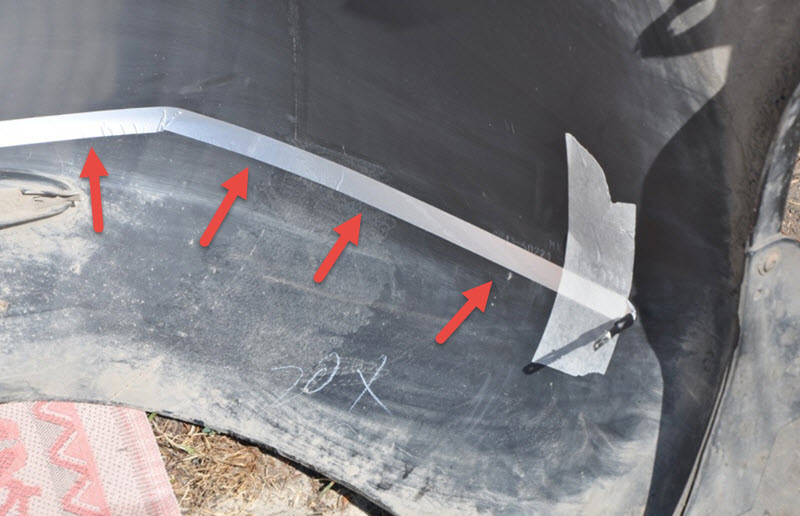

Проверка металлизированной ленты радара парковки

Что касается металлизированных лент, то все гораздо проще. Лента имеет простейшее если не примитивное устройство – сбои в работе могут возникать только по причине физических повреждений.

Весь процесс диагностики сводится к тщательному визуальному осмотру

Нужно обращать внимание даже на незначительные дефекты – царапины, трещины

Если целостность ленты не нарушена, тогда рекомендуется искать причины неисправностей где угодно, так как лента здесь ни при чем.

Конкретные неисправности парктроника и их вероятные причины

Опишем наиболее характерные неполадки парковочных радаров и почему они возникают.

1. Парктроник пищит без препятствия. Вероятные причины: попадание влаги внутрь сенсора, налипание грязи или снега, неправильные настройки прибора (завышенная чувствительность). Зачастую это проявляется при включении задней скорости — устройство сразу же начинает подавать сигнал. Возможно также короткое замыкание проводки, неисправность управляющего модуля, проваливание датчика внутрь бампера.
2. Постоянно глючит парктроник, неустойчиво работает без особой системы. Здесь тоже может быть проблема в попадании влаги, загрязнении, реже — неправильных настройках. Возможно, плохие контакты на сенсорах или передавлены соединительные кабеля. Ещё одна вероятная причина — механический перекос сонара или проседание кузова автомобиля, из-за которого излучение может отражаться от неровностей на дороге. Иногда помогает сброс параметров.
3. Радар неправильно определяет расстояние. Наиболее вероятны загрязнения датчиков, неправильная настройка параметров.
4. Парковочная система некорректно работает с одной стороны машины, проявляются значительные мертвые зоны. Проблема — в выходе из строя конкретных сенсоров (либо проводки к ним).
5. Парктроник плохо работает, не определяет препятствия при приближении к ним. Возможны загрязнения сенсоров, проблемы с проводкой, загрубление настроек. Может помочь заводской сброс параметров.
6. Парковочная система вообще не работает, не подаёт сигнал при включении или при заднем ходе. Проблема может быть в отсутствии питания, неисправном модуле управления. Стоит проверить напряжение питания и заземление, разобрать блок и почистить его от пыли и влаги. Если устройство не работало изначально — возможен заводской брак или некорректная установка.

Почему не работает

• Заводской брак. Некачественный парктроник начнет сбоить сразу после покупки, но может проработать в течение некоторого времени, а затем станет непригодным для использования. При наличии гарантии необходимо отнести поврежденный прибор в магазин и потребовать денежную компенсацию или замену устройства рабочим.
• Неисправности в проводке. Нередко парктроник перестает выполнять свои функции при проблемах с проводами, соединяющими радары и блок управления. Еще на эффективность работы влияет металлизированная лента, прикрепленная к бамперу. Если ее фиксация недостаточно качественная, датчик будет расшатываться, а конечный результат окажется неточным. При самостоятельном монтаже прибора нужно убедиться в надежности соединений и креплений.
• Вышедший из строя блок питания. Такая проблема встречается редко, но исключать ее нельзя. Электронные блоки современных парктроников способны оповещать водителя о сбоях. Поэтому в случае поломки появится соответствующее уведомление, указывающее на необходимость ремонта.
• Проникновение воды и грязи. Неисправности парктроника случаются и при взаимодействии с водой или грязью, которые могут вывести из строя датчики и металлические ленты, расположенные на обратной стороне бампера. Нередко узел перестает работать из-за столкновения с камнем. Пыль и грязь вызывают сбои не только радаров, но и электронного блока управления. Если они оказываются на схеме, появляется риск короткого замыкания.

После мойки или в снежную погоду

Многие автомобилисты часто обращаются в сервисный центр с претензией, что парктроник выключается после мойки или в снежную погоду зимой. Причина объясняется попаданием влаги на рабочие элементы системы, в результате чего они перестают работать. Устранить подобную неприятность можно самостоятельно.

Пищит, когда нет препятствия

Нередко парковочные радары начинают срабатывать, издавая соответствующий звук, даже если нет препятствия. Причины, из-за которых датчики начинают пищать просто так, заключаются в:

• Сбоях в ЭБУ.
• Повреждении проводки, из-за чего датчик перестал нормально работать или неправильно отображает данные.
• Механическом повреждении датчика. Устраняется проблема заменой вышедшего из строя узла.
