Электрическая цепь и ее элементы

Создаем кратковременный ток и выясняем условия его существования

Можно создать электрический ток с помощью двух заряженных противоположно тел.

Ток – это движение зарядов. Поэтому, нужно обеспечить возможность зарядам двигаться. То есть, нужно создать между телами дорожку, по которой заряды начнут перемещаться из одного места пространства в другое.

Продемонстрировать возникновение тока на небольшой промежуток времени можно с помощью двух электрометров, заряженных противоположно.

Попробуем для начала соединить два заряженных тела куском диэлектрика (рис. 15).

Рис. 15. Если диэлектриком соединить два заряженных тела, электрический ток не возникает

Как видно, после соединения заряд каждого из электрометров не изменился.

Это значит, что ток не возник. Дело в том, что в диэлектрике все электроны связаны со своими атомами и свободных электронов нет.

Именно свободные заряды будут передвигаться и их согласованное направленное движение мы назовем электрическим током.

Поэтому, одним из условий существования тока будет наличие свободных зарядов. То есть, наличие проводника, содержащего такие заряды.

Однако, только лишь наличия проводника недостаточно. Действительно, в проводнике присутствуют свободные заряды. Но для того, чтобы эти заряды начали совместное движение в определенную сторону, нужно, чтобы на них подействовала сила, которая будет их передвигать в этом направлении.

Сила будет действовать на заряженную частицу, если ее поместить в электрическом поле.

Электрическое поле существует в пространстве вокруг заряженных тел.

Если соединить проводником два тела, имеющие противоположные заряды, то на свободные частицы в проводнике будет действовать электрическое поле. Это поле подхватит заставит двигаться электроны в определенном направлении.

Поэтому, еще одно условие для возникновения тока – это электрическое поле.

Рис. 16. После соединения проводником, заряженные противоположными зарядами электрометры разрядились

Рис. 17. Электроны двигаются против направления электрического поля

Ток течет в направлении движения положительных зарядов.

Соединив два заряженных металлических тела проводником, мы получим ток лишь на короткий промежуток времени. Это время будет составлять доли секунды.

Кроме того, в начальный момент времени сила тока будет самой большой. А далее будет убывать по мере того, как тела будут разряжаться и их потенциалы (ссылка) будут выравниваться.

Мы же хотим, чтобы ток протекал постоянно, или, по крайней мере, достаточно длительный промежуток времени, выбранный по нашему усмотрению. И чтобы во время протекания тока его сила не изменялась.

Как этого добиться? Мы вплотную приблизились к третьему условию существования постоянного электрического тока.

2.1. Плотность тока носителей заряда разных знаков

В общем случае для разных типов носителей заряда: где ρ = n· e, n — удельная концентрация зарядов, e — заряд электрона ( e=1,6·10-19 Кл ), ρ — объемная плотность заряда. — количество заряда в данном проводнике длиной l и поперечным сечением S.

Аналогичное математическое рассмотрение можно провести, как для “+” так и для “-” зарядов. Предполагается, что “+” и “-” заряды при протекании не взаимодействуют друг с другом, тогда общие потоки зарядов движутся навстречу друг другу и результирующий поток равен:

, если . Здесь скорости положительных (+) и отрицательных (-) зарядов, которые, как правило, не одинаковы. Итак, плотность потока зарядов противоположного знака численно равна сумме плотностей потоков отдельных зарядов

Метод расчета по законам Ома и Кирхгофа

До изучения технологий вычислений необходимо уточнить особенности типовых элементов при подключении к разным источникам питания. При постоянном токе сопротивлением индуктивности можно пренебречь. Конденсатор эквивалентен разрыву цепи. Также следует учитывать следующие различия разных видов соединений резисторов:

• последовательное – увеличивает общее сопротивление;
• параллельное – распределяет токи по нескольким ветвям, что улучшает проводимость.

Закон Ома для участка цепи

Типовая аккумуляторная батарея легкового автомобиля вырабатывает напряжение U = 12 V. Бортовой или внешний амперметр покажет соответствующее значение при измерении. Соединение клемм проводом недопустимо, так как это провоцирует короткое замыкание. Если жила тонкая (

К сведению. Результат показанного расчета пригодится для поиска подходящего резистора. Следует делать запас в сторону увеличения. По стандарту серийных изделий подойдет элемент с паспортной номинальной мощностью 5 Вт.

Принцип работы диодного моста

Диод в цепи переменного напряжения

Итак, в статье про диод мы рассматривал, что будет на выходе диода, если подать на него переменный ток. Для этого мы даже собирали вот такую схему, где G – это синусоидальный генератор. С клемм X1 и X2 уже снимали сигнал.

Мы на диод подавали переменное напряжение.

А на выходе после диода получали уже вот такой сигнал.

То есть у нас получилось вот так.

Да, мы получили постоянный ток из переменного, но стоило ли это того? В этом случае у нас получился постоянный пульсирующий ток, где половина мощности сигнала была вообще вырезана.

Как работает диодный мост в теории

Как вы знаете, переменный ток меняет свое направление несколько раз в секунду. Поэтому, его можно разбить на положительные полуволны и отрицательные полуволны. Положительные полуволны я пометил красным, а отрицательные – синим.

Для того, чтобы диодный мост работал, ему нужна какая-либо нагрузка. Пусть это будет резистор. Следовательно, когда на диодный мост приходит положительная полуволна, протекание тока через него будет выглядеть вот так.

Как вы видите, при положительной полуволне не задействованы диоды, которые я показал штриховой линией.

После положительной полуволны приходит отрицательная полуволна, и в этом случае протекание тока в диодном мосте выглядит так.

В этом случае, диоды, которые работали при положительной полуволне, при отрицательной полуволне они отдыхают). Эстафету принимает на себя другая пара диодов. Можно даже сказать, что в диодном мосте они работают попарно. Одна пара диодов работает на положительную полуволну, а другая пара – на отрицательную.

Обратите внимание на нагрузку. На нее всегда приходит одна и та же полярность тока при любом стечении обстоятельств

Работа диодного моста на практике

Давайте и мы посмотрим, что получается на выходе диодного моста, если подать на него переменное напряжение. Для этого возьмем 4 простых кремниевых диода и соединим их в диодный мост

Важно, чтобы диоды были одной марки

На вход диодного моста будем подавать переменное напряжение, и посмотрим, что у нас получается на выходе.

Итак, на вход я подаю вот такой сигнал.

На выходе получаю постоянное пульсирующее напряжение.

Здесь мы видим, что отрицательная полуволна в диодном мосте не срезается, а превращается в положительную. Мощность сигнала при этом не теряется, так как отрицательная полуволна просто инвертируется в положительную полуволну. Ну разве не чудо?

Наблюдательный читатель также может заметить, что амплитуда сигнала чуть-чуть просела. Если мы на вход подавали синусоидальный сигнал с амплитудой в 6 Вольт, то на выходе диодного моста имеем чуть меньше 6 Вольт, а точнее где-то 4,8 Вольта. Почему так произошло? Дело все в том, что на кремниевом диоде падает напряжение 0,6-0,7 Вольт. Так как переменное напряжение проходит через 2 диода при каждой полуволне, то на каждом диоде падает по 0,6 Вольт. 2×0,6=1,2 Вольта. 6-1,2=4,8 Вольта.

Теперь можно с гордостью нарисовать рисунок.

Разность потенциалов (напряжение)

Напряжение является одним из важнейших терминов в электрике, оно описывается как работа, совершаемая электрополем с целью перемещения некоторого заряда из одной точки в другую. По аналогии с гравитацией, заряд при помещении в зону действия поля обладает потенциалом, который можно сравнить с соответствующим видом энергии у тела. Величина электрического потенциала прямо пропорциональна степени полевой напряженности и величине самого заряда.

Встает вопрос: потенциал в чем измеряется? Правильнее будет сказать, в чем обычно измеряется разность потенциалов, так как работники электротехники имеют дело именно с этой величиной в форме напряжения. Для самого потенциала специальной измерительной единицы не существует. В СИ принято измерять разность в вольтах (В). Она равна одному вольту в том случае, если для транспортировки заряда в один кулон из одной точки электрополя в другую потребуется совершить работу в один джоуль.

Важно! Измерить напряжение можно с помощью специального устройства – вольтметра. Стрелочная разновидность прибора, использующаяся на школьных уроках физики, оснащена градуированной шкалой, базирующейся на угле отклонения проволочной рамки, по которой проходит электроток

Помимо него, существуют и приборы с цифровым дисплеем, а также мультиметры, способные работать в нескольких режимах и измеряющие разные величины, описывающие электроцепь. Для измерения важно правильно подключить щупы.

Замкнутая электрическая цепь

Замкнутая электрическая цепь представляет собой наиболее простой вариант соединения. Она состоит из источника электроэнергии, потребителя энергии и соединительных элементов в виде обычных проводов. Провода в цепи обязательно должны иметь соответствующую изоляцию.

Для обеспечения стабильной и безопасной работы электрической цепи ее снабжают дополнительными элементами. Обычно это различные электроизмерительные приборы, с помощью которых можно узнать величину токов и напряжения в системе, а также оборудование, предназначенное для замыкания и размыкания цепи.

Все замкнутые электрические цепи делят на две основные части:

Требуется помощь в составлении плана учебной работы? Укажи тему и получи ответ через 15 минут получить помощь

• внешний участок цепи;
• внутренний участок цепи.

Определение 2

Внутренний участок цепи – непосредственно источник электроэнергии у потребителя.

Внешний участок цепи – система, которая состоит из одного или многих потребителей электроэнергии, а также соединительных проводов и приборов. Все они должны иметь отношение к функционированию замкнутой электрической цепи.

Ток, протекающий через нить накала лампы

Одним из практических и популярных способов использования электрического тока является электрическое освещение. Самая простая форма электрической лампы – это крошечная металлическая «нить» внутри прозрачной стеклянной колбы, которая накаляется добела от тепловой энергии, когда через нее проходит достаточный электрический ток. Как и батарея, она имеет две проводящие точки подключения: одна для входа тока, а другая – для выхода. Схема электрической лампы, подключенной к источнику напряжения, выглядит примерно так:

Рисунок 1 – Ток через лампу

Когда ток проходит через тонкую металлическую нить накала лампы, он встречает большее противодействие движению, чем в обычном толстом куске провода. Это противодействие электрическому току зависит от типа материала, площади его поперечного сечения и температуры. Технически это противодействие известно как сопротивление (можно сказать, что проводники имеют низкое сопротивление, а диэлектрики – очень высокое сопротивление). Это сопротивление служит для ограничения величины тока, проходящего через цепь при заданном напряжении, подаваемом батареей, по сравнению с «коротким замыканием», когда у нас не было ничего, кроме провода, соединяющего один конец источника напряжения (батареи) с другим. Когда ток движется против противодействия сопротивления, возникает «трение». Как и в случае механического трения, трение, создаваемое током, протекающим через сопротивление, проявляется в виде тепла. Концентрированное сопротивление нити накала лампы приводит к тому, что на нити рассеивается относительно большое количество тепловой энергии. Этой тепловой энергии достаточно, чтобы нить накаливания стала раскаленной добела и начала светиться, в то время как провода, соединяющие лампу с батареей (которые имеют гораздо меньшее сопротивление), вряд ли станут хотя бы теплыми, проводя такую же величину тока. Как и в случае короткого замыкания, если целостность цепи нарушена в любой точке, ток прекращается по всей цепи. При установленной лампе, это означает, что она перестанет светиться:

Рисунок 2 – Ток через лампу не течет

Как и прежде, ток не течет, а в точках разрыва доступен весь потенциал (напряжение) батареи, ожидающий соединения, чтобы пересечь этот разрыв и позволить току снова течь. Это состояние известно как разомкнутая цепь, когда разрыв цепи предотвращает протекание тока повсюду. Всё, что требуется, чтобы «разомкнуть» цепь, – это один разрыв. После повторного соединения любых разрывов и восстановления непрерывности цепь называется замкнутой.

Функции различных частей цепи

Каждый элемент электрической цепи выполняет свои специфические функции.

Источник тока снабжает энергией приемники тока – потребители.

Соединительные провода доставляют энергию от источника к потребителям.

Всевозможные кнопки, выключатели, рубильники, применяют в нужные моменты времени для подключения потребителей к источнику тока, а, так же, их отключения от источника.

Рис. 4. Каждый элемент электрической цепи выполняет определенные функции

Поэтому любая замкнутая цепь состоит из элементов, способных проводить электрический ток — проводников.

Если разомкнуть (разорвать) цепь в какой-либо ее части, то электрический ток перестанет по ней протекать. Разрывают цепь в нужные моменты времени с помощью всевозможных выключателей.

Рис. 5. Если цепь разомкнуть, ток прекратится

Как читать простые схемы

Процесс чтения для «чайников» рассматривается на примере простого проекта, состоящего из источника питания, звонка, нефиксируемой кнопки и проводников. Схема представляет собой замкнутую цепь с компонентами, соединенными последовательно. Это означает, что сила протекающего по ней тока будет одинакова в любой точке.

При подаче напряжения по нажатию кнопки звонок начинает звонить. Это связано с тем, что ток идет от положительного полюса батареи к отрицательному через все компоненты. Если провода не оказывают сопротивление постоянному току, то напряжение на клеммах звонка и выводах источника питания будет одинаковым по второму закону Кирхгофа.

Изменяющаяся компонента

Переменная составляющая определяет искажения формы сигнала, при особых условиях – энергетические потери. При значительном уровне такая компонента оказывает влияние на подключенную нагрузку с реактивными характеристиками.

Переменный ток ac выполняет полезные функции только при подсоединении потребителей, совместимых с таким источником питания. Однако и в этом случае возникают проблемы, если не ограничить помехи при включении контактора или пусковой скачек напряжения на обмотке электродвигателя.

• https://amperof.ru/elektroenergia/postoyannyj-peremennyj-tok.html
• https://ElectroInfo.net/teorija/postojannyj-tok-opredelenie-i-parametry.html
• https://obrazovaka.ru/fizika/zakony-postoyannogo-toka-formuly.html
• https://ec70.ru/provodka/dc-tok-rasshifrovka.html

Физика для средней школы

Электрический ток. Сила и плотность тока

Электрическим током называется направленное (упорядоченное) движение заряженных частиц.

Электрический ток в проводниках различного рода представляет собой либо направленное движение электронов в металлах (проводники первого рода), имеющих отрицательный заряд, либо направленное движение более крупных частиц вещества — ионов, имеющих как положительный, так и отрицательный заряд — в электролитах (проводники второго рода), либо направленное движение электронов и ионов обоих знаков в ионизированных газах (проводники третьего рода).

За направление электрического тока условно принято направление движения положительно заряженных частиц.

Для существования электрического тока в веществе необходимо:

1. наличие заряженных частиц, способных свободно перемещаться по проводнику под действием сил электрического поля;
2. наличие источника тока, создающего и поддерживающего в проводнике в течение длительного времени электрическое поле.

Количественными характеристиками электрического тока являются сила тока I и плотность тока j.

Сила тока — скалярная физическая величина, определяемая отношением заряда q, проходящего через поперечное сечение проводника за некоторый промежуток времени t, к этому промежутку времени.

Единицей силы тока в СИ является ампер (А).

Если сила тока и его направление со временем не изменяются, то ток называется постоянным.

Единица силы тока — основная единица в СИ 1 А — есть сила такого неизменяющегося тока, который, проходя по двум бесконечно длинным параллельным прямолинейным проводникам очень маленького сечения, расположенным на расстоянии 1 м друг от друга в вакууме, вызывает силу взаимодействия между ними 2·10-7 Н на каждый метр длины проводников.

Рассмотрим, как зависит сила тока от скорости упорядоченного движения свободных зарядов.

Выделим участок проводника площадью сечения S и длиной l (рис. 1). Заряд каждой частицы q. В объеме проводника, ограниченном сечениями 1 и 2, содержится nSl частиц, где n — концентрация частиц. Их общий заряд

.

Рис. 1

Если средняя скорость упорядоченного движения свободных зарядов , то за промежуток времени

все частицы, заключенные в рассматриваемом объеме, пройдут через сечение 2. Поэтому сила тока:

Таким образом, сила тока в проводнике зависит от заряда, переносимого одной частицей, их концентрации, средней скорости направленного движения частиц и площади поперечного сечения проводника.

Заметим, что в металлах модуль вектора средней скорости упорядоченного движения электронов при максимально допустимых значениях силы тока ~ 10-4 м/с, в то время как средняя скорость их теплового движения ~ 106 м/с.

Плотность тока j — это векторная физическая величина, модуль которой определяется отношением силы тока I в проводнике к площади S поперечного сечения проводника, т.е.

В СИ единицей плотности тока является ампер на квадратный метр (А/м2).

Как следует из формулы (1),

.

направление вектора плотности тока совпадает с направлением вектора скорости упорядоченного движения положительно заряженных частиц. Плотность постоянного тока постоянна по всему поперечному сечению проводника.

Законы электрических цепей

Закон Ома

Пусть имеется однородный участок цепи — им может служить кусок металла постоянного сечения, все точки которого имеют одинаковую температуру, и пусть на концах этого проводника поддерживается неизменная разность потенциалов U. Тогда, согласно закону Ома, в однородном участке цепи сила тока пропорциональна разности потенциалов на концах участка:

U = IR, I = U/R, R = U/I

Существуют участки цепи, в которых зависимость силы тока от разности потенциалов на их концах нелинейна. В этом случае рассматривают среднее значение сопротивления:

Переходя к пределу при условии, что Di-> 0, получаем динамическое сопротивление:

Первый закон Кирхгофа — закон баланса токов в узле

Реальные электрические цепи включают в себя комбинации последовательно и параллельно соединенных нагрузок и генераторов. В рассчитывать разности потенциалов на всех участках цепи и силы токов в них, а также электродвижущие силы источников тока, входящих в данную цепь, можно с помощью закона Ома и закона сохранения заряда. Однако для упрощения расчетов Г. Кирхгофом были предложены два простых правила, нашедших широкое применение в электротехнике.

Первое из них относится к узлам разветвления цепи, в которых сходятся и из которых расходятся токи. Токи, подходящие к узлу, условились считать положительными, а токи, исходящие из узла — отрицательными. В этом случае в каждой точке разветвления проводов алгебраическая сумма всех сил токов равна нулю (первое правило Кирхгофа):

Электрический заряд в узле не накапливается.

Второй закон Кирхгофа

Алгебраическая сумма ЭДС источников питания в любом контуре равна алгебраической сумме падений напряжения на элементах этого контура:

Второе закон, по существу, является следствием закона Ома для неоднородного участка цепи.

Закон Джоуля — Ленца

Количество теплоты, выделяемое проводником с током I на сопротивлении R, прямопропорционально произведению квадрата силы тока, на сопротивление и на время прохождения тока:

2.2. ЭДС. Источник тока. Напряжение

Чтобы в проводнике протекал постоянный электрический ток: 1) подают на один конец заряды, а на другом их снимают; и 2) нужны некоторые силы, чтобы заряд перемещался, т.е. нужны силы неэлектрического происхождения, их называют сторонние силы.

Сторонние силы не должны быть электрическими, а должны быть химическими, ядерными, механическими и т.д. для совершения работы по перемещению заряда по участку цепи. Участок цепи, в который включается источник сторонних сил обозначается двумя перпендикулярными линиями: тонкая длинная — источник «+» зарядов, толстая короткая — источник «-» .

Устройство, в котором возникают сторонние силы, называются источником тока. Если потенциалы φ₁, φ₂ в точках 1 и 2 создаются так же электрическими силами, тогда полная сила, вынуждающая заряды двигаться, F=Fстор+F_K , а работа по перемещению заряда из точки (1) в точку (2) А₁₂=Fr, если ток протекает в цепи постоянный:

А₁₂=Fr=Fстор · r+FK· r =Eстор·qr+Eкул·qr

Введем понятие силовой характеристики сторонних сил, заставляющих заряды q двигаться, такое как, напряженность поля сторонних сил, тогда:

Fстор =Eстор·q

Зная связь между напряженностью и разностью потенциалов, можем записать, что:

Тогда полная работа:

А₁₂=E_стор·qr + (φ₁-φ₂ )·q.

Разделив это уравнение на величину переносимого заряда q, получим: .

Это напряжение, получаемое на концах участка цепи 1-2, содержащего сторонние силы. Согласно определению силовой характеристики сторонних сил можно записать:

— есть электродвижущая сила источника сторонних сил.

ЭДС (e) — электродвижущая сила источника сторонних сил; тогда выражение напряжения на концах участка цепи, содержащего сторонние силы, численно определяется с “+” , если э.д.с. помогает протеканию тока; и с “-” , если э.д.с. препятствует протеканию тока.

Последовательное соединение элементов цепи

При перемещении электрических зарядов по цепи постоянного тока сторонние силы, действующие внутри источников тока, совершают работу. Вольтметр при этом измеряет ЭДС источника.
Для примера возьмем электрическую цепь, такую, как изображено на рис.
На практике большинство приборов могут включаться в цепь сразу обоими способами — последовательно и параллельно. Для металлов он всегда больше нуля, для электролитов наоборот, всегда меньше нуля.
Ом в году экспериментально установил, что сила тока I, текущего по однородному металлическому проводнику то есть проводнику, в котором не действуют сторонние силы сопротивлением R, пропорциональна напряжению U на концах проводника: Величину R принято называть электрическим сопротивлением. Трехфазные электрические цепи Любая трехфазная система состоит из трех отдельных электрических цепей, в каждой из которых действует синусоидальная электродвижущая сила с одинаковой частотой, создаваемая одним и тем же источником энергии. Прежде всего, это невыгодно с точки зрения экономии, поскольку получается значительный перерасход материалов. Соединение обеспечивает независимую работу потребителей.
Проверить правильность решения задачи, составив уравнение баланса мощности и смоделировав электрическую цепь средствами моделирующего пакета ElectronicsWorkbench. В этом случае они считаются первичными.

В самом трехфазном генераторе существует три самостоятельные обмотки, сдвинутые относительно друг друга на градусов, так же как и начальные фазы электродвижущей силы. При выходе из строя одной из фаз, нулевой провод может заменить ее и предотвратить аварийную ситуацию в трехфазной цепи. Последовательное соединение двух конденсаторов При данном типе соединения действует следующее правило: величина, обратная емкости батареи конденсаторов при последовательном соединении, равна сумме величин, обратных емкостям отдельных конденсаторов. Режимы работы как отдельных элементов, так и всей электрической цепи характеризуются значениями тока и напряжения.

Работа активного двухполюсника под нагрузкой в номинальном режиме определяется уравнением 1. Например, выключатели и вся автоматическая защитная аппаратура соединяется последовательно, обеспечивая тем самым разрыв цепи. Выход, однако, есть.

Остаётся только уточнение из полного определения, где говорится о свойстве совокупности устройств и объектов элементов. На параллельную работу включают обычно источники с одинаковыми ЭДС, мощностями и внутренними сопротивлениями. Таким образом, за счет комбинированного подключения удается равномерно распределить нагрузку на линиях и не допустить перегрузок на отдельных участках цепи.
Направление электрического тока

3.2 Второй закон Кирхгофа

Второй закон Кирхгофа применяется к контурам и
формулируется следующим образом: алгебраическая сумма падений напряжений по
любому замкнутому контуру цепи равна алгебраической сумме ЭДС, действующих
вдоль этого же контура. Если в контуре нет ЭДС, то суммарное падение напряжений
равно нулю.

Для постоянных напряжений:

Для переменных напряжений:

Иными словами, при обходе цепи по контуру, потенциал,
изменяясь, возвращается к исходному значению. Если цепь содержит m ветвей, из
которых содержат источники тока ветви в количестве m_i, то она
описывается m-m_i— (у — 1) уравнениями напряжений.
Частным случаем второго правила для цепи, состоящей из одного контура, является
закон Ома для этой цепи.

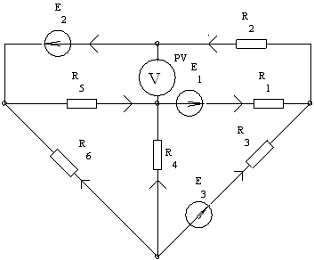

Рисунок 2 — Схема электрическая принципиальная расчетной цепи

В итоге на схеме, рисунок 2, остаётся четыре узла, так как узел есть
точка цепи, в которой сходятся не менее трех ветвей. Если в месте пересечения
двух линий на электрической схеме поставлена точка, то в этом месте есть
электрическое соединение двух линий, в противном случае его нет. Узел, в
котором сходятся две ветви, одна из которых является продолжением другой,
называют устранимым или вырожденным узлом.

Рассчитываю количество уравнений по первому и второму закону Кирхгофа.

у = 5 — число узлов;

в = 6 — число ветвей;

в_ит = 0 — число ветвей с источником тока.

Количество уравнений по первому закону Кирхгофа n1 = у −1 = 4 Количество уравнений по второму
закону Кирхгофа n2 = в − в_ит −(у − 1) = 4

Согласно первому заданию составляю системы уравнений по первому и второму
законам Кирхгофа. По 1-му закону Кирхгофа для (у-1) узлов схемы, с учетом токов
от источников тока, где y —
число узлов схемы. Уравнение для последнего узла не составляют, т.к. оно
совпало бы с уравнением, полученным при суммировании уже составленных уравнений
для предыдущих узлов (т.е. линейно-независимых уравнений — (y-1)). При составлении уравнений
следуют правилу: если ток выходит из узла, то его записывают со знаком
«-«, если входит — то со знаком «+».

Уравнения по первому закону Кирхгофа:

1)       I_{1 +} I₂— I₃ = 0 (по 1 точке)

)         -I₁ — I₄ + I₅ = 0
(по 2 точке)

)         I₃ — I₄ — I₆ = 0 (по 3 точке)

) -I₂ — I₅ — I₆ = 0 (по 4 точке)

Для составления уравнений по второму закону Кирхгофа, используется
нарисованная схема, показанная на рисунке 3.

Рисунок 3 — Схема электрическая принципиальная расчетной цепи

Уравнения по второму закону Кирхгофа:

I.        I₁R₁ + I₂R₂
+ I₃R₃ = E₃ + E₂+ E₁

II.      -I₁R₁ — I₄R₄
+ I₅R₅ = E₁.  I₃R₃ + I₄R₄
+ I₆R₆ = E₃

IV.     -I₂R₂ — I₅R₅
— I₆R₆ = E₂

4. Метод контурных токов

Метод основан на введении промежуточной неизвестной величины — контурного
тока и использовании 2 закона Кирхгофа.

Контурный ток — собственный ток каждого независимого контура.

Реальный ток в ветвях определяется как алгебраическая сумма
соответствующих контурных токов. Число неизвестных в этом методе равно числу
уравнений, которые необходимо было бы составить для схемы по второму закону
Кирхгофа, то есть числу независимых контуров [(m — m_i) — (у — 1)].

Для каждого независимого контура (ячейки) составляют расчетное контурное
уравнение согласно правилу: левая часть равна сумме произведений контурного
тока на собственное сопротивление этого контура, взятое со знаком плюс, и
контурных токов прилегающих контуров на сопротивления смежных ветвей, взятых со
знаком минус: правая часть равна алгебраической сумме ЭДС этого контура —
контурной ЭДС.

Пусть электрическая цепь содержит n контуров (независимых). Согласно II
закону Кирхгофа получаем следующую систему из n линейных уравнений:

При этом следует считать , если условные положительные направления контурных токов в
одной ветви контуров K и m совпадают, и , если они противоположны.

где D1 D2 Dn — дополнение

D — определитель системы.

Расчёт установившегося режима в цепи переменного тока комплексным методом
выполняется в следующей последовательности:

Составляется электрическая схема, на которой все источники и пассивные
элементы представляются комплексными величинами соответственно напряжений,
токов, сопротивлений (проводимостей). Выбирается условно положительное
направление для комплексных значений напряжений, ЭДС и токов. Согласно
уравнениям электрических цепей (Ома, Кирхгофа) в комплексной форме составляются
алгебраические уравнения для рассчитываемой цепи. Уравнения цепи разрешаются
относительно искомых переменных (токов, напряжений) в их комплексной форме.

Пример реальной цепи

Самую простую электрическую цепь можно сделать самостоятельно. Её часто собирают на уроке физики. При этом не стоит опасаться поражения током, так как в ней будет использоваться низковольтный источник напряжения. Но всё же перед тем как приступить к сборке, следует знать о коротком замыкании. Под ним понимают состояние, при котором происходит закорачивание выхода.

Другими словами, вся энергия источника тока оказывается приложенной к нему же. В результате разность потенциалов снижается до нуля, а в цепи возникает максимальная сила тока. Непреднамеренное короткое замыкание может привести к выходу из строя генератор и радиодетали. Именно для защиты от этого пагубного воздействия в цепи ставят предохранитель.

Схема для самостоятельного повторения будет представлять собой узел управления освещением. Для её сборки необходимо подготовить:

Источник питания на 12 вольт. Это может быть аккумулятор, регулируемый лабораторный блок, батарейки. Главное, чтобы источник смог выдавать нужное напряжение. Например, нужную величину можно получить соединив последовательно несколько батареек со стандартным номиналом 1,5 В (1,5 * 4 = 12 В).
Лампочка

Подойдёт накаливания
Здесь важно обратить внимание на её характеристики. Она должна быть рассчитанной на нужное напряжение.
Ключ
Это обыкновенный выключатель, имеющий два устойчивых состояния — разомкнутое и замкнутое.
Провода

В сборке можно использовать любые медные проводники сечением от 0,25 мм 2 .

Электрическая цепь включает (в общем случае): источник питания, рубильник (выключатель), соединительные провода, потребителей. Обязательно сформируйте замкнутый контур. В противном случае по цепи не сможет течь ток. Электрическими не принято называть контуры заземления, зануления. Однако по сути считаются таковыми, иногда здесь течет ток. Замыкание контура при заземлении, занулении обеспечивается посредством грунта.

Источники питания. Внутренняя, внешняя электрическая цепь

Для образования упорядоченного движения носителей заряда, формирующего ток, потрудитесь создать разность потенциалов на концах участка. Достигается подключением источника питания, который в физике принято называть внутренней электрической цепью. В противовес прочим элементам, составляющим внешнюю. В источнике питания заряды движутся против направления поля. Достигается приложением сторонних сил:

1. Обмотка генератора.
2. Гальванический источник питания (батарейка).
3. Выход трансформатора.

Напряжение, формируемое на концах участка электрической цепи, бывает переменным, постоянным. Сообразно в технике принято контуры делить соответствующим образом. Электрическая цепь предназначена для протекания постоянного, переменного тока. Упрощенное понимание, закон изменения упорядоченного движения носителей заряда воспринимается сложным. С трудом понимаем, переменный в цепи ток или постоянный.

Род тока определен источником, характером внешней электрической цепи. Гальванический элемент дает постоянное напряжение, обмотки (трансформаторы, генераторы) – переменное. Связано с протекающими в источнике питания процессами.

Сторонние силы, обеспечивающие движения зарядов, называют электродвижущими. Численно ЭДС характеризуется работой, совершаемой генератором для перемещения единичного заряда. Измеряется вольтами. На практике для расчета цепей удобно делить источники питания двумя классами:

1. Источники напряжения (ЭДС).
2. Источники тока.

В действительности неизвестны, имитацию пытаются создать практики. В розетке ожидаем увидеть 230 вольт (220 вольт по старым нормативам). Причем ГОСТ 13109 однозначно устанавливает пределы отклонения параметров от нормы. В быту пользуемся источником напряжения. Параметр нормируется. Величина тока не играет значения. Напряжение подстанции круглые сутки стремятся сделать постоянным вне зависимости от текущего запроса потребителей.

В противовес источник тока поддерживает заданный закон упорядоченного движения носителей заряда. Значение напряжения роли не играет. Ярким примером подобного рода устройств выступает сварочный аппарат на базе инвертора. Каждый знает: диаметр электрода прочно связан с толщиной металла, прочими факторами. Чтобы процесс сварки шел правильно, приходится с высокой степенью постоянства поддерживать ток. Задачу решает электронный блок на основе инвертора.

Ток, напряжение бывают постоянными, переменными. Закон изменения параметра роли не играет

Неважно, подключать ли электрическую цепь к источнику постоянного, переменного напряжения. Однако важно выдержать правильный размер параметра

К примеру, действующее значение ЭДС.
