Что такое интерком в домофоне

Домофон в многоквартирном доме

В многоэтажках домофон имеет намного более сложную структуру. В его составе кроме вызывного устройства имеется коммутатор и считыватель ключей (нужен когда замок открывается снаружи одним из жильцов). Еще данная система имеет большое количество трубок, сигналы от которых должен принимать и обрабатывать коммутатор. Он же должен идентифицировать сигнал, набранный с вызывного устройства и подключать нужную трубку.

Устройство домофона в многоквартирном доме

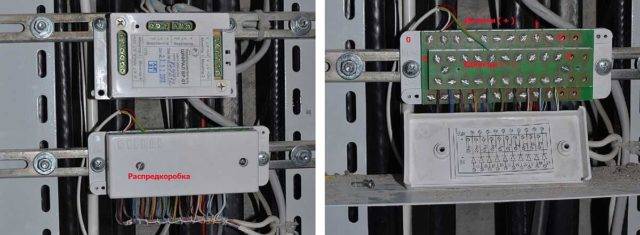

При установке домофона в многоквартирном доме, в шкафах слаботочных систем устанавливают специальные платы для подключения трубок. Только эту операцию можно проделать самостоятельно. Сам монтаж системы — слишком сложная штука.

Способ подключения трубки домофона зависит от модели, но, в основном, системы похожи. Чаще всего используется координатное подключение — по десяткам и единицам. На плате подключения есть два ряда контактов, пронумерованных от 0 до 9. Верхний ряд — это десятки, нижний — единицы. Подключать трубку надо по номеру своей квартиры. Причем к десяткам (первая линия) подключаем провод от плюса трубки, К единицам (вторая линия) от минуса трубки.

Подключение трубки домофона в многоквартирном доме

Например, квартира 58: на первой линии находим контакт номер 5 (не забывайте, что считаем начиная от 0, то есть это будет шестой винтик), на второй линии это будет предпоследний винт. К этим клеммам подключаем провода, которые протянуты от трубки

Еще раз обращаем внимание: к десяткам — первая линия клемм — подключаем провод, который подключен к плюсовому контакту трубки, к единицам — второму ряду клемм — провод, который идет от минуса трубки. Если перепутать, работать будет неправильно

Что это

Основные тенденции обустройства умного дома – обеспечение удобства его обитателей. Для этой цели предназначены датчики движения, атематические кормушки для животных, пульты управления и другие новомодные бренды. Но это – не единственное направление, в котором нужно работать, особенно, если речь идет о безопасности людей, проживающих в частном владении, расположенном на значительной территории, в удаленности от оживленных улиц, или о домостроении, находящемся в частном секторе большого города.

Возможности домофона в частном доме

Установка домофона в частном доме – насущная потребность, с которой сталкивается домовладелец. Можно по старинке решать проблемы безопасности, приобретением массивных запорных устройств – щеколды, засова, врезных и навесных замков традиционного типа. Чтобы открыть традиционную систему безопасности, приходится носить с собой громоздкую связку ключей, прилагать физические усилия, и это не всегда может остановить злоумышленника, способного легко взломать механическое устройство или проникнуть через ограду в плохо защищенном месте.

Явные преимущества

Домофоны для частного дома многозадачны и оснащены дополнительными функциями.

Они позволяют:

• обеспечить вожделенную безопасность;
• предотвратить обычно несложный для профессионального вора взлом стандартного запора;
• пообщаться с посетителем посредством установленной трубки или даже через встроенный микрофон и динамик (приятная функция «Свободные руки»);
• своевременно обнаружить предпринятую попытку проникновения, присутствие злоумышленника на прилегающей к ограждению территории, подозрительные перемещения в округе;
• наблюдать за происходящим посредством интернета, находясь при этом на значительном удалении;
• справиться с замком другими, более прогрессивными ключами, нежели простой металлический;
• выбрать дисплей и монитор для существующих надобностей – в виде беспроводного планшета переносной телефонной трубки, с крупным изображением для тех, у кого плохое зрение.

Из перечня перечисленных возможностей можно понять, что домофоны – это специальные полифункциональные устройства, с вариабельными функциями, питающиеся от различных источников энергии, снабженные дополнительными приспособлениями или совсем простые по конструкции.

Основные функциональные элементы

Видеодомофон для частного дома с электромеханическим замком состоит из нескольких комплектующих изделий:

• Базовый блок с монитором;
• Внешняя панель;
• Электронный замок.

Базовый блок представляет собой настенную панель с монитором и органами управления. Кнопки могут быть механическими или сенсорными. На этом блоке установлена телефонная трубка для переговоров с посетителем. Некоторые модели домофонов имеют функцию «Hands Free», когда общение осуществляется через встроенный микрофон и динамик. Иногда вместе с функцией «Свободные руки» имеется и трубка. Кроме картинки с видеокамеры на экран выводится функциональное меню, часы и календарь. Размер экрана может варьироваться в достаточно больших пределах.

Большинство видеодомофонов допускают подключение дополнительной видеокамеры или второй вызывной панели. Для владельцев частных домов это может оказаться актуальным и полезным

Поскольку камера вызывной панели показывает достаточно ограниченное пространство, дополнительная камера, расположенная несколько выше и в стороне от входа, позволяет видеть всю территорию перед воротами частного дома, что важно в целях обеспечения безопасности

Наружная панель должна быть выполнена по антивандальной технологии, а объектив видеокамеры закрыт линзой из небьющегося стекла. Для того чтобы проживающие в доме или доверенные лица могли беспрепятственно пройти на территорию и в дом, каждая вызывная панель оборудуется системой считывания цифрового кода с магнитной карты или электронного ключа. На вызывной панели должна быть предусмотрена инфракрасная подсветка, обеспечивающая работу видеокамеры в ночное время. Это позволяет отчётливо видеть посетителя в тёмное время суток. Так же на панели установлена кнопка вызова, микрофон и динамик.

Электронный замок может быть одной из двух модификаций:

• Электромагнитный;
• Электромеханический.

1. Первый тип не имеет никаких механических элементов типа ригелей, свойственных обычному замку. Электромагнитный замок состоит из двух элементов. Это мощная катушка с сердечником и металлическая пластина. Фиксация двери в запертом состоянии обеспечивается магнитным полем катушки, через которую пропускается электрический ток. При нажатии соответствующей кнопки на основном блоке, напряжение отключается, и дверь можно открыть. При пропадании сетевого напряжения происходит то же самое, поэтому такой замок должен подключаться к бесперебойнику с аккумулятором.
2. Электромеханический замок намного надёжнее. Это обычная замковая конструкция с ригелями, которые управляются электромагнитом или электромотором. Снаружи такой замок можно открыть обычным ключом. Существуют очень надёжные электромеханические замки с системой блокировки ригелей. Такая конструкция будет самой оптимальной для частного дома.

Необходимые элементы

Когда речь идет о подключении домофона своими руками, то предварительно нужно определиться с перечнем тех инструментов и деталей, что для этого пригодятся. Конечно, можно надеяться на стандартный комплект, который формируется производителем. Однако это не исключает того факта, что необходимо знать для чего и как должен быть использован каждый из элементов. В него обычно входит:

Электрозамки могут как положить, так и не положить в комплект. Здесь все зависит от производителя и бюджетной категории приобретаемого устройства. Тем не менее они также различаются по видам:

Говоря о подключении электрозамка и его двух типах нужно также учитывать факт того, что они всегда потребляют много энергии. В случае с электромагнитом требуется регулярное питание, достичь которого не всегда возможно.

Нужно также учитывать не только технические характеристики каждого типа, но и внешние условия, в которых они будут использоваться. Если речь про РФ, то холодный климат повлечет за собой в ряде случаев большее потребление, а также необходимость использования электронных ключей вместо механических. Помимо, рекомендуется подключать дверной доводчик.

Рекомендации по выбору

Если нужна надежность замка, то лучше покупать электромеханический, в котором есть система с блокировкой ригелей. А если между домофоном и домом есть стена из кирпича или бетона, нужно учитывать потерю сигнала из-за механического препятствия. Схема питания электрозамка может получать энергию для работы от отдельного блока, а дополнительная камера – от основного, и в этом случае не будет работать типовая схема, изображаемая, как простое соединение блока питания, видеомонитора и вызывной панели.

Если конструкция простая, то особенных секретов, как подключить домофон в частном доме, нет. Достаточно корректно закрепить блок вызова на уровне, удобном для нажатия, проложить силовой кабель (для этого можно использовать кабельный канал или пространство за плинтусами) и оборудовать базовый блок.

Это необходимо знать для обслуживании

Чем сложнее домофон, тем больше нюансов потребуется знать. И хотя распространение все больше получают беспроводные домофоны, помимо весьма приличной стоимости есть и другие сложности – влияние погодных условий, учет препятствий, настройка радиосигнала, которые предпочтительнее доверить специалисту.

Особенности монтажа домофона в частном доме

Из двух вариантов замков — электромеханический и электромагнитный, для частного дома выбираем электромеханический, поскольку электромагнитный работает только при наличии электричества, при отсутствии его переходит в состояние «открыто». Все достоинства такого замка, такие как долговечность, надежность, в данном случае перечеркиваются одним этим недостатком. Наличие аккумуляторов и переход на резервное питание может продолжить работу замка только на непродолжительное время.

Собственно, монтаж домофона штатной конфигурации может быть выполнен самостоятельно при наличии минимальных навыков работы с электротехникой и ее монтажом. Внутренний блок крепится, как правило, у входной двери, на высоте около полуметра. Необходимым условием является наличие розетки питания 220В: источник питания общий на всю систему с использованием адаптера.

Наружный блок крепится на той же высоте, но здесь нужно позаботиться, чтобы камера была защищена от прямых солнечных лучей и яркого света уличных фонарей. Для этого над ней устраивают козырек

Кроме того, важно определить угол поворота внешней панели, так чтобы лучшим образом рассмотреть входящего

Наиболее трудоемким можно считать соединение внешнего и внутреннего блока. Рекомендуется соединительный кабель проложить под землей на глубине не менее 50 см. Кабель не входит комплект поставки, его нужно выбирать дополнительно, сообразуясь с расстоянием между блоками. Тип кабеля почти для всех моделей домофонов используется стандартный — четырехжильный экранированный кабель 4 х 0,22.

Виды домофона

И в первую очередь стоит рассмотреть существующие виды, коих всего два:

• аудиодомофон;
• видеодомофон.

Разница между ними существенная, потому как установка видеодомофона позволит видеть и слышать того, кто звонит в дверь. В случае же с аудио решением такое невозможно и идентификация посетителя возможна исключительно по голосу. Преимущество видеодомофона также заключается в том, что он может выступить в роли регистратора, так как зачастую доступная функция записи видео. Место, в которое оно сохраняется, также может быть настроено — локальный или облачный сервер.

Если же затронуть вопрос подключения, то отличие между ними не столько большое, чтобы оно стало решающим фактором при выборе. Функция передачи видео добавляет максимум два провода в общую схему, что при изначальной установке не способно вызвать каких-либо осложнений.

Отдельно выделить стоит те устройства, что могут работать удаленно. Связь между подъездом или воротами с квартирой осуществляется посредством радиоканала или интернета. И, учитывая факт исключения любых проводов, — это исключит привычный подход к монтажу видеодомофона. Тем не менее компенсируется такая функциональность ценой, которая в разы превышает стоимость стандартной установки домофона в частном доме, особенно своими руками.

Полезные рекомендации

Несмотря на простоту описанных выше процессов, их осуществление требует затрат времени и сил. Даже мелкие погрешности могут существенно ухудшить качество видео- и аудиосигнала. Чтобы этого не случилось, монтаж устройства следует доверить специалистам.

Перед заключением соглашения о проведении работ с ними, следует посмотреть, какие проекты они реализовывали ранее и какие отзывы о них оставляют клиенты. Также перед проведением работ не будет лишним ознакомиться с проектно-сметной документацией. Это поможет знать, действительно ли выгодными будут такие работы для клиента, будет ли соблюдено их высокое качество, а также какие будут использованы материалы и комплектующие.

После того как монтаж будет завершен, следует в обязательном порядке проверить работу устройства в присутствии специалиста.

Кроме того, следует обратить внимание на ряд следующих рекомендаций

• Рядом с проложенной электрической цепью не должно находиться никаких устройств электронного типа высокой мощности либо силовых линий. Иначе это станет возможной причиной сбоев и помех в работе устройства.
• Электрическая цепь должна создаваться при помощи проводов цельного типа. Провод нельзя формировать из отдельных фрагментов, ведь каждое скручивание и спайка негативно скажутся на мощности и качестве передачи сигнала.
• Следует соблюдать все нормы, которые содержит в себе инструкция по эксплуатации устройства.
• Закрепление болтов нужно осуществлять лишь после того, как видеодомофон был собран полностью и проверена его работоспособность. Это существенно упростит его настройку и отладку.

Установка видеодомофона своими руками – процесс, с которым могут справиться многие люди, имеющие хотя бы минимальные знания в области электроники. Но лучше доверить монтаж такой системы специалистам, которые могут учесть все особенности и тонкости, установить ее правильно и устранить практически любую неполадку, возникшую в процессе настройки какого-то из элементов механизма.

О том, как устанавливать видеодомофон своими руками, смотрите в следующем видео.

Видеодомофоны для частного дома: классификация оповестительных систем

Существуют три основных вида:

Стационарный домофон;

Образец обычного аудио устройства

Видеодомофон;

Домофон с функцией видеотрансляции

Домофонная система с функцией видеонаблюдения и охраны прилегающей территории.

Пример совокупности охранной системы и домофона

Домофон с аудиоканалом

Первая категория предназначена для обычного оповещения и открытия двери. Она проста в исполнении и монтаже, содержит только переговорное устройство, одну или две кнопки: открытия двери и отключения звука.

Вариант домофона с двумя кнопками

Этот вариант для пользователей с ограниченными финансовыми возможностями. При желании клиента комплектуется устройством дистанционного управления входным замком. Так же для удобства устанавливается магнитный считыватель.

Магнитный ключ и считывающий элемент

Категория образцов с видеоканалом

Видеодомофон – это более сложный прибор с возможностью видеотрансляции и голосовой связи. Существуют образцы с черно-белым и цветным изображением. В настоящее время цветной экран постепенно вытесняет из производства черно-белый. Размер диагонали экрана варьируется от 3.5 до 10.2 дюймов. В функциональные характеристики этого прибора входят:

• Возможность делать снимки посещающих вас людей в моменты вашего отсутствия;
• Помимо внутренней памяти большинство экземпляров оборудованы слотом под карту памяти. В зависимости от производителя, поддерживаемый объем карты памяти от 2 до 32гб;

Карта памяти с переходником

Возможность дистанционного открытия замка;

Автоматизированный электронный замок

• Установка ночного режима звонка или полное отключение звука;
• Считывающий элемент при необходимости переключается в режим программирования новых магнитных ключей;
• Возможность устанавливать в качестве звонка понравившуюся мелодию или песню в формате MP3;
• Подключение к домашнему или сотовому телефону. Если в момент звонка вы находитесь вне зоны слышимости агрегата, на телефон подается сигнал. При установке на сотовый телефон специализированной программы, вы сможете через Wi-Fi сети просмотреть видеоизображение со встроенной камеры;
• Для улучшения обзора камеры в наружном устройстве, большинство приборов оснащаются специальным конструктивным элементом регулирующим направление камеры. При необходимости к агрегату подключается отдельная камера наружного наблюдения.

Кронштейны направления выносного элемента

Домофонная система охранного типа

В случае, когда пользователю недостаточно в частном доме видеодомофона с электромеханическим замком, существует совокупность отдельных приборов объединённых в одну группу, с возможностью подключения к системе «Умный дом». Это сложная в исполнении, с множеством отдельных узлов программа защиты вашего дома. Помимо всех функциональных возможностей описанных выше, включает в себя ряд характеристик:

• Возможность подключения до 5 камер наружного наблюдения;
• GSM передатчики подачи тревожного сигнала;
• При необходимости, наличие датчиков движения;
• Использование переносной трубки домофона как стационарный телефон;
• Возможное количество наружных элементов – 4 экземпляра. То есть при наличии 2 или более входов на территорию, на каждый вход устанавливается отдельный прибор связи, подключенный к главному устройству;
• Специализированная программа способна через сети Wi-Fi передавать данные с камер наблюдения на ваш телефон через интернет. Если вы уедете в отпуск, например, вы с любой точки земли сможете проконтролировать обстановку в вашем доме;

Дистанционное управление

В случае необходимости оборудование укомплектовывается датчиками дистанционного открытия ворот гаража или шлагбаума.

Наиболее распространенные модели

В нашей стране оборудование для домофонных систем поставляет несколько крупных компаний. Среди них можно выделить таких производителей как ООО Метаком, группу компаний VIZIN (Визит). Обе компании предлагают комплексные решения по организации систем контроля удаленного доступа (СКУД). Обе фирмы представляют широкий ассортимент домофонного оборудования.

На основе предлагаемых элементов можно создать малопользовательские и многопользовательские домофонные системы любой конфигурации. Продукцию компаний отличает высокий уровень качества и инженерной проработки. Оборудование может функционировать в сложных погодных условиях нашей страны. Антивандальное исполнение обеспечивает высокую стойкость изделий.

Монтаж видеодомофона

Как установить вызывную панель?

Когда будете устанавливать панель для вызова для видеодомофона, то следует это делать так, чтобы перед калиткой был максимальный обзор, хорошим вариантом будет развернуть панель в сторону калитки.

Как установить разговорную трубку?

В большинстве случаев в комплекс в домофону всегда идут удобные крепежи и дополнительные вещи, по причине этого серьезных проблем возникнуть не должно.

Рядом с трубкой следует поставить розетку, а саму трубку поставить на такой высоте, чтобы было удобно всем членам семьи.

Как установить контроллер?

Контроллер следует ставить рядом с вызывным устройством и считывателем виртуальных ключей, его можно убрать в специальный герметичный бокс или спрятать где-нибудь в нише. Следите за тем, чтобы на контроллер не попадала вода или прямые лучи Солнца.

Как подключить и наладить домофон?

Соединять блоки домофона следует исходя из схемы монтажа, перед этим, чтобы не запутаться, на самой схеме надо отметить все провода разными цветами.

При использовании проводов с большим количеством жил следует надевать на них специальные наконечники, она улучшат соединение контактов.

Исходя из множественной практики, следует сказать, что хорошо настроенный домофон начинает работать сразу и его не нужно настраивать несколько раз.

Как программировать электронные ключи?

При пользовании контроллером как устройства для считывания ключей можно запрограммировать чип.

Это можно выполнить, используя как специальный мастер-ключ, так и перейдя в режим программирования, используя перемычки.

Вот как выполняет программирование с использованием мастер-ключа: сначала к устройству для считывания подносится этот самый ключ, при этом контроллер должен быть переведен в режим программирования. Затем к тому же устройству подносят ключ, который в будущем будет открывать калитку, после этого контроллер включает номер ключа в базу и он может спокойно открывать дверь.

Если специального ключа нет, то помогут перемычки, как ими пользоваться, подробно написано в инструкции.

Установка трубки домофона

Последним этапом в процессе монтажа домофонного устройства является установка его трубки. Это простая операция, которая выполняется быстро, если сравнивать со всеми предыдущими установочными этапами. На стене делаются пометки для будущих креплений. По этим отметкам высверливаются отверстия. В отверстия вбиваются дюбели или чопики из дерева. Далее по ним вкручиваются саморезы. К домофону подсоединяются провода, и он отправляется на свое место.

Если все было подключено/подсоединено верно, устройство можно сразу же эксплуатировать. Если же оно не работает, значит установщик где-то отступил от инструкции и что-то сделал не так. Придется проверять и переделывать

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

• панель только с клавишей вызова; управлять замком с панель невозможно;
• панель вызова и встроенным считывателем ключей;
• панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

• подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
• питание с внешним блоком, который устанавливается в доме;
• установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.

Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы.  Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания

Поэтому монтажу данной части системы стоит уделить особое внимание

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона  позволяет расширить функционал устройства.

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

1. многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
2. коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
3. витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Для подключения кабелей не применяется пайка. Тем не менее, чтобы защитить проводник от влаги, прочих воздействий, лучше всего применять медный кабель.

Порядок установки домофона

Перед началом монтажных работ следует составить план действий и продумать размещение основных компонентов системы.

Прокладка кабелей

Коммутацию лучше прокладывать в гофрированных эластичных трубках из пластика или металла. Гофра подойдет при наружном монтаже кабелей и прокладке в стенах за гипсокартоном.

Если провода размещаются в земле, глубина погружения не должна быть меньше 40-60 см.

Монтаж вызывной панели

При установке вызывного блока следует предусмотреть максимальный обзор перед прилегающей территорией и калиткой. Не исключено, что для таких целей придется развернуть ее в сторону ограждающей конструкции.

Монтаж разговорной трубки

Обычно в комплекте предусмотрены крепежные элементы и сопутствующие аксессуары. Поэтому особые сложности с монтажом абонентского устройства не должны возникнуть.

Монтаж контроллера

Контроллер устанавливают возле вызывного блока и считывателя ключей. Его можно закрепить в герметичном боксе или спрятать за вызывной панелью. Главное – защитить оборудование от влаги и ультрафиолетового излучения.

Подключение и наладка

Совмещение блоков домофона производится с учетом схемы монтажа. Для исключения ошибок следует придерживаться правильной маркировки проводников и учитывать их функции на схеме.

Программирование электронных ключей

С помощью контроллера можно запрограммировать чипы, используя мастер-ключ или режим программирования. Последний способ активируется посредством перемычек.

Как выбрать трубку

Въехав в новую квартиру уже с имеющейся домофонной системой, можно обнаружить, что трубки в квартире нет, либо старые хозяева демонтировали устройство, либо они не оплачивали услугу и им отключили домофон.

Трубка

Несмотря на первопричины, можно заново установить своими руками новую трубку. Рынок богат всеми видами товаров, в том числе и данными устройствами. Их можно купить как в сервисных компаниях, так и в обычных магазинах электроники и техники. Конструкция моделей имеет стандартный, не уникальный тип.

Перед покупкой стоит узнать, какая схема подключения используется в доме: аналоговая (координатная) или цифровая. Получить ответ на данный вопрос можно у соседей или в компании, которая устанавливала домофон.

Отличаются трубки аналогового и цифрового домофона схемой подключения, а, следовательно, внутренней платой. Цены на них в зависимости от качества и внешнего вида будут меняться в пределах от 500 до 1500 рублей.

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.
