Огнестойкие кабели и провода. какие лучше выбрать в свой дом?

Кабель АПС

Монтаж пожарной сигнализации – процесс достаточно трудоемкий. Перед тем, как устанавливать систему сигнализации, необходимо правильно выбрать сечение кабеля. Кабель должен отвечать существующим требованиям пожарной безопасности. Раньше над этим даже не задумывались – просто тянули шлейфы обычным телефонным проводом. Однако сегодня такое устройство пожарной сигнализации является устаревшим.

Требования к безопасности прокладки кабелей стали жестче.

Какие кабели подходят для систем пожарной сигнализации?

Сегодня для прокладки пожарной сигнализации применяют кабели КПСВВ, которые изготавливаются из специального трудновоспламеняемого пластика ПВХ. Они работают даже при открытом огне в течение 2,5 часов. Кабель, который обычно подбирается для систем адресной пожарной сигнализации, должен быть пожароустойчивым. Естественно, не существует таких полимеров, которые бы вообще не горели в огне.

Главная характеристика кабелей – устойчивость к распределению огня.

Именно от этого параметра зависит надежность кабеля для пожарной сигнализации. Силовые кабели для стационарной прокладки, устойчивые к возгоранию, имеют специальную маркировку «нг». В скобках обычно указывается категория, которая описывает объем полимеров в жгуте. Стандарты, существующие сегодня, говорят об обязательном использовании кабелей с маркировкой «нг(А)» для организации систем пожарной безопасности. Еще один вид маркировки кабелей – это показатель LS. Таким индексом обычно обозначаются кабели, имеющие пониженное дымообразование. Показателем HF маркируют кабели, не содержащие галогенов. В различных клиниках, лазаретах и детских заведениях используются кабели, имеющие низкий уровень токсичности. Такие кабели обычно маркируются как LTx. Представленные типы маркировки позволяют сохранить здоровье людей, поэтому они являются предпочтительными для организации пожарной сигнализации.

Если ориентироваться на существующие стандарты, то можно отметить, что для реализации адресной пожарной сигнализации необходимо использовать пожароустойчивый кабель с индексами нг(А)-FRLS или нг(А)-FRHF.

Монтаж пожарной сигнализации – это не только выбор правильного кабеля, но еще и:

Поставка всех материалов, а также оборудования для организации сигнализации

Прокладка проводных трасс кабеля

Подключение системы сигнализации к инженерным коммуникациям

При проектировании АПС нужно обязательно ориентироваться на нормы, действующие в России.

Виды кабель-каналов

По своей конструкции кабель-каналы могут иметь самый разный вид:

Профиль с отверстием под кабель и П-крышкой

Профиль с полукруглой крышкой

Профиль с фигурными краями Г-профиль

Профиль с перфорацией

Как прокладывать кабель-каналы

Кабель-каналы – удобный способ скрыть всю проводку.

Однако они также применяются и для скрытия разных швов, коммуникаций и т.д. Монтировать кабель-каналы необходимо следующим образом: Вся проводка кладется в кабель-каналы без изгибов, перекручивания, колец и т.д. Внутри канала проводка фиксируется

Особенно важно это в тех местах, где жгут проводов изменяет направление. Вся проводка в коробах должна занимать не более половины свободного места

Проводка сильно нагревается, поэтому нужно эффективно отводить тепло, чтобы канал не перегревался. Кабель-каналы могут быть также и металлическими, однако они стоят дороже и менее удобны в установке.

Устройство пожарной сигнализации

Самая простая пожарная сигнализация состоит из нескольких обязательных частей:  из датчика пожара, приемно-контрольного прибора и системы оповещения.

• Пожарные датчики. Нужны для обнаружения пожара, способны реагировать на задымление помещения или на наличие открытого пламени.
• Приемно-контрольный прибор. Принимает сигнал с датчиков и, если пожар действительно имеет место, передаёт сигнал системе оповещения.
• Система оповещения. Световые (табло) или звуковые (сирена) извещатели, оповещающие людей о возникновении пожара.

Основные элементы системы связаны между собой по специальным каналам передачи данных. При нарушении канала система становится неработоспособной и не может оповестить о чрезвычайной ситуации, поэтому кабелю, используемой в пожарной сигнализации предъявляются особые повышенные требования.

На что обращать внимание?

Подводя итог можно выделить следующие параметры при выборе кабеля:

1. категория здания, в котором будет размещена сигнализация. Определяется проектом на основе нормативной документации (ГОСТ, СП);
2. производитель. Наряду с отечественными производители на рынке представлены и импортные экземпляры. Они, как правило, дороже;
3. площадь сечения. Чем выше напряжение в сети, тем больше должна быть площадь сечения;
4. огнестойкость. Должна соответствовать назначению и категории здания;
5. исполнение кабеля. Зависти от специфичности здания и количества людей находящихся в нем.

В соответствии с вышеперечисленными параметрами подбирают кабель необходимой марки.

При правильном выборе кабель система будет работать исправно. Передача сигнала будет происходить без сбоев, благодаря этому риск пожара снизится до минимума.

необходимо доверить профессионалам. Тогда подбор оборудования и кабельной продукции будет в надежных руках. Система должна работать исправно от этого зависят жизни людей.

Электрическая проводка в банях и саунах

В банях и саунах нужно подходить к выбору кабельной продукции ответственно, поскольку в помещениях критические условия для электрических сетей: температура близка к +190 градусам С, а влажность часто превышает 90%. Неверное решение будет причиной поражения током людей. В раздевалке и предбаннике допустима установка обычных проводов, а вот в парилке можно использовать только специальные термостойкие модификации, с учетом материала стен. Это могут быть РКГМ, ПВКВ, ПРКА, ПМТК и их аналоги

Важно учитывать не только температурный и влажностный режим, но и схему прокладки. Не стоит снимать со счета и светотехнику: светильники, розетки и выключатели

Жаропрочные провода для сауны и бани

Разновидности огнестойкого и огнеупорного кабеля

По изоляционному материалу негорючий кабель для пожарной сигнализации бывает следующих типов:

Стеклослюденит – наиболее эффективная изоляция. Обмотка кабеля лентами из этого материала позволяет выдерживать температуру до 700°С без потери основных свойств в течение 3 часов.

Металлизированная магнезиальная изоляция – сохраняет работоспособность кабеля под прямым пламенем на протяжении 2,5 3 часов.

Кремнийорганическая резина – до начала реакции ее характеристики идентичны обычной резиновой изоляции. Под воздействием температуры керамезируется без выделения дыма. Керамическое покрытие достаточно прочное и надежное, что позволяет функционировать кабелю длительное время.

На данный момент на рынке наиболее популярна кабельно-проводниковая термостойкая продукция YnKY и N2XH. Одни из самых эффективных марок в безгалогенной оплетке:

• FLAME-X950 (N)
• FLAME-X 950 (N)HXH
• HXH FE180/E30
• FE180/E90.

Из продукции отечественных производителей можно отметить модели ВВГнг и ВВГнгд и некоторые другие.

По ГОСТ 31565-2012 определить тип кабеля для ваших СПЗ

Производители изготавливают кабели по ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Определяют класс пожарной опасности кабеля, закладывают необходимые характеристики кабеля (индексы, область применения), прописывают технические условия и подтверждают сертификатами соответствия.

 ГОСТ 31565-2012 Раздел 1

Задача проектировщика — расшифровать информацию по кабелю из документации от производителя с помощью ГОСТ 31565-2012.

Раздел 4Производители проводят испытания кабеля в различных условиях пожара и определяют класс пожарной опасности кабеля с помощью таблицы 1.

Для проектировщика данные таблицы 1 указаны в технических условиях на изготавливаемый кабель.

 ГОСТ 31565-2012 Раздел 4 таблица 1

Раздел 5 Производители указывают в технических условиях индексы кабеля (нг(А)-LS и т.д.) по положениям данного раздела.

Проектировщику нужно использовать этот раздел, чтобы знать значение индексов при прочтении области применения кабеля (раздел 6).

 ГОСТ 31565-2012 Раздел 5 пункт 5.10 (для примера)

Раздел 6 Знание индексов кабеля поможет проектировщику определить для каких объектов применяются определенные типа кабеля по таблице 2.

Обратите внимание, что для систем противопожарной защиты всегда указывается дополнительно индекс FR: будь это пожарная сигнализация, СОУЭ, РИПы и т.д.  ГОСТ 31565-2012 Раздел 5 таблица 2

 ГОСТ 31565-2012 Раздел 5 таблица 2

Международная маркировка

Согласно международным нормам, производитель огнестойкой кабельной продукции должен вносить в сертификат следующие сведения:

• степень огнестойкости;
• способность распространять огонь;
• объемы газообразования, удельная проводимость газов и их pH;
• показатели плотности дыма при испытании образца в заданных условиях;
• объемы галогеносодержащих газов при тлении и горении.

В международной системе приняты такие сокращения:

• SID — сплошная 1-компонентная жила;
• SIZ – гибкий негорючий кабель;
• SIF – провод с тонкими жилами;
• SIFF – модификация с супертонкими токопроводящими жилами;
• GL – стекловолоконная термостойкая оплетка.

Что такое огнестойкость

Хочется объяснить, за счет чего кабели приобретают возможность работать в условиях открытого пламени 180 минут. Современные производители представляют огнестойкие кабели 3-х типов:

1. Кабели с металлической оболочкой и магнезиальной изоляцией. Кабели, в которых в металлической трубкеоболочке расположены одна или несколько токопроводящих жил. Пространство между жилами, между жилами и оболочкой заполнено оксидом магния (простейший вариант – любой ТЭН). Огнестойкость кабелей достигается полным отсутствием сгораемых или термически разлагаемых конструктивных элементов кабеля, разрушение которых могло бы привести к выходу кабеля из строя. При воздействии пламени не выделяются дым и токсичные компоненты.
2. Кабели со стеклослюденитовой изоляцией. Кабели, в конструкции которых применен электроизоляционный и термический барьер из слюдосодержащих стеклолент, наложенный обмоткой поверх токопроводящих жил. Поверх обмотки лентами наложена полимерная изоляция и защитная полимерная оболочка из ПВХ пластикатов, пониженной пожарной опасности (обозначение кабеля нг-FRLS) или безгалогенной термопластичной композиции (нг-FRHF). Кабели сохраняют работоспособность при температуре 750°С в течение 180 минут. При воздействии пламени определяются низкое дымовыделение и низкая токсичность продуктов горения. Огнестойкость кабеля обеспечивается огнестойкими свойствами изоляции в виде обмотки стеклослюдосодержащими лентами. Полимерные изоляция и оболочка в данных кабелях обеспечивают эксплуатационные характеристики кабеля в длительных «нормальных» условиях и механическую защиту при монтаже и эксплуатации.
3. Кабели с изоляцией из керамообразующей резины. Полимерная оболочка в таких кабелях выполнена из ПВХ пластикатов, пониженной пожарной опасности (обозначение кабеля нг-FRLS) или безгалогенной термопластичной композиции (нг-FRHF). Кабели сохраняют работоспособность при температуре 750° С в течение 180 минут. При воздействии пламени специальная керамообразующая силиконовая резина превращается в защитный керамический слой (т.е. в «керамическую» изоляцию), обеспечивающий изоляционные свойства при пожаре. Кабели обладают низким дымовыделением, токсичностью и коррозионной активностью продуктов горения. В обычных условиях конструкция кабелей обеспечивает высокие электрические характеристики, устойчивость к токам короткого замыкания, устойчивость к длительному воздействию повышенной температуры, стойкость к изгибам, а в ряде конструкций и подвижную эксплуатацию кабеля в нормальных условиях.

В настоящее время разрабатываются кабели с изоляцией из керамообразующей кремнийорганической резины для одиночной или групповой прокладки в зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений в исполнении нг-HFLTx и нг-LSLTx, т.е. кабели с показателем токсичности продуктов горения не более 120 г/м3.

Необходимо отметить, что отечественные производители в основном предлагают кабели из кремнийорганической резины для систем безопасности, как кабели, отвечающие всем поставленным перед ними задачам и наиболее оправданные по стоимости.

Разновидности огнестойкого и огнеупорного кабеля

Для монтажа систем пожарной сигнализации используется несколько типов кабелей. Отличаются они по степени устойчивости к воздействию на них открытого пламени. Есть провода, которые не поддерживают горение и огнеупорные или огнестойкие.

Огнеупорные провода не прекращают работать, попав в огонь долгое время. Не поддерживающий горение кабель в очаге пламени не сразу, но все же возгораются. Как только тухнет основной огонь, они тоже перестают гореть. Передавать сигнал они прекращают практически сразу.

Типы кабеля пожарной сигнализации

У кабелей ПС есть несколько сфер деятельности, и в зависимости от них используют различные  типы провода:

• кабель шлейфа сигнализации;
• кабель систем оповещения;
• кабель управления электрооборудованием и системами;
• питающий кабель.

Подбор типа провода и вариантов сборки регламентируется ГОСТом Р53315/53325.

Классы огнеопасности защищенного провода

Огнестойкий пожарный кабель

Основная задача кабеля пожарной сигнализации — бесперебойно работать в экстремально высоких температурах зоны возгорания. Также желательно, чтобы он не выделялся дым. Обозначаются эти классы первыми буквами слов их наименований:

• НГ – не поддерживает горения, по огнестойкости подразделяется на 4 категории от А до D;
• LS – термопластик, испускающий мало дыма;
• HF – изоляция, не дающая дыма и других вредных испарений.

Общие требования

Соблюдение требований к кабелям для пожарных сигнализаций позволяет добиться необходимого уровня безопасности на объекте. Среди основных параметров, которые указаны в требованиях к продукции:

• свойства соединителей;
• характеристики;
• вертикальные и горизонтальные каналы и требования к ним.

Нормы устанавливают уровень электрической емкости кабеля для охранных и противопожарных сигнализаций, а кроме того, определяют уровень, на котором происходит затухание сигнала. Есть несколько видов проводов:

• базовый;
• морозостойкий;
• теплостойкий.

Базовый вариант рассчитан на использование при диапазоне температур от – 40 до + 70 С. Морозоустойчивый кабель можно использовать в регионах, где температура окружающей среды нередко понижается до отметки в – 70 С. Кабель, который относится к типу теплостойкого, можно использовать при температуре воздуха от – 40 до + 105 С. Укладывают его в специальные кабельные или трубчатые каналы, при этом изделие не меняет физических или электрических свойств.

Пропускная способность до 60 В позволяет использовать изделие в линиях, предназначенных для организации электросвязи или оповещения, а также при питании автоматики сигнализирующего устройства. К производителю предъявляют особые требования по использованию материала, из которого изготавливаются токопроводящие жилы.

Что же такое огнестойкая кабельная линия?!

Главная задача ОКЛ — обеспечить работоспособность систем противопожарной защиты (СПЗ) в условиях пожара. Чтобы решить эту задачу, кабель и его элементы крепления не должны сгореть при пожаре, пока все не эвакуируются в безопасную зону.

ФЗ-123 статья 82 пункт 2

Чтобы кабель не сгорел при пожаре раньше времени, к кабельным линиям предъявляются требования по работоспособности в условиях пожара, согласно пункту 4.9 СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности».

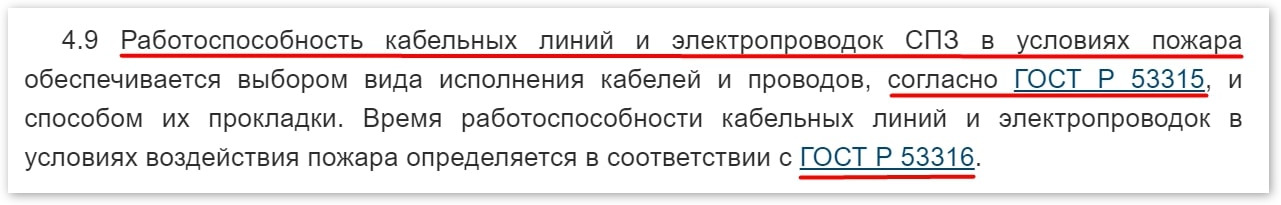

СП 6.13130.2013 пункт 4.9

В нормативном поле нет термина “огнестойкая кабельная линия”. Есть только “кабельная линия” и есть требования к работоспособности кабельной линии в условиях пожара.

Обобщая все вышесказанное, можно сказать так:

• Огнестойкая кабельная линия — кабельная линия для систем противопожарной защиты, сохраняющая работоспособность в условиях пожара.
• Огнестойкая кабельная линия = огнестойкий кабель + огнестойкие элементы крепления (лотки, шкафы, трубы и т.д).

Технические параметры кабеля ВВГ-Пнг(A)-LSLTx:

Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.1.2 Вид климатического исполнения УХЛ, категорий размещения 3 и 4 по ГОСТ 15150. Диапазон температур эксплуатации от -50 °С до 50 °С. Относительная влажность воздуха при температуре до 35 °С до 98 %. Прокладка без предварительного подогрева производится при температуре воздуха не ниже -15 °С. Допустимый радиус изгиба кабелей при прокладке – не менее 7,5 максимальных наружных диаметров. Эквивалентный показатель токсичности продуктов горения более 120 г/м3. Кабели не распространяют горение при групповой прокладке по категории А. Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50 %. Огнестойкость – не менее 180 мин. Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов: – изоляции – не более 100 мг/г; – оболочки – не более 80 мг/г. Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70 °С. Длительно допустимая температура нагрева жил кабелей в режиме перегрузки не более 90 °С. Максимально допустимая температура нагрева жил кабелей при коротком замыкании (второе значение для кабелей с токопроводящими жилами сечением более 300 мм²) – не более 160/140 °С. Продолжительность короткого замыкания не должна превышать 5 с. Предельная температура нагрева жил по условиям невозгорания при коротком замыкании – не более 350 °С. Строительная длина кабелей оговаривается при заказе. Срок службы 30 лет с даты изготовления кабелей.

Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Срок хранения: – на открытых площадках – не более 2 лет; – под навесом – не более 5 лет; – в закрытых помещениях – не более 10 лет.

Нормативный документ: ТУ 16-705.496-2011, ТУ 16.К73.108-2013

Сечение, мм2: 1,5;10;16;2,5;4;6

Размер и вес кабеля ВВГнг(А)-LS, ВВГнг-LS на напряжение 1 кВ:

Количество и сечение жил, шт х кв.ммМасса кабеля, кг/кмНаружный диаметр, мм1 кВ1 кВ

1×1,5 ож	48	5,4
1×2,5 ож	60	5,8
1×4,0 ож	85	6,6
1×6,0 ож	108	7,1
1×10 ож	152	7,9
1×16 ож	228	9,4
1×25 ож	333	11
1×35 ож	431	12
1×50 ож	565	13,4
1×70	832	15,9
1×95	1093	17,8
1×120	1365	19,8
1×150	1670	21,4
1×185	2082	24,8
1×240	2673	27,8
2×1,5 ож	129	9
2×2,5 ож	160	9,7
2×4,0 ож	230	11,4
2×6,0 ож	290	12,4
2×10 ож	402	14
2×16 ож	558	15,9
2×25 ож	957	21,4
2×35 ож	1236	23,7
2×50 ож	1605	26,7
2×70	1702	25
2×95	2231	27,7
2×120	2734	29,8
2×150	3353	32,3
2×185	4109	35,5
2×240	5256	39,7
3х1,5 ож	149	9,4
3х2,5 ож	189	10,2
3х4 ож	276	12,1
3х6 ож	354	13,1
3х10 ож	500	14,9
3х16 ож	708	16,8
3х25 ож	1196	22,6
3х35 ож	1559	25,1
3х50 ож	2038	28,2
3х70	2334	28
3х95	3123	31,6
3х120	3886	34,6
3х150	4721	37,7
3х185	5818	41,3
3х240	7610	46,9
3х2,5+1х1,5 ож	221	11,1
3х4+1х2,5 ож	324	13,2
3х6+1х4 ож	419	14,4
3х10+1х6 ож	591	16,3
3х16+1х10 ож	864	18,9
3х25+1х16 ож	1442	25
3х35+1х16 ож	1738	26,5
3х50+1х25 ож	2307	29,9
3х70+1х35	2732	30,8
3х95+1х50	3701	35,3
3х120+1х70	4688	39
3х150+1х70	5521	42,1
3х185+1х95	6934	46,9
3х240+1х120	8943	52,8
4х1,5 ож	177	10,2
4х2,5 ож	227	11,1
4х4 ож	334	13,2
4х6 ож	433	14,4
4х10 ож	619	16,3
4х16 ож	905	18,9
4х25 ож	1507	25
4х35 ож	1939	27,4
4х50 ож	2545	31
4х70	3042	30,7
4х95	4131	35
4х120	5085	37,7
4х150	6183	41,1
4х185	7678	45,3
4х240	9979	50,9
5х1,5 ож	212	11
5х2,5 ож	274	12
5х4 ож	405	14,4
5х6 ож	529	15,7
5х10 ож	782	18,3
5х16 ож	1138	20,8
5х25 ож	1843	27,3
5х35 ож	2400	30,0
5х50 ож	3196	34,4
5х70	4017	35,6
5х95	5246	40,0
5х120	6544	42,9
5х150	8132	47,8
5х185	9782	52,0
5х240	12783	58,4

Изменение требований. Документы

Давайте посмотрим, как изменилась ситуация и требования к кабельным изделиям в этой отрасли с момента принятия ФЗ-123.

Статья 82. Требования пожарной безопасности к электроустановкам зданий, сооружений и строений…
2. Кабели и провода систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортирования подразделений пожарной охраны в зданиях, сооружениях и строениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону.

Статья 143. Требования пожарной безопасности к электрооборудованию…
4. Электрооборудование систем противопожарной защиты должно сохранять работоспособность в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасное место.

Затем появились разъяснительные документы – Своды правил (СП), в частности СП 5.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования:

13.15.3. Выбор электрических проводов и кабелей, способы их прокладки для организации шлейфов и соединительных линий пожарной сигнализации должен производиться в соответствии с требованиями ГОСТ Р 53315, ГОСТ Р 53325, , требованиями настоящего раздела и технической документации на приборы и оборудование системы пожарной сигнализации.

13.15.7. Пожаростойкость проводов и кабелей, подключаемых к различным компонентам систем пожарной автоматики, должна быть не меньше времени выполнения задач этими компонентами для конкретного места установки. Пожаростойкость проводов и кабелей обеспечивается выбором их типа, а также способами их прокладки.

СП 6.13130.2009 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности.

Статья 4. Требования пожарной безопасности…
4.1. Кабельные линии систем противопожарной защиты должны выполняться огнестойкими кабелями с медными жилами, не распространяющими горение при групповой прокладке по категории А по ГОСТ Р МЭК 60332-3-22 с низким дымо- и газовыделением (нг-FRLS) или не содержащих галогенов (нг-FRHF).

В ходе нашего повествования была ссылка на еще один важный документ – ГОСТ Р 53315-2009. Кабельные изделия. Требования пожарной безопасности. Приводить его текст не имеет смысла, надо знакомиться с этим документом, отметим только, что в нем взят курс на кабели с повышенной пожарной безопасностью.

Должны применяться кабели:

• в исполнении нг-LS – «в жилых и общественных зданиях»;
• в исполнении нг-HF – «в помещениях, оснащенных компьютерной и микропроцессорной техникой; в зданиях и сооружениях с массовым пребыванием людей»;
• в исполнении нг-FRLS, нг-FRHF – «для цепей питания электроприемников систем противопожарной защиты, операционных и реанимационно-анестезионного оборудования больниц и стационаров, а также других электроприемников, которые должны сохранять работоспособность в условиях пожара;
• в исполнении нг-LSLTх, нг-HFLTx – «в зданиях детских дошкольных образовательных учреждений, спец. домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений».

Виды

Если говорить конкретно о негорючем проводе, то в соответствии с существующим стандартом, их существует несколько видов.

• FRLS: энергокабель, на поверхности которого предусмотрена органическая кремниевая резиновая изоляция, поверх идет поливинилхлоридное покрытие. Использовать подобное изделие для передачи электрического тока можно даже в условиях, где наблюдается повышенная температура. Во время пожара кабель не только не горит, но и не выделяет дым, а испарения не обладают токсичностью.
• FRHF: изделие, отличающееся наличием в качестве оболочки негорючего полимерного материала. При большой температуре композит не является источником выделения вредных веществ в атмосферу.

Другие кабеля, которые можно использовать для организации противопожарной сигнализации, включают следующие виды.

• КШМ и КШСЭ: главная сфера применения – линия для измерителей, от извещателя до коробки распределения, иногда используется в конструкции приемно-контрольного оборудования.
• КПСЭ, КПС: монтажные кабели, которые незаменимы при организации устройств защиты от пожара.
• КУНРС: провод, обладающий огнестойкостью, применяется в качестве средства передачи тока к охранным системам и элементам их конструкции.
• КСБГ: огнестойкое изделие с повышенной гибкостью, используемое в рамках промышленных объектов.
• КСБ: симметричный провод, который состоит из нескольких или одной пары проводников, скручиваемых между собой.

Выбрать производителя кабеля и сформировать компоненты ОКЛ

Выбор производителя кабеля зависит от того, где находится объект проектирования. Проектировщику надо понимать, что транспортная стоимость доставки кабеля до объекта существенно возрастает с увеличением расстояния.

Мы, в качестве примера, рассмотрим кабель от кабельного завода Паритет и огнестойкую кабельную линию (ОКЛ) от производителя ДКС.

Формирование огнестойкой кабельной линии — одна из важнейших задач при проектировании СПЗ. Главная задача ОКЛ — обеспечение работоспособности СПЗ в условиях пожара.

ОКЛ состоит из кабельной линии и всех элементов крепления (лотки, коробки и т.д.). Если кабель не сгорит, а элементы крепления сгорят — ОКЛ не решит свою задачу. Поэтому вместе с огнестойкой кабельной линией используются огнестойкие элементы крепления — это и есть формирование комплекта ОКЛ.

Требования по работоспособности в условиях пожара предъявляются не на кабель, а на кабельную линию проложенную в лотках, трубах и коробах или непосредственно по поверхности стен. Это решение подтверждается сертификатом соответствия ОКЛ на основании проведенных испытаний. ОКЛ без сертификатов не бывает.

Чтобы проектировщики смогли правильно заложить все составные элементы ОКЛ в свою документацию, у производителей всегда присутствует решение в совокупности “кабель + все элементы крепления”.

Как сформировать ОКЛ:

1. Найдите сертификат соответствия производителя ОКЛ
2. Внимательно изучите состав сертификатов применяя положения ГОСТ 31565-2012
3. Найдите на сайте производителя инструкции по монтажу, типовые альбомы и другие данные, которые могут вам пригодиться

Например, на сайте Паритет собраны все необходимые документы, которые позволят вам быстро и правильно сформировать ОКЛ в вашей спецификации.

Почему нужны компоненты ОКЛ. Есть 3 нормативных документа, которые обязывают применять ОКЛ для СПЗ:

Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»

Статья 82 пункт 2 обязывает применять кабели, которые будут сохранять работоспособность СПЗ при пожаре в течение времени, необходимого для эвакуации людей в безопасную зону. Это одна из выдержек, есть и другие.

ГОСТ Р 53316-2009 «Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания»

Пункты 3.1 содержит термин “кабельные линии” и дает основания, что кабельные линия — не только кабель, но и элементы крепления.

СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности»

Пункт 4.8 дублирует пункт ФЗ-123, но с добавлением “полной эвакуации”.

В пункте 4.9 указанный ГОСТ Р 53315 отменен, вместо него действует ГОСТ 31565-2012.

4. Заполнить спецификацию кабелем

Самый главный документ — спецификация, потому что на ее основании составляется смета, рассчитывается бюджет и т.д. Это своеобразный мостик от наших решений в проекте к деньгам, которые нужны для реализации решений на объекте.

Для кабельной продукции в спецификации есть соответствующий раздел “Кабельная продукция”, где мы в обязательном порядке записываем все индексы и показатели по кабелю:

Выкопировка спецификации (для примера)

Количество жил и сечения трактуется уже нашим проектным решением, выбором конкретного оборудования, решениями производителя оборудования и собственным опытом проектировщика.

Три типа огнестойких кабелей

Сегодня на рынке представлена огнестойкая кабельная продукция трех типов:

1. Провода с магнезиальной изоляцией. Они имеют оболочку из металла, в них может находить одна или много жил. Пространство трубочек заполняется оксидом Mg магния. Высокая противопожарная безопасность достигается отсутствием веществ, разлагающихся от высоких температур и горения. Эта продукция выделяет минимальные объемы дыма и газа.
2. Проводка со стеклослюденитовым изоляционным материалом. То есть они бронированы слюдосодержащими стеклолентами, которыми обмотаны токопроводящие жилы. Поверху лент прокладывается полимерная изоляция и ПВХ. Эти модификации стабильно выдерживают огонь с температурой +750 градусов С в течение 3 часов. При высоких огнестойких показателях, они защищены от механических воздействий.
3. Провода в изоляции из керамообразующей резины. Эта группа обладает такими же противопожарными параметрами, как и предыдущая, но посредством иной технологии. Для этой модификации характерны хорошая устойчивость к механическим воздействиям, низкие индексы дымогазовыделения, устойчивость к коротким замыканиям, возможность эксплуатации без каналов и коробов. К этой группе относится ВВГНГ-FRLS.

Кабель с изоляцией из керамообразующей резины

Особенности монтажа кабеля в помещении

Прокладка кабеля

• Наращивание кабелей, по которым передается информация в пределах одного шлейфа запрещена;
• Разрешено использование исключительно медных проводов. Применение кабелей с броневой и термостойкой обмоткой целесообразно в помещениях с высокой вероятностью возгорания, в иных случаях рекомендуется применении обычных кабелей;
• Учитывая значительный вес термостойких проводов, воздушная прокладка выполняется с использованием стального троса в качестве основания. При этом следует исключить провисание;
• Необходимо предусмотреть припуск 10% на термическую усадку.

Минимальный диаметр медного многожильного кабеля составляет 0,5 мм, максимальное сечение определяется в соответствии с коэффициентом падения напряжения в сети.

Монтаж в пустотах стен за подвесным потолком или под подиумным полом допустим только в случае применения металлической гофры.

Прокладку провода вне здания рекомендуется осуществлять в земле, при невозможности этого необходимо постараться размещать линии под навесами для максимальной защиты от внешней среды.

Технический осмотр производится каждый квартал. Во время осмотра визуально определяется целостность изоляционного покрытия. При постоянном ложном срабатывании шлейф, который подключен к сработавшему прибору, дополнительно прозванивается , чтобы установить причину сбоев. Если есть подозрения, что сбоит силовая линия, ее основные параметры замеряются универсальным тестером.

Как нарастить кабель для пожарной сигнализации? Наращивание шлейфов, по которым идет информационный поток категорически не допускается. Можно соединять только силовые линии. Происходит это по следующее схеме:

1. Длина концов проводника подгоняется со сдвигом 2-3 см на каждый проводник;
2. Провода оголяются, с них снимается изоляция на 1-1,5 см в зависимости от мастерства электрика;
3. Выполняется прямая взаимная перекрестная скрутка. Для одножильного провода достаточно 2 витка с каждой из сторон, для многожильного не меньше 5;
4. В обязательном порядке наносится припой;
5. Благодаря сдвигу жилы можно не изолировать по отдельности, все они обматываются изолентой совместно.

В качестве изолирующего материала необходимо брать термостойкую изоленту. Стекловолоконную ленту, обработанную кремнийорганическим лаком марки К-44 или цапон-глифталевым клее-изолирующим составом.

Еще одним примером является термостойкая лента марки ЛЭТСАР из радиовулканизационной кремний органической резины. Представленные изделия применяются, когда необходимо выполнить наращивание кабеля в условиях, когда необходима высокая теплостойкость.

Как заземлить экран кабеля пожарной сигнализации? Во многих моделях безгалогенового термостойкого кабеля предусмотрены провода заземления и алюминиевая фольга в виде изоляции. Заземление может выполняться различными способами как указано в схеме:

Правильная прокладка кабелей пожарной сигнализации – выбор материала под внешние требования

Бесперебойная и информативная работа извещателей пожарной сигнализации обеспечивается специальными проводами, сведенными в шлейфы. Требования, которым должен соответствовать пожарный кабель, его разновидности, способы прокладки и монтажа регламентируются нормативными документами: СНиП 2.04.09-84 «Пожарная автоматика…», СНиП 3.05.06-85, ВСН 116-87 и ФЗ №123 от 10.07.2012 г. и некоторыми другими.

1. Требования, предъявляемые к кабелям пожарной сигнализации
2. Классы огнеопасности защищенного провода
3. Разновидности огнестойкого и огнеупорного кабеля
4. Особенности монтажа кабеля в помещении
