Как проверить и прозвонить модуль зажигания ваз-2114

Принцип работы катушки зажигания ВАЗ 2114, модели 2111-3705010-02

Управление током в первичных обмотках катушек зажигания осуществляется контроллером, использующим информацию о режиме работы двигателя, получаемую от датчиков системы управления двигателем. Для коммутации первичных обмоток катушек зажигания контроллер использует два мощных транзисторных вентиля.

С катушки зажигания ВАЗ 2114 импульс высокого напряжения подается сразу в два цилиндра: 1 — 4, 2 — 3. В одном цилиндре заканчивается такт сжатия (рабочая искра), а во втором происходит такт выпуска (холостая искра).

В связи с постоянным направлением тока в первичной и вторичной обмотках, ток искрообразования одной свечи всегда протекает с центрального электрода на боковой, а второй — с бокового на центральный.

Катушка зажигания ВАЗ 2114 работает по следующему принципу:

  1. Напряжение бортсети автомобиля поступает с выключателя зажигания на контакт “15” катушки зажигания.
  2. Контроллер коммутирует импульс на клемму «1b», цепь первичной обмотки катушки зажигания, в результате чего вторичная обмотка выдает высокое напряжение на свечи зажигания цилиндров 1, 4.
  3. Контроллер коммутирует импульс на клемму «1a», цепь первичной обмотки катушки зажигания, в результате чего вторичная обмотка выдает высокое напряжение на свечи зажигания цилиндров 2, 3.

Обозначение на схеме: 1 — аккумуляторная батарея; 2 — реле главное; 3 — выключатель зажигания; 4 — свечи зажигания; 5 — катушка зажигания ВАЗ 2114 модели 54.37005; 6 — контроллер; 7 — датчик положения коленчатого вала; 8 — задающий диск

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе. Но до него нужно ещё доехать. Если автомобиль наглухо отказывается запускаться, то среди прочих причин, виноватой может быть и катушка зажигания. Если в арсенале водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Блютус — отлично.

Вот основные коды ошибок, которые скажут о неисправностях системы зажигания инжекторных восьмиклапанных ВАЗ-2114:

  • Р3000-3004 — нет искры в цилиндре (крайняя цифра), ничего конкретного эти коды не скажут, но намекнут, где искать причину;
  • Р0351 — типичная ошибка, говорящая об обрыве в модуле на обмотках первого и четвёртого цилиндров;
  • Р0352 — тот же обрыв, но на обмотках остальных двух цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой на изоляторе свечи

Цена катушки зажигания ВАЗ-2114 и её замена

Самое простое — замена катушки. С этим справится даже школьник. Для второй Самары нужно купить новый модуль зажигания 43 3705 . Эта же катушка используется на десятках, на Приорах и на 1118 с инжекторными восьмиклапанными двигателями.

При этом электронная система управления, вероятнее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1 200 рублей .

  1. Отключаем минусовую клемму аккумулятора или используем кнопку отключения массы, если она установлена.

Демонтируем штекер питания катушки зажигания

Откручиваем пластину крепления катушки

Новый модуль установлен. Тем не менее мы проверим для профилактики и старый модуль. Для этого есть несколько способов.

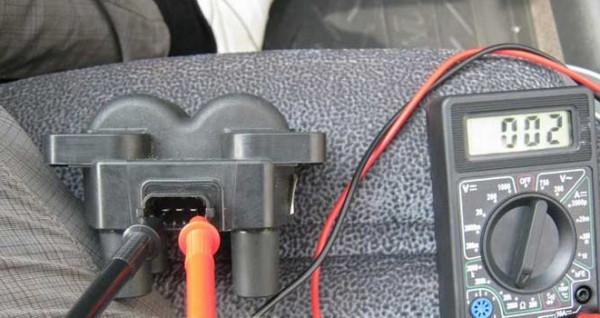

Способы проверки своими руками (необходим мультиметр)

Заменили? Вот и отлично. А теперь, прежде чем выбрасывать старую катушку зажигания на свалку истории, проверим её на работоспособность. Если двигатель после замены стал работать как часы, значит дело было, действительно в катушке. Хотя, могут быть нюансы.

Вот ещё три способа убедиться в том, что старая катушка не работала корректно:

  1. Измеряем сопротивление между парными контактами на вторичной обмотке. Берём мультиметр, устанавливаем его в режим омметра и устанавливаем щупы к выводу для фиксации высоковольтных проводов первого и четвёртого цилиндров. На дисплее должно показаться значение в пределах 5,5 кОм. После этого то же самое делаем с выводами для проводов второго и третьего цилиндров. Значение сопротивления должно быть одинаковым. Минимальная погрешность не может превышать ста Ом.

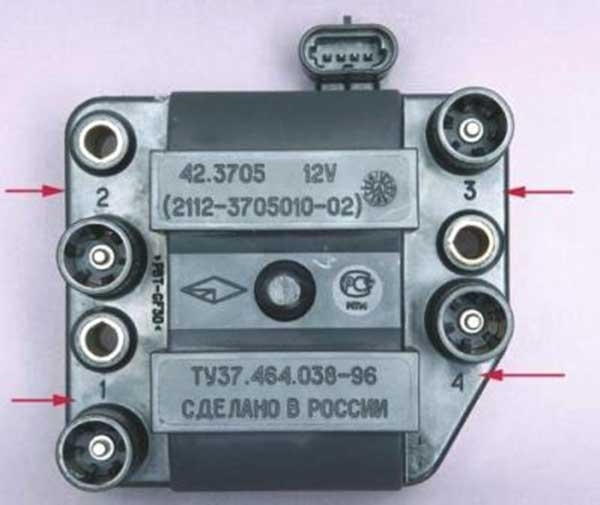

Необходимо мерить в отмеченных кружочками контактах

О ВОЗМОЖНОСТЯХ РЕМОНТА МОДУЛЯ

Большинство поломок этого прибора приводят к его замене, но иногда имеется возможность провести ремонт катушки зажигания для его возврата в строй. Особенно это относится к тем случаям, когда шевеление или простукивание изменяют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть его в строй.

Нужно снять металлическую заднюю крышку, под которой залиты электрические детали модуля. Нужно попытаться аккуратно избавиться от силикона и вашему взору откроются его «внутренности». Отыщите оборванные или «плохие» контакты и пропаяйте их.

После этого закрывают заднюю крышку и проверяют его работоспособность. При положительном результате ремонта его снова нужно открыть и заполнить внутренность силиконом.

Если результат отрицательный, то блок нужно заменить. Правда, владельцы, обладающие большим радиолюбительским опытом, продолжают «копать» дальше. Можно попробовать заменить электронные коммутаторы. В основном эти два элемента становятся виновниками отказов системы пуска мотора.

Признаки поломки

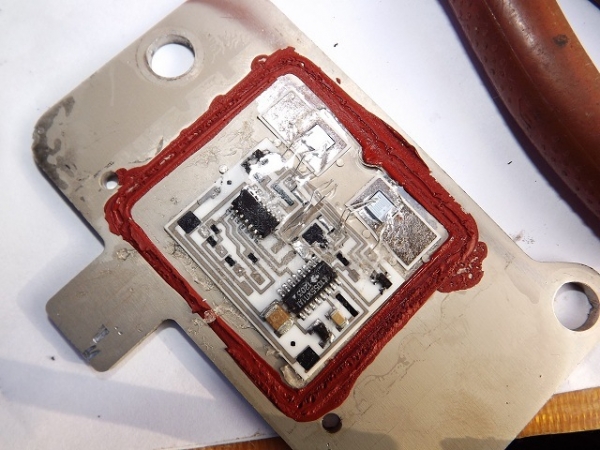

В разобранном виде

На самом деле признаки неисправности у модуля зажигания ВАЗ 2114 во многом похожи на поломку других агрегатов. К примеру, вы можете наблюдать следующие явления:

  • Двигатель троит;
  • Автомобиль глохнет на холостом ходу;
  • Наблюдаются проблемы при попытке завести машину и пр.

То есть по факту это может быть и не модуль вовсе. Потому единственно верное решение — это проверка модуля зажигания на вашем ВАЗ 2114.

Ошибочно считать, что повреждение высоковольтных проводов никак не влияет на состояние самого модуля. Многие думают обойтись простой заменой высоковольтников, а на деле все равно придется менять модуль.

Объясняется это тем, что поврежденные или дефектные провода направляют неправильный ток, конфигурация которого не соответствует необходимым параметрам. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это применение осциллограф а. Но, во-первых, он имеется далеко не у каждого водителя, а во-вторых, пользоваться ими могут мало кто. Потому проверку будем осуществляться при помощи подручных средств:

  • 12-вольтной лампочки;
  • Тестера (доступен за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

  1. Проверьте колодку проводов. Она отсоединяется и проверяется показатель напряжения.
  2. Для этого зафиксируйте тестер на контакте А, а другую клемму киньте на массу двигателя.
  3. В нормальном состоянии показатель напряжения будет составлять 12В.
  4. Если напряжение отсутствие, вероятнее всего, сгорел предохранитель.
  5. Если все хорошо, перекиньте клеммы вашего тестера на А и В контакты, заведите машину. При этом стартер должен крутить, а 12-вольтная лампочка мигать.
  6. При отсутствии данных явлений, можно говорить о наличии обрыва в цепи А контактов.

Далее идем уже к самому модулю зажигания.

Есть несколько способов проверить состояние вашего агрегата. Потому рассмотрим каждый из них.

  1. Выставите тестер в режим омметра. Замерьте им сопротивление на высоковольтниках, проходящих на цилиндры 1 и 4, а потом по аналогии на проводку 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
  2. Подергайте слегка устройство. Тем самым вы пошатаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если при расшатывании устройство работает без препятствий, все хорошо, вам повезло. Если же нет, опять предстоит изучать состояние проводки.

Третий способ

Третий способ считается наиболее простым, поскольку предусматривает замену вашего устройства на аналогичное, которое точно работает. Но для этого предстоит отыскать полноценного близнеца. Речь идет о модуле зажигания с автомобиля, аналогичного вашему по году выпуска и используемому силовому агрегату. Просто на двигателях объемом 1,5 литра стоят модули, а на 1,6-литровых моторах — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

  • Снимите минусовую клемму с аккумулятора, что позволит обесточить автомобиль;
  • Отключите от модуля зажигания четыре высоковольтника;
  • Отсоедините колодку проводов. Для этого нужно отжать специальный фиксатор, удерживающий колодку на модуле;
  • Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
  • На кронштейне расположены три длинные шпильки, с которых модуль останется просто стащить.

Демонтировав свой модуль, вы можете поставить на его место другой агрегат, тем самым удостовериться в работоспособности того и неисправности вашего.

Конструкция

Устроен модуль зажигания достаточно сложно, поскольку в нем объединяется техника и электрика. Девайс служит для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой для осуществления зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Рекомендуем: Как подогреть дизельное топливо в сильный мороз: 4 способа

Для моделей ВАЗ предусматривается использование двух типов модулей зажигания:

  • Раздельные;
  • Блочные.

Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка раздает иску сразу на две свечи, а ее конструкция включает следующие элементы:

  • Высоковольтные провода;
  • Клеммы с низким напряжением;
  • Вторичная и начальная обмотка;
  • Сердечник.

Раздельные модули, где катушки подают на каждую из 4 сечей отдельную иску, отличаются выходом высоковольтных проводов через контакт пружину. Блочные проще поддаются проверке, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров, этот блок весит около 1,5 килограмма.

Замена модуля

Замена — это достаточно распространенное решение проблемы неисправного модуля зажигания. Выполняется процедура следующим образом:

  • Найдите модуль зажигания. Если что, от свечей к нему идут провода высокого напряжения. Не ошибетесь;
  • С аккумулятора снимите минусовую клемму;
  • Отключите колодку с проводками от модуля зажигания;
  • Отключите высоковольтники;
  • Демонтируйте модуль и извлеките его;
  • Поставьте на место старого устройства новую катушку, точнее модуль, и выполните сборку в обратной последовательности;
  • Убедительная просьба не перепутать расположение проводов высокого напряжения на модуле, иначе придется покупать новый компонент;
  • Не лишним будет в целях профилактики заменить и старые провода. Особенно, если на кончиках свечей и на самих проводках имеются желтые полосы. Это яркое свидетельство того, что элементы подлежат обязательной замене.

Демонстрация замены на примере ВАЗ 2112

Если вы не хотите полностью менять модуль, его можно попробовать вернуть к жизни путем ремонта. Задача не слишком сложная, потому выполнить ее самостоятельно более чем реально.

  1. Вооружитесь торцевыми ключами на 17, 13 и 10 миллиметров, отверткой, паяльником, флюсом на алюминий, лаком для ногтей, многожильными проводами и шестигранным ключом на 5.
  2. Наиболее слабое место модуля зажигания — контакты.
  3. Заведите автомобиль, подергайте контакты. Это позволит определить, действительно ли проблема кроется в плохих соединениях.
  4. Заглушите мотор, извлеките модуль. Как это делается, мы рассказали вам в предыдущем разделе.
  5. Откройте модуль, просто поддев корпус плоской отверткой.
  6. Внутри располагается плата с силиконовой пленкой. Зачистите ее.
  7. Уберите алюминий от контактов ВВ.
  8. Теперь наступает наиболее тяжелый этап — работа с паяльником. Задача состоит в том, чтобы припаять новые проводки к месту, где только что вы удалили стары.
  9. Очистите поверхности от налета, поставьте плату на плиту и прогрейте до 200 градусов примерно. Определить нужный уровень нагрева можно по небольшому запаху.
  10. Начинайте пайку. Концы проводков соединяют с модулем.
  11. Полученные новые контакты обработайте обычным бесцветным лаком для ногтей.
  12. Соберите модуль в обратной последовательности, включите зажигание.
  13. Если все работает хорошо, вооружайтесь герметиком и клейте все максимально прочно.
  14. Если вышел из строя транзистор или коммутатор, чинить их будет невозможно. Данные элементы подлежат только полноценной замене. Но не переживайте, поскольку их цена составляет примерно 200-300 рублей. То есть покупка новых элементов обойдется в общей сложности в 500 рублей максимум.

Как видите, решить проблему с катушкой зажигания на ВАЗ 2114 вовсе не сложно. Постарайтесь запомнить, что модуль и катушка — это синонимы. Но для «четырнадцатого» ВАЗа все же правильно использовать понятие модуль зажигания.

Но опять же, все зависит еще и от используемого двигателя. Если для 1,5-литрового старого мотора используют конкретно модуль, то на двигателях 1,5 и 1,6 литра новой генерации устанавливают катушки.

Признаки поломки

В разобранном виде

На самом деле признаки неисправности у модуля зажигания ВАЗ 2114 во многом похожи на поломку других агрегатов. К примеру, вы можете наблюдать следующие явления:

  • Двигатель троит;
  • Автомобиль глохнет на холостом ходу;
  • Наблюдаются проблемы при попытке завести машину и пр.

То есть по факту это может быть и не модуль вовсе. Потому единственно верное решение — это проверка модуля зажигания на вашем ВАЗ 2114.

Ошибочно считать, что повреждение высоковольтных проводов никак не влияет на состояние самого модуля. Многие думают обойтись простой заменой высоковольтников, а на деле все равно придется менять модуль.

Объясняется это тем, что поврежденные или дефектные провода направляют неправильный ток, конфигурация которого не соответствует необходимым параметрам. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это применение осциллограф а. Но, во-первых, он имеется далеко не у каждого водителя, а во-вторых, пользоваться ими могут мало кто. Потому проверку будем осуществляться при помощи подручных средств:

  • 12-вольтной лампочки;
  • Тестера (доступен за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

  1. Проверьте колодку проводов. Она отсоединяется и проверяется показатель напряжения.
  2. Для этого зафиксируйте тестер на контакте А, а другую клемму киньте на массу двигателя.
  3. В нормальном состоянии показатель напряжения будет составлять 12В.
  4. Если напряжение отсутствие, вероятнее всего, сгорел предохранитель.
  5. Если все хорошо, перекиньте клеммы вашего тестера на А и В контакты, заведите машину. При этом стартер должен крутить, а 12-вольтная лампочка мигать.
  6. При отсутствии данных явлений, можно говорить о наличии обрыва в цепи А контактов.

Далее идем уже к самому модулю зажигания.

Есть несколько способов проверить состояние вашего агрегата. Потому рассмотрим каждый из них.

  1. Выставите тестер в режим омметра. Замерьте им сопротивление на высоковольтниках, проходящих на цилиндры 1 и 4, а потом по аналогии на проводку 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
  2. Подергайте слегка устройство. Тем самым вы пошатаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если при расшатывании устройство работает без препятствий, все хорошо, вам повезло. Если же нет, опять предстоит изучать состояние проводки.

Третий способ

Третий способ считается наиболее простым, поскольку предусматривает замену вашего устройства на аналогичное, которое точно работает. Но для этого предстоит отыскать полноценного близнеца. Речь идет о модуле зажигания с автомобиля, аналогичного вашему по году выпуска и используемому силовому агрегату. Просто на двигателях объемом 1,5 литра стоят модули, а на 1,6-литровых моторах — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

  • Снимите минусовую клемму с аккумулятора, что позволит обесточить автомобиль;
  • Отключите от модуля зажигания четыре высоковольтника;
  • Отсоедините колодку проводов. Для этого нужно отжать специальный фиксатор, удерживающий колодку на модуле;
  • Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
  • На кронштейне расположены три длинные шпильки, с которых модуль останется просто стащить.

Демонтировав свой модуль, вы можете поставить на его место другой агрегат, тем самым удостовериться в работоспособности того и неисправности вашего.

При каких неисправностях есть возможность отремонтировать устройство?

В результате того, что модуль зажигания по строению включает в себя соединение двух катушек, отремонтировать его сложно. При наличии обрыва либо пробоя, а также оплавления витков, решить проблему можно путем замены устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены устройства — отремонтировать повреждение спайки.

Процесс ремонта модуля зажигания

Процедура ремонта производится после подготовки всех инструментов и материалов:

  • набор торцевых ключей, потребуется инструмент на 10, 13 и 17;
  • шестигранник на 5;
  • отвертка с плоским наконечником;
  • паяльник с алюминием и флюсом;
  • лак для ногтей;
  • многожильные проводники.

Восстановление работы модуля зажигания производится так:

  1. Ключ устанавливается в выключатель. Двигатель заводится. Затем надо пошевелить контактные элементы на модуле, чтобы удостовериться в их неработоспособности.
  2. Силовой агрегат останавливается. Производится снятие модуля.
  3. Выполняется очистка корпуса устройства от пыли. Для разбора надо открыть корпус, это делается путем его поддевания отверткой. Внутри устройства располагается плата, на которой имеется силиконовая пленка, от нее надо избавиться.
  4. От высоковольтных контактных элементов убирается алюминий. Старые провода удаляются.
  5. Следующим этапом будет пайка к схеме новых проводников. Для этого производится очистка поверхности коллекторного устройства от следов налета. Затем плату надо установить на электрическую плиту и нагреть примерно до 200 градусов. При увеличении температуры можно услышать незначительный запах гари. Для схемы это не страшно, ее разогрев позволит упростить процедуру пайки.
  6. Затем выполняется пайка. С использованием паяльника, флюса и алюминия концы проводников надо подключить к модулю зажигания. Все контактные элементы проводников, которые соединены со схемой, нужно обработать лаком для ногтей.
  7. Затем выполняется сборка устройства в обратной последовательности и его установка в посадочное место. После монтажа запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика выполняется фиксация устройства в месте посадки.
  8. Если из строя вышел транзистор или коммутаторное устройство, то отремонтировать эти компоненты не получится, но можно их заменить. Для этого детали извлекаются из платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Двоение двигателя

Основная задача модуля —  управление катушкой, а также установка угла опережения зажигания и его изменения в случае чего. Определить неисправность данного элемента можно несколькими способами. Один из распространенных способов – проверка искры на парных цилиндрах

«Двоение» мотора – основной признак неисправного модуля, поэтому при такой проблеме следует обратить внимание на состояние корпуса МЗ. Для большей уверенности можно подключить заведомо рабочий модуль и посмотреть на поведение мотора

МЗ работает таким образом, что при его неисправности происходит «двоение» двигателя. Парные цилиндры начинают отказывать. В «четырке» парными являются 1 и 4, 2 и 3 цилиндры. Проверка искры на каждом высоковольтном проводится классическим способом: на снятый провод накручивается свеча, после чего делается попытка запуска мотора. Если искры нет на парных цилиндрах – с высокой долей вероятности неисправен модуль. Двоение двигателя может быть вызвана и другими причинами: неисправные высоковольтные провода, изношенные свечи, неработающие форсунки, прогоревшие клапана. Однако в большинстве случае причиной такой неисправности становится вышедший из строя модуль.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) Сперва скиньте клему «-» с аккумулятора, тем самым обесточив его. (Как скинуть клему «минус», для того что бы обесточить аккумулятор, смотрите в статье: «Замена аккумулятора »).

2) Затем в двигателе разыщите местонахождение модуля зажигания, а после его нахождения, отсоедините от него четыре высоковольтных провода, которые подсоединены к нему.

3) Далее отсоедините колодку проводов, отжав для этого удерживающий фиксатор, который её крепит на модуле.

4) Следом выверните три гайки, которые этот модуль крепят к кронштейну.

Примечание! Что бы вам было легче визуально определится, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После чего снимите модуль с трех длинных шпилек, которые присутствуют на кронштейне.

Установка: Модуль зажигания устанавливается в обратном порядке снятию, но при обратной установке, вы обязательно должны знать две вещи:

1. После того как модуль зажигания будет установлен, посмотрите на его поверхность, видите там изображены цифры: 1, 2, 3, 4. Так вот, эти цифры обозначают номера соответствующих цилиндров.

2. А вы заметили что еще и на кончиках высоковольтных проводов присутствуют те же цифры: 1, 2, 3, 4. Все это было сделано для того, что бы вам было легче определить, какой из высоковольтных проводов куда нужно именно подсоединять к модулю.

Примечание! Все высоковольтные провода при обратной установке модуля, подсоединяйте строго по номерам к примеру: «первый провод — к первому выводу», «второй провод — к второму выводу» и.т.д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля, вам понадобится «высоковольтный разрядник », который можно приобрести в автомагазине за цену в районе 900-1500 руб. При помощи этого разрядника, вам можно будет проверить на исправность: модуль зажигания, катушку зажигания, и сами высоковольтные провода на наличие искрообразования.

Примечание! На видео отчетливо видно то что модуль зажигания исправен, потому что при подсоединении к нему поочередно всех проводов, на разряднике постоянно появляется искра, но при последней проверки видно то что искра немного обрывается, но все же модуль себя хорошо проявляет, и его замена не требуется!

Важно! При работе с модулем зажигания будьте осторожны, а так же не в коем случае не проводите с ней каких либо действий, не обесточив при этом аккумулятор!

Здравствуйте Тимур! Я так понимаю у вас на самом модуле зажигания присутствуют сквозные трещины, раз вы написали то что из самой крышки при работе двигателя исходят искры? Или вы имели ввиду то что искрят выводы модуля зажигания? Ну все равно и в первом и во втором случае нужно заменять модуль зажигания на новый, потому что при небольшом попадании на него различного рода воспламеняющейся жидкости, бензина например, может произойти возгорание! Во втором случае еще могут быть виноваты сами высоковольтные провода, в таком случае попробуйте поменять провода на новые, или просто снимите с какой либо другой машины и посмотрите что из этого получится!

Примечание! Выводы модуля зажигания — Это то место куда подсоединяются высоковольтные провода!

Может ли из за модуля не заводится машина

Здравствуйте Роман! Конечно!

Может ли из-за модуля то работает ровно то начинает троить, заглушить заведёшь снова нормально работает потом на холостых поработает и снова троить начинает?

Здравствуйте, Алексей! Троить после длительной работы на холостых может по двум причинам: богатая смесь на ХХ (возможно, засорён воздушный фильтр или неисправен датчик массового расхода воздуха) или старые свечи зажигания (или просто неподходящие по калильному числу). Я бы начал с замены свечей на подходящие.

Добрый день! На холодную через

20 сек. после запуска начинает сильно троить и одновременно моргает чек, БК выдает пропуски зажигания. За диагностику не хочу переплачивать СТО, обнадежте меня, что это именно модуль!). И еще, при перезапуске двигатель работает ровно. Свечи новые, провода тоже недавно менял (пробивали)

Здравствуйте, Иван! Модуль обычно или работает, или нет. Ну, в сырую погоду может глючить. В вашем же случае больше похоже на отсутствие коррекции обогащения смеси по мере прогрева двигателя. Попробуйте через 10 секунд после запуска снять фишку с датчика температуры (который с двумя проводами), должен сработать вентилятор радиатора и снизиться обороты. Если при этом троения не будет, значит, виноват датчик или тосола мало (и до датчика не доходит). Ну, или свечи бракованные…

Модуль зажигания ВАЗ: проверка разными способами

Существует несколько способов проверки модуля зажигания:

  • посредством тестера, выставленного в режим «омметра», измеряется сопротивление на высоковольтных проводах, идущих к первому, четвертому и  второму, а также третьему цилиндрам (показатели должны быть одинаковыми в обоих случаях и находиться в пределах от 5.2 до 5.5 ОМ, более точные цифры указаны в технической документации автомобиля);
  • посредством механического воздействия на устройство в режиме работающего двигателя (подергав колодку проводов и сам модуль, слегка по нему постучав, двигатель должен работать без каких либо рывков и стуков);
  • установка с другого автомобиля рабочего модуля зажигания с такими же параметрами.

Как проверить модуль зажигания  ВАЗ: тестирование колодки проводов

Перед проверкой модуля зажигания необходимо протестировать колодку проводов, подключаемую непосредственно к модулю. Для проведения тестирования самостоятельно необходимо иметь: контрольную лампочку и прибор для тестирования (тестер, мультиметр). Порядок выполнения:

отсоединив блок с проводами, подсоединить один щуп тестера на контакт колодки «А», другой на массу ДВС;
включив зажигание, обратить внимание на показания прибора (показания должны быть в пределах 12В).
проверить предохранитель на модуль зажигания (в случае отсутствия напряжения);
с помощью контрольной лампочки и двух проводов проверить целостность цепи на предмет обрыва, попеременно протестировав контакты «В» и «А» посредством включения стартера.

Также в процессе диагностики может быть выявлено, что катушка ВАЗ 2114 неисправна и нужна ее замена.  Для замены катушки модуля зажигания необходимо выполнить ряд действий:

  • отключить минусовую клемму аккумулятора (использовать кнопку отключения массы);
  • сняв колпачки с наконечниками со свечей зажигания, отсоединить низковольтный управляемый контур;
  • вынув высоковольтные провода из катушки, проверить, нет ли повреждений;
  • открутить крепежные болты корпуса модуля;
  • снять с двигателя модуль с кронштейном;
  • демонтировав кронштейн, установить новую катушку в обратном порядке, не путая высоковольтные провода местами.

Обратите внимание, если возникли проблемы с зажиганием ВАЗ 2114, модуль зажигания, проверка всей системы и отдельных элементов являются обязательными этапами диагностики. Если причина была выявлена, повторную проверку системы зажигания проводят при работающем двигателе

Если двигатель работает некорректно, значит, после ремонта неполадки в системе зажигания не исчезли

Если причина была выявлена, повторную проверку системы зажигания проводят при работающем двигателе. Если двигатель работает некорректно, значит, после ремонта неполадки в системе зажигания не исчезли.

В этом случае нужно убедиться в исправности установленных компонентов, а также исключить ошибки, которые могли быть допущены  в процессе монтажа. Также сама причина поломки может быть определена неверно и т.д. В такой ситуации повторно проводится комплексная диагностика системы зажигания двигателя.

https://youtube.com/watch?v=4wHGBUx6x3M

Это интересно: Какой масляный фильтр лучше для Нивы Шевроле — опрос

Как проверить модуль зажигания ВАЗ 2114

Самый простой и надежный способ узнать, кроется ли причина проблем именно в модуле — это установка заведомо исправного прибора подходящей модели.

Видеоурок о том, как снять катушку зажигания ВАЗ 2114

Если после замены все заработало, можно с уверенностью сказать, что виновником нестабильной работы силового агрегата является модуль зажигания. Так как его ремонт, согласно руководству по эксплуатации, не предусмотрен, придется идти в магазин за покупкой.

В случае же отсутствия возможности позаимствовать у кого-то исправный модуль потребуется взять в руки мультитестер, контрольную лампочку и запастись терпением:

Первым делом измерьте сопротивление между парными выводами вторичной обмотки. Для этого переведите тестер в режим омметра. Установите щупы на выводы к первому и четвертому цилиндрам, затем — ко второму и третьему

Здесь не имеет большого значения, какие именно цифры показывает дисплей (обычно около 5,4-5,5 кОм) — важно, чтобы в обоих случаях результаты были идентичны. Если погрешность составляет больше 100 Ом, вы имеете дело с неисправностью «вторички», а значит, модуль подлежит замене

Проверка модуля зажигания осуществляется мультитестером

  • Следующим вариантом проверки должен стать «прозвон» колодки проводов, к которой подключается модуль. Отсоедините ее и переведите работу тестера в режим вольтметра. Один щуп установите на контакт А, второй — на массу двигателя. Попросите своего помощника запустить двигатель (или хотя бы покрутить стартером) и посмотрите на показатели дисплея. Напряжение должно находиться в районе нормальных 12 Вольт. Сделайте так же со вторым контактом.
  • Если напряжение вообще отсутствует, нужно проверить предохранитель. В данном случае смотрите три предохранителя на ЭБУ. Находится данный блок под торпедой, со стороны переднего пассажира. Крепления откручиваются крестовой отверткой. Предохранитель на модуль зажигания идет третьим сверху (самый нижний) и имеет номинал 7.5 А. Наряду с перегоревшим предохранителем причиной отсутствия электротока может стать нарушение контактов, коррозия, обрыв проводов.

Есть еще один способ проверки правильности замыкания цепи, который будет очень кстати в случае отсутствия под рукой мультитестера. Возьмите контрольную лампочку на 12 В и подключите один из ее проводов к выводу колодки А, второй — замкните на корпус двигателя. Попросите помощника повернуть ключ зажигания и немного покрутить стартер. В этот момент лампочка должна мерцать. Так же проделайте и с контактом B.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
