Датчик коленвала ваз 2112 16 клапанов

Содержание

• 1 Распространенные признаки неисправности датчика положения коленвала ваз 2110.
• 2 Проверяем датчик коленвала на ваз 2110 своими руками. 2.1 Рассмотрим несколько наиболее популярных способов проверки ДПКВ.

3 Меняем датчик коленвала на ваз 2110 своими руками.

• 3.1 Этапы проведения работ.

Датчик положения коленчатого вала отвечает за синхронизацию подачи топливной смеси и поджигает состав в камере. Благодаря анализатору коленвала, контроллер движка определяет в какой момент необходимо отправить бензин в определённый цилиндр. Большинство современных автомобилей оснащаются датчиками индуктивного типа. Анализатор реагирует на движение привода генератора. Для этого, колесо генератора имеет определённые зубья и контрольный промежуток. В момент прохождения контрольной впадины мимо датчика, анализатор генерирует определённый сигнал, который в дальнейшем передается контроллеру.

Настройка работы двигательной системы на современном транспортном средстве во многом зависит от правильности работы различных анализаторов. Сегодня, транспортное средство оснащается большим количеством датчиков. При поломке одного из них, двигатель автомобиля начинает работать некорректно. Датчик положения коленвала является одним из важнейших анализаторов двигательной системы. При неисправности анализатора двигатель автомобиля утрачивает первозданную производительность. Поэтому при возникновении неисправностей датчика требуется своевременная диагностика.

• Затрудненный запуск двигательной системы.
• Некорректная работа двигателя на холостом ходу.
• Снижение производительности мотора.
• Увеличение нагрузки на двигательную систему.

Датчик положения коленчатого вала выполняет важную функцию для взаимодействия топливной совокупности и системы запуска авто. Нарушение функции датчика, приводит к снижению производительности важнейших систем транспортного средства. В итоге может в значительной мере нарушится правильность поступления бензина, и прекратится подача искры на элементы системы зажигания.

Современные двигатели ваз 2110, оснащают различными видами датчиков ПКВ. Поэтому в случае необходимости замены датчика, нужно использовать устройство аналогичное штатному. Для выявления модели устройства установленного на вашем автомобиле, следует обратиться к комплектующей инструкции производителя.

Проверка датчика коленчатого вала, процедура которую может осуществить каждый автолюбитель при наличие соответствующего инструмента: мультиметр и отвертка. Несмотря на простоту диагностики ДПКВ данная процедура в условиях автомобильной мастерской будет стоить немало. Поэтому большую часть автолюбителей интересует вопрос – как проверить анализатор положения коленвала на автомобиле ваз 2110 своими руками?

В случае возникновения указанных неисправностей, которые свидетельствуют о нарушении функции датчика необходимо своевременно приступить к диагностике. Одной из наиболее распространённых причин диагностики датчика, является снижение мощности двигателя. Также необходимо приступить к проверке ДПКВ ВАЗ 2110 при активности индикатора, указывающего на необходимость проверки двигательной системы.

Для того чтобы выполнить диагностику анализатора, необходимо выяснить его расположение. В этом нам также поможет комплектующая инструкция производителя ВАЗ. На 2110, анализатор располагается над клапаном масляного компрессора недалеко от генератора.

Для того чтобы убедиться в том, что причиной неисправности двигательной системы стала поломка датчика необходимо проверить его работоспособность. Для того чтобы демонтировать анализатор нам понадобится ключ на 10.Перед тем, как приступить к съёму анализатора, необходимо нанести специальные метки на датчик и картер, чтобы запомнить первоначальное положение устройства.

Первым этапом проверки является визуальная диагностика элемента на предмет механических повреждений ДПКВ. В случае если визуальная диагностика не дала ответа на возникший вопрос необходимо продолжить проверку используя специальные приборы.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

1. Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2. Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1. Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2. Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3. Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1. К выводам датчика положения коленвала нужно подсоединить щупы;
2. Запустить программное обеспечение;
3. Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Сегодня мы поговорим про датчик положения коленвала двигателя, где он находится, признаки его неисправностей, способы его проверки на различных авто с использованием приборов.

Обзор датчика

За что отвечает контролер: синхронизация фаз впрыска горючего, подача электронного импульса для воспламенения топлива в полости камеры сгорания. От точности работы измерительного прибора зависит своевременность подачи горючей смеси в цилиндры.

ДПКВ реагирует на проход каждого из зубьев коленвала, установленного на шкиве привода генератора. Угол наклона зубьев составляет 6°. Все зубья расположены на равноудаленном расстоянии.

Последние два зуба срезаны, образуя впадину. Она необходима для центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Запуск двигателя осложнен;
• Работа на холостых оборотах нестабильная;
• Внезапное падение мощности мотора;
• Детонация;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других поломок

Крайне важно провести комплексную диагностику с применением цифрового оборудования

Название / каталожный артикул	Цена в рублях
ВАЗ-2110-2112 AU000080	От 350 – 400
402.3847	От 350 – 400
191.3847	От 350 – 400
2112-3847010-04	От 350 – 400
2112-3847010	От 350 – 400
476438	От 350 – 400
ЭМИ 2112-3847010 (16 клапанов)	От 350 – 400
АСТРО 402.3847	От 350 – 400
АВТОТРЕЙД ВАЗ-2110-12	От 350 – 400

Технические характеристики ДПКВ:

• Диапазон сопротивления обмотки: 570 – 750 Ом;
• Индуктивность обмотки: 250 мГц;
• Минимальная амплитуда напряжения датчика: 0.3В;
• Максимальная амплитуда напряжения датчика: 225В;
• Габариты: 30x45x69 мм;
• Масса: 52 грамма.

Пошаговая инструкция по самостоятельной диагностике

Для проверки состояния ДПКВ нам понадобится мультиметр. Измерительный прибор имеется в наличии у многих автолюбителей. При отсутствии его можно приобрести в любом автомагазине. Цена доступная.

• Из-под днища машины отсоединяем клеммы с датчика.
• Подводим концевики к контактам;
• Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
• Проводим фактические замеры;
• Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. В норме показания должны составлять 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без проведения промежуточной профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

Для чего нужен датчик коленвала

Датчик коленвала является важнейшей деталью электронной системы зажигания автомобиля ВАЗ 2112. С помощью ДПКВ удается обеспечить управление и регулировку следующих систем:

• Момент впрыска топлива в форсунках.
• Изменение фаз газораспределения.
• Зажигание топливной смеси.
• Абсорбирование паров топлива.

Кроме этого, датчик позволяет точно определять положение первого и четвертого цилиндров и частоту вращения двигателя. Эти данные также очень важны для обеспечения правильной работы многих функций и систем автомобиля.

От состояния этой детали, а также от правильной ее настройки, зависит работоспособность всей системы зажигания автомобиля, поэтому если есть подозрения, что нестабильная работа двигателя вызвана неисправностью этой детали, то следует незамедлительно выполнить диагностические операции, для точного определения поломки.

Как проверить ДПКВ

Существуют четыре метода проверки, которые позволяют определить состояние ДПКВ и шестеренки, а также их влияние на работу инжектора. Для каждого из методов необходимо свое оборудование, а также различается точность проверки. На переднеприводных автомобилях с поперечным расположением мотора для проверки ДПКВ потребуется снять колесо со стороны датчика. На переднеприводных с продольным расположением двигателя, а также на заднеприводных проверку выполняют либо сверху, через подкапотное пространство, либо снизу. Во втором случае потребуется поднять перед автомобиля. О том, как это сделать безопасно, читайте в статье (замена и восстановление амортизаторов).

Визуальный метод

Для него необходимо очистить ДПКВ, место установки и сигнальную шестерню. После чего отметить положение датчика и демонтировать его. После демонтажа датчик отмывают и протирают чистой тряпкой, смоченной спиртом или бензином. Очистив ДПКВ, его осматривают в поисках трещин, царапин, вмятин и других повреждений. При обнаружении любых повреждений датчик необходимо заменить.

Проверка с помощью тестера

Такая проверка позволяет оценить примерное состояние датчика, но не учитывает влияние шестеренки и других факторов. Для проверки снимите и очистите датчик, как описано выше, после чего тестером измерьте сопротивление. В зависимости от модели ДПКВ сопротивление обмотки исправного датчика от 600 до 900 Ом. Но такая проверка не определяет межвитковое замыкание, разве что замкнутыми оказалось не меньше четверти рядов обмотки. После этого подключите тестер в режиме милливольтметра к выходам датчика и несколько раз проведите стальной отверткой рядом с сердечником. Исправный датчик покажет всплески напряжения до 0,1 – 0,3 вольта (зависит от модели, массы отвертки и скорости ее движения).

Проверка с помощью измерителя индуктивности

Нередко режим измерения индуктивности встречается на цифровых тестерах (мультиметрах). Если такого тестера нет, необходимо приобрести любой измеритель индуктивности с точностью до 10 миллиГенри (мГн). В зависимости от модели нормальная индуктивность составляет 200 – 400 мГн.

Проверка с помощью осциллографа

Для проверки вам понадобится цифровой осциллограф с автоматической регулировкой напряжения и частоты и входным сопротивлением не меньше 100 кОм или цифровой сканер для инжекторных автомобилей, с режимом визуальной индикации. Подключите «землю» осциллографа к кузову автомобиля или минусовой клемме аккумулятора, а сигнальный вход к любому выводу ДПКВ. Включите зажигание и заведите двигатель. Наблюдайте за работой датчика с помощью осциллографа. При увеличении оборотов двигателя должно возрастать и напряжение на выходе ДПКВ. На 4 – 5 тысячах оборотов напряжение должно превысить 200 вольт.

Внимательно отслеживайте показания осциллографа, на один оборот коленчатого вала должен быть лишь один провал, соответствующий ВМТ первого цилиндра. При изменении скорости вращения двигателя осциллограф будет приспосабливаться, изменяя режим входного напряжения, но при работе на одинаковых оборотах отклонение в значении напряжения не должно превышать 5 процентов. Более серьезное отклонение говорит о намагниченности сигнальной шестеренки. Два или более провалов на одном такте говорят о том, что шестеренка потеряла один или несколько зубцов. Постоянно меняющиеся в пределах 10 – 15 процентов показания напряжения говорят о том, что датчик плохо закреплен и вибрирует или присутствует биение сигнальной шестерни коленчатого вала.

https://youtube.com/watch?v=zRlOqO1pK24

Неисправности датчика

О неисправностях датчика коленвала могут свидетельствовать следующие симптомы:

• неожиданно останавливается работа двигателя;
• двигатель работает неустойчиво во время холостого хода;
• заметны явные пропуски искр;
• заметно снижается мощность двигателя, особенно на подъемах;
• обороты двигателя самопроизвольно повышаются или снижаются;
• при различных динамических нагрузках заметно появление детонации;
• сложности с запуском двигателя и многое другое.

Все вышеперечисленные примеры, взятые отдельно или вместе, свидетельствуют о том, что датчик пора менять. Чтобы полностью удостовериться в том, что обязательно нужна замена датчика коленвала на ваз 2110 или других моделях, нужно провести тестирование.

Тест датчика на работоспособность

Проверить датчик можно несколькими способами. Каждый из методов подразумевает наличие определенных приборов. Рассмотрим два основных способа проверки, которые дают точные результаты.

После снятия датчика, а как это сделать, будет подробно описано ниже, нужно его тщательно осмотреть. Визуальный осмотр поможет определить состояние сердечника, контактной колодки и самих контактов. Если заметны бывают на датчике следы от грязи, не дающие провести нормальный осмотр, следует их удалить при помощи тряпочки, намоченной в спирту или бензине. Также чистыми должны быть всегда контакты

Кроме того, при демонтаже нужно обратить особое внимание на расстояние между сердечником датчика и диском. Если оно не близко к значению 0,6-1,5 мм, значит датчик, скорее всего, имеет дефекты. Если же все в норме, это вовсе не означает, что датчик рабочий

Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Если же все в норме, это вовсе не означает, что датчик рабочий. Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Другой вариант проверки подразумевает более объемное тестирование. Для его проведения понадобится наличие следующих инструментов:

• вольтметра;
• измерителя индуктивности;
• мегаомметра;
• сетевого трансформатора.

При измерениях, проводимых данным способом, температура воздуха должна быть равна 20-22 градусам. Что касается сопротивления обмотки, то его измеряем методом, описанным выше.  Итак:

• Чтобы определить индуктивность обмотки датчика оборотов коленвала нужно будет применить измеритель индуктивности. Он покажет, как работает индуктивная катушка, емкость и сопротивление. Значение нормальной индуктивности должно быть равным 200-400 мГц.
• Сопротивление изоляции проверяется уже при помощи мегаомметра. При напряжении 500 В данный показатель не должен превышать 20 Мом.

Примечание

Если вдруг в процессе ремонта датчика коленвала произойдет неосторожное намагничивание диска синхронизации, придется использовать уже для тестирования сетевой трансформатор.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Признаки неисправности датчика

Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.

Признаками поломки датчика коленвала являются:

• не запускающийся мотор и сигнал «Check engine>»;
• затрудненный запуск двигателя;
• неустойчивость работы мотора при разных режимах;
• ощутимое падение показателя мощности мотора без видимых причин;
• при увеличении нагрузки появляется детонация мотора.

Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя. Но для этого нужно знать, как проверить датчик коленвала.

Проблемы с запуском двигателя

Варианты неисправности датчика коленного вала, влияющие на ДВС:

1. Двигатель не запускается. При повороте ключа в замке зажигания стартер крутит ДВС и гудит бензонасос. Причина в том, что ЭБУ мотора, не получая сигнал датчика положения коленвала, не может правильно направить команду: в котором из цилиндров давать искру, а в каком открывать форсунку.
2. Мотор прогревается до определенной температуры и глохнет или не заводится при сильном морозе. Причина одна – микротрещина в обмотке датчика ПКВ.

Неустойчивая работа двигателя в различных режимах

Происходит это при загрязнении ДПКВ, особенно при попадании на него металлической стружки либо масла. Даже незначительное воздействие на датчик синхронизации магнитной микростружки меняет его эксплуатационные характеристики, потому как измеритель отличается высокой чувствительностью.

Наличие детонации мотора с увеличением нагрузки

Наиболее частая причина – отказ измерительного прибора, а также микротрещина в обмотке, расходящаяся при вибрации, или раскол корпуса, в который попадает влага.

Признаки детонации ДВС:

• нарушение плавного процесса сгорания топливно-воздушной смеси в цилиндрах ДВС;
• хлопки в ресивер или выхлопную систему;
• пропуски зажигания;
• явное снижение мощности мотора.

Снижение мощности двигателя

Сила мотора падает при несвоевременной команде на подачу топливовоздушной смеси. Причина неисправности – расслоение демпфера и сдвиг зубчатой звезды по отношению к шкиву. Мощность мотора снижается еще из-за повреждения обмотки либо корпуса измерителя положения коленного вала.

Типичные неисправности

Проблемы с
электрической проводкой становятся причиной обрыва питания. Также в разъемах
могут окислиться контакты. Из-за ненадежного соединения диагностику провести
трудно, и тогда неисправность может проявляться время от времени.

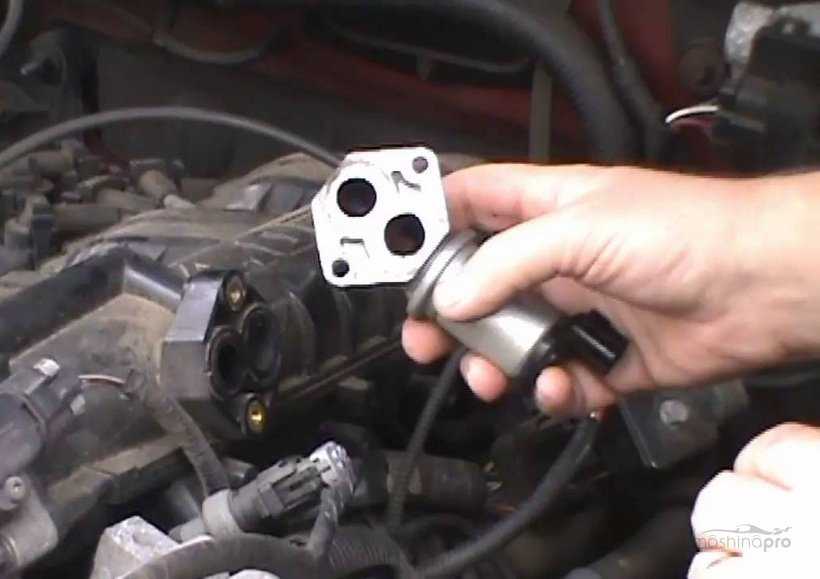

Типичной неполадкой является поломка электрического моторчика – загрязнение штока приводит к его некорректному ходу. Кроме этого, уплотнительное кольцо может разрушиться
(вследствие чего начинается подсос воздуха), а шток – износиться. Исправный
шток работает без «закусываний», “червяк” должен функционировать без
проскальзываний.

Среди названных неисправностей самая распространённая – загрязнение штока. В каналах дросселя копится грязь. Если вы давно не чистили заслонку дросселя, наверняка именно нагар на штоке создает проблемы, но точно причину можно определить, только выполнив РХХ.
Нужно снять устройство с дросселя, промыть его средством для очистки карбюратора.

Критического накопления грязи лучше не допускать, ведь повышенные нагрузки на
электромоторчик способны сильно навредить этому элементу. Из-за повышенных
нагрузок может выйти из строя резистор ЭБУ. Также нагрузка провоцирует
сопротивление нагара движению штока. Стоит резистор недорого, но для его замены
придётся обращаться в сервис, а там ещё возьмут и за работу.

Важные моменты

Водители отмечают, что не все датчики, которые имеют подходящий монтажный размер, годятся для работы на ВАЗ 2110. Поменять датчик можно только на оригинальный, предварительно проверив деталь на работоспособность. Проверку по сопротивлению необходимо проводить перед монтажом на авто, по статистике 1–3 % ВАЗовских датчиков имеют заводской брак.

Оборудование может считаться рабочим только после предварительной ручной проверки омметром. Что необходимо учитывать.

• Обязательно выставить метки на шкиве при переустановке детали. Идеальным вариантом будет проверка сканером правильности установки датчика. Любое смещение коленвала приведет к нарушению фаз топливоподачи.
• Соблюдать распиновку датчика. Выбирать оборудование с подходящим допуском выводов.
• Болт крепления затягивать моментом до 8–12 нм, не перетягивать.
• Оставлять зазор между контролером и передающим диском.

Замена контролирующего устройства проходит за несколько минут, работы легко провести в гараже. Если систематически убирать масляные потеки с бачка, чистить подкапотное пространство от грязи, следить за состоянием проводки, дпкв отрабатывает заявленный производителем срок эксплуатации — 5–7 лет.

Soulemil › Блог › Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Замена ДПКВ ВАЗ 2112 своими руками

Точно определив поломку этой детали можно приступить к замене датчика своими руками. Для выполнения этой операции понадобятся следующие инструменты и материалы:

• Набор гаечных ключей и торцовых головок.
• Новый ДПКВ.
• Шлицевая отвертка.
• Ветошь.

Работу по замене ДПКВ рекомендуется осуществлять в такой последовательности:

1. Установить автомобиль на ровную поверхность.
2. Зафиксировать машину противооткатными башмаками и активировать стояночный тормоз.
3. Отключить минусовую клемму аккумулятора.
4. С помощью отвертки поддеть колодку с проводами и отключить ее от ДПКВ.
5. Торцовым ключом на «10» выкрутить болт, удерживающий датчик.
6. Извлечь ДПКВ.

После дефектовки посадочного места, устанавливается новая деталь в обратном снятию порядке. После завершения монтажных работ следует проверить работоспособность ДПКВ.

Для этой цели необходимо завести двигатель, прогреть его и проехать на автомобиле несколько километров при различных нагрузках на ДВС. Если каких-либо отклонений от нормы не будет обнаружено, то замена датчика коленвала может быть признана успешной.

Типы датчиков коленвала

Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.

Оптические датчики

В основу заложено физическое явление фотоэффекта. Конструктивно он представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником перфорированный диск периодически закрывает и открывает путь источнику света, в результате фотодиод выдает импульсный ток, поступающий в виде аналогового сигнала в блок управления (система имеет ограниченное применение и ранее устанавливалась в трамблеры инжекторных автомобилей, например, Матиз).
