Типы и разновидности

По способу монтажа различают 2 вида подстроечников – для навесного и поверхностного монтажа (ПМ). Первые – крупногабаритные, навесной монтаж не налагает особых ограничений к размерам элементов. Вторые – малогабаритные, к их размерам предъявляются высокие требования. Следует иметь в виду, что промышленность не выпускает проволочные подстроечные резисторы.

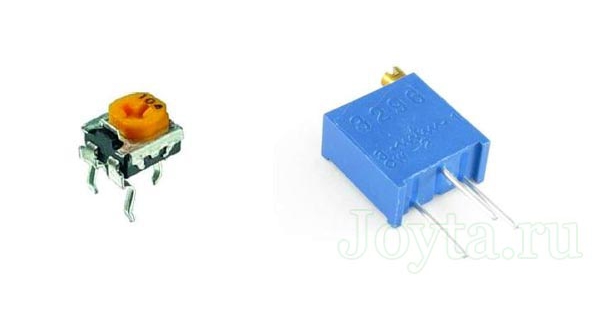

Резисторы однооборотного исполнения различаются по расположению органа управления, который обычно доступен только для специальной отвёртки. Он может располагаться сбоку или сверху. Все зависит от того, в каком положении к нему более удобен доступ. Форма корпуса обычно кубическая, реже – цилиндрическая.

Многооборотные подстроечники бывают преимущественно двух видов – с кубической и продолговатой формой корпуса. Орган управления может располагаться сверху или сбоку, в зависимости от требований к конструкции устройства.

Существуют и другие разновидности этих резисторов, но для этого нужно уже обращаться к справочным изданиям.

Основное разделение потенциометров:

а) характер изменения сопротивления:

линейные (обозначаются буквой A) – изменение сопротивления прямопропорционально углу поворота скользящего контакта;

логарифмические (обозначаются буквой B) – изменение сопротивления происходит с начала быстро, потом замедляется;

экспоненциальные (обозначаются буквой C) – изменение сопротивления происходит с начала медленно, потом ускоряется

Обратите внимание, иногда обозначение типа потенциометра (буквами A, B, C) может быть иным в зависимости от производителя потенциометра, поэтому вы должны проверять это по техническому описанию конкретного экземпляра.

б) типа корпуса:

— монтажные (под пайку на плату);

— оборотные стационарные (размещаемые на корпусе );

Тип	Описание	Применение
Однооборотные	Вращение движка осуществляется на один оборот (примерно 270 градусов или 3/4 полного оборота)	Наиболее часто такие потенциометры используется в устройствах, где одного оборота вполне достаточно для осуществления регулировки.
Многооборотные	Движок резистора может совершать несколько оборотов (в основном 5, 10 или 20) для повышения точности. В них, как правило, резистивный элемент имеет спиральную или винтовую форму.	Они используется там, где требуется высокая точность и разрешение. Многооборотные потенциометры часто используются в качестве подстроечных резисторов на печатной плате.
Сдвоенные	Сочетает в себе два отдельных резистора на одном валу, что позволяет осуществлять параллельную регулировку двух каналов. Наиболее распространены потенциометры с линейным и логарифмическим сопротивлением.	Используется, например, в стерео регуляторах громкости аудио или других устройствах, где необходимо одновременно отрегулировать сразу два независимых канала.

— ползунковые (линейные);

Тип

Описание

Ползунковый потенциометр

Одинарный ползунковый линейный потенциометр предназначен в основном для аудио устройств. Высококачественные резисторы часто изготавливают из проводящего пластика.
Для одного канала

Двойной ползунковый потенциометр

Двойной потенциометр, так же как и сдвоенный оборотный потенциометр позволяет регулировать два независимых канала.
Часто используется для управления стерео в профессиональной аудиосистеме и других устройствах, где необходимо управлять двумя каналами одновременно.

Многооборотный ползунковый потенциометр

Имеет шпиндель, который переводит вращательное движение в поступательное линейное перемещение движка потенциометра по резистивному элементу.
Используется там, где требуется высокая точность и разрешение. Многооборотный ползунковый потенциометр используются в качестве подстроичника на печатной плате, но не так часто, как поворотный многооборотный.

Конструкция потенциометра

Потенциометр чаще всего имеет 3 вывода: два вывода соединены друг с другом путем постоянного сопротивления, третий вывод имеет подвижной контакт, который перемещается по поверхности постоянного сопротивления.

Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п

Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0

;2,2 ;3,3 ;4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0

;2,0 ;3,0 ;5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные: у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А

— Линейный,Б – Логарифмический,В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось пообратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому

(Б) илиобратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной

характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

Что такое резистор

Резистор что это такое? Основным свойством данного типа радиоэлементов является наличие активного сопротивления электротоку. В отличие от реактивного, оно не скапливает энергию внутри, а передает ее в окружающее пространство. Это свойство и обусловливает принцип работы резистора. В некоторых источниках и схемах слово «сопротивление» применяется в качестве наименования этой детали.

Из чего состоит резистор? Устройство этого элемента довольно простое. Основной составляющей является проволочный или пленочный компонент с большим показателем удельного сопротивления. В его роли могут выступать металлические оксиды, никелин, нихром и некоторые другие материалы.

Конструкция детали

Измерение собственных индуктивности, емкости резистора

Будем предполагать вначале, имеем необходимые средства измерения. Тогда порядок действий установлен:

1. Берем генератор первой частоты. Например, 15 МГц. Параллельно сопротивлению включается переменная емкость (целая батарея). Номиналы конденсаторов (паразитной резистора, подобранной пользователем) складываются. Суммарная емкость образована переменной, собственной (резистора). Сформирован параллельный колебательный контур.
2. Последовательно включаем чисто активную нагрузку. Другой резистор схожего номинала. Выполненная мера формирует делитель напряжения. Дальнейшей регуляцией будем пытаться получить резонанс. Чтобы зарегистрировать факт достижения схемой заданного состояния, нужно обязательно собрать делитель.
3. Путем подбора номинала переменной емкости добиваемся резонанса системы. Крутим туда-сюда, тестером измеряем напряжение колебательного контура, вставив описанную выше приставку. Минимальная разница потенциалов указывает точку резонанса.
4. Запомним номинал переменной емкости. Традиционно присутствует ручка регулятора, шкала отсутствует. Посмотреть показания невозможно. Схему разберите, сохраняя настройки, измерьте номинал. Проще всего использовать мультиметр, снабженный соответствующей шкалой (F). В противном случае потребуется ряд косвенных замеров. Отдельная тема.
5. Повторяем опыт, беря другую частоту. Получая заметную разницу регистрируемых показаний. Величина расхождения характеризует полученный номинал переменной емкости. Цифры должны отличаться (обеспечение минимальной погрешности). Попытались, потерпели неудачу? Напрашивается вывод: собственной емкостью резистора пренебрежем в указанных условиях (очень мала). Индуктивность находим, пользуясь типичной формулой резонанса цепи: ω2 = 1 / LC.
6. Начинаем расчет, руководствуясь следующими соображениями: квадрат круговой частоты генератора (радиочастота, помноженная на два числа Пи) обратно пропорционален произведению собственной индуктивности конденсатора и сумме паразитной, переменной емкостей. Проведя измерение двух разных частот (допустим, 15, 7 МГц), можно получить два результата. Важны номиналы переменных емкостей. Если по формуле поделить квадраты круговых частот, получим: квадрат отношения обычных частот соотносится только с частным от емкостей, индуктивности сократятся.

Вот как это выглядит:

(f1/f2)2 = (C + C2) / (C + C1); f1, f2 — частоты проведения опытов (Гц), С – собственная емкость резистора; С1, С2 – переменные емкости, соответственно, первой и второй частот опыта. Пользуясь формулой, потрудитесь найти собственную емкость, идя проторенным путем, вычислите индуктивность резистора

Обратите внимание: важно найти непременно минимум напряжения. Способ сделать задуманное – отдельная тема разговора

Принцип работы переменного резистора

Элемент электрической схемы, сопротивление которого можно изменять от нуля до номинального значения, называется переменным резистором и позволяет вручную плавно регулировать величину сопротивления для обеспечения нормальной работы остальных компонентов электрической схемы.

Устройство

Переменное сопротивление состоит из:

• резистивного элемента, который определяет номинал сопротивления, с припаянными по краям двумя фиксированными выводами для подключения в схему;
• подвижного подпружиненного третьего контакта (ползунка, бегунка), который можно передвигать по металлической или металлизированной дорожке (коллектору), уменьшая или увеличивая сопротивление;
• ручки, которая управляет регулировочным механизмом.

Конструктивное исполнение:

1. Поворотный – токопроводящий элемент выполняется в виде кольца (подковы), ползунок перемещается поворотным регулировочным механизмом при помощи специальной ручки. Поворотные резисторы могут быть однооборотные и многооборотные.
2. Движковый – величина сопротивления регулируется прямым перемещением ползунка по токопроводящему элементу.

Для чего используется

Регулируемый резистор плавно изменяет параметры электрической цепи непосредственно во время работы.

Применяется во многих электроприборах и бытовых устройствах – в качестве потенциометрических датчиков разного назначения и для регулировки громкости и тембра звука, настройки частоты радиоприема, яркости свечения светодиодов или температуры нагрева простым поворотом ручки-регулятора.

Чем отличается от подстроечного

Подстроечный резистор компактного размера, устанавливается непосредственно на электронной плате и применяется для вывода схемы в нужный режим только на стадии настройки и наладки, после чего фиксируется краской или клеем.

Для регулировки подстроечного сопротивления используется отвертка, которая вставляется в специальный паз регулировочного механизма, связанного с круговым ползунком.

Интерфейс и адресация

Для управления ЦП используются в основном три типа управляющих шин: SPI, I2C и Up/Down. Для некоторых моделей интерфейсы называются 3-Wire и 2-Wire, чаще всего при этом обеспечена совместимость с SPI и I2C соответственно, но могут быть и исключения, которые отмечены в справочной документации на конкретную микросхему. Единственный ЦП, DS2890, имеет интерфейс 1-Wire, причем для исполнения в трехвыводном корпусе ТО-92 через один вывод обеспечивается питание и управление. У части моделей ЦП предусмотрено по две разных шины управления, например SPI+I2C (AD5161, AD5263), 2-Wire+Up/Down (X9455), SPI+Up/Down (MAX5482_5).

Интерфейс Up/Down предоставляет возможность управлять ЦП вручную с помощью кнопок и существует в нескольких версиях. В AD5228 двумя кнопками — Push-Up и Push-Down — можно увеличить или соответственно уменьшить номер позиции движка. AD5227, CAT5111, CAT5113, CAT5116, X9116, X93154, WMS71xx имеют три вывода управления: CS — выбор устройства, U/D — направление, CLK или INC — регулирование. В ЦП CAT5110, CAT5118_22, ISL90460_2, MCP4011_14 вывод CS предназначен для выбора направления регулирования, а вывод U/D — для регулирования.

Некоторые модели ЦП обладают возможностью адресации, что позволяет управлять группой потенциометров по одной управляющей цифровой шине. Наиболее распространенный способ адресации ЦП — коммутация в соответствующих комбинациях от одного до четырех адресных выводов на положительный полюс питания и на «землю». Этим обеспечивается работа на одной управляющей шине двух (X9420, X8421), четырех (AD5251_4, AD5259, CAT5132, CAT5411, ISL23711, ISL95311), восьми (X9428, ISL90840, DS1845) или шестнадцати (CAT5221, CAT5419) устройств. В AD5228 комбинацией уровней на двух адресных выводах с тремя состояниями можно задать девять адресов. MAX5417_19 имеют четыре установленных производителем адреса, определяемых буквенным суффиксом, коммутацией одного внешнего вывода адресация расширяется до восьми устройств. DS3902 позволяет записать в энергонезависимую память до 128 адресов. Каждый DS2890 имеет уникальный 64-битный идентификационный номер, записанный производителем.

Сопротивление движка

В ЦП отсутствует подвижный контакт к резистивному элементу, его функции выполняет набор электронных ключей, коммутирующий отводы от цепочки резисторов на вывод R_W. В качестве ключей используются МОП-транзисторы, а сопротивление канала выступает в роли контактного сопротивления (сопротивления движка). Его типовое значение для разных моделей ЦП находится в пределах от 15 Ом (для AD5233) до 1000 Ом (для MAX5436_9). Максимальное значение сопротивления движка превышает типовое в несколько раз. Сопротивление канала МОП-транзистора зависит от напряжения питания, имеет большой температурный дрейф, что осложняет применение ЦП, особенно в режиме реостата или при заметной нагрузке потенциометра.

Виды и особенности применения

Переменных резисторов существует немалое количество, с их помощью регулируют звук, громкость, подстраивают частоту, регулируют яркость света. В общем, практически везде, где происходят изменения настроек при помощи бегунков или вращением рукояток стоят эти элементы. Но для разных задач нужны резисторы с различным характером изменений или с разным числом выводов. Вот о разных видах регулируемых сопротивлений и поговорим.

Переменные резисторы бывают разных видов

Характер изменения сопротивления

Не стоит думать, что при перемещении подвижного контакта сопротивление изменяется линейно. Такие модели есть, но они используются в основном для регулировки или настройки, в делителях частоты. Гораздо чаще требуется нелинейная зависимость. Переменные резисторы с нелинейной характеристикой бывают двух типов:

• сопротивление изменяется по логарифмическому закону;
• по показательному типу (обратному логарифмическому).

  Характер изменения сопротивления в переменных резисторах

В акустике используют нелинейные элементы с сопротивлением, которое имеет потенциальную зависимость, в измерительной аппаратуре — по логарифмическому.

Сдвоенные, тройные, счетверенные

В плеерах, радиоприемниках и некоторых других видах бытовой аппаратуры часто применяются сдвоенные (двойные) переменные резисторы. В корпусе элемента скрыты две резистивные пластины. Внешне от обычных они отличаются наличием двух рядов выводов. Бывают двух типов:

• С одновременным изменением параметров. Обычно применяются в стереоаппаратуре для одновременного изменения параметров двух каналов. Такие резисторы имеют запараллеленные бегунки. Поворачивая или сдвигая рукоятку, меняем сопротивление сразу двух резисторов.
• С раздельным изменением параметров. Называются еще соосными, так как ось одного находится внутри оси другого. Если надо одной ручкой изменять различные параметры (громкость и баланс) подойдет этот тип резисторов. Механическая связь бегунков отсутствует, что позволяет менять сопротивление независимо друг от друга.

  Сдвоенный регулируемый резистор и его обозначение

Обозначаются разные типы сдвоенных переменных резисторов на схемах по-разному. С наличием механической связи бегунков при близком расположении изображений резисторов на схеме, ставят связанные между собой стрелочки (на рисунке выше слева). Принадлежность к одному резистору указывается через нумерацию: две части обозначаются как R1.1 и R 1.2. Если обозначение частей спаренного переменного резистора находятся на схеме далеко друг от друга, связь указывается при помощи пунктирных линий (на рисунке выше справа). Буквенное обозначение такое же.

Так выглядят сдвоенные и тройные переменные сопротивления

Двойной регулируемый резистор без физической связи между бегунками на схемах ничем не отличается от обычного регулируемого. Отличают их по буквенному обозначению с двумя цифрами, разделенными точкой через — как у спаренного — R15.1 и R15.2.

Частный случай сдвоенного переменного резистора — строенный, счетверенный и т.д. Они встречаются не так часто, все больше в акустической аппаратуре.

Дискретный переменный резистор

Чаще всего, изменение сопротивления при повороте ручки или передвижении ползунка происходит плавно. Но для некоторых параметров необходимо ступенчатое изменение параметров. Такие переменные сопротивления называют дискретными. Используют их для ступенчатого изменения частоты, громкости, некоторых других параметров.

Дискретный переменный резистор (со ступенчатой регулировкой) и его обозначение на схеме

Устройство этого типа резисторов отличается. По сути, внутри находится набор из постоянных резисторов, подключенных к каждому из выходов. При переключении подвижный контакт перескакивает с выхода на выход, подключая к цепи нужный в данный момент резистор. Принцип действия можно сравнить с многопозиционным переключателем.

С выключателем

Такие резисторы мы встречаем часто — в радио и других устройствах. Это с их помощью поворотом ручки включается питание, а затем регулируется громкость. Внешне их отличить невозможно, только по описанию.

Переменный резистор с выключателем в одном корпусе: внешний вид и обозначение на схемах

На схемах переменные резисторы с выключателем отображаются рядом с контактной группой, то что это единое устройство, отображается при помощи пунктирной линии, которая соединяет контактную группу с корпусом переменного резистора. С одной стороны — возле изображения сопротивления — пунктир заканчивается точкой. Она показывает, возле какого из выводов происходит разрыв цепи. При повороте руки регулятора в эту сторону питание отключается.

Электронный компонент:Потенциометр — Онлайн справочник

Контакты:

Проверка/Оформление/Редактирование: Мякишев Е.А.

Черновик

Потенциометры бывают самых разных видов и используются практически повсеместно (к примеру, для управления громкостью звука на радиоприемнике). По сути, потенциометр – это регулируемый вручную резистор с тремя контактами. Ниже показано, как выглядят некоторые типы светодиодов:

Как работает потенциометр?

Потенциометр оснащен 3 контактами. Два из них (синий и зеленый) подключены к резистивному элементу, а третий (черный) – к движку.

Потенциометр может работать как реостат (т.е. как регулируемый резистор) или как делитель напряжения.

Реостат

Чтобы использовать потенциометр как реостат, понадобится всего два контакта: центральный и один внешний. В этом случае позиция движка будет определять сопротивление в цепи:

Если у нас потенциометр на 10 кОм, это значит, что максимальным сопротивлением реостата будет 10 кОм, а минимальным – 0 Ом. То есть, меняя положение движка, вы можете получить значение между 0 Ом и 10 кОм.

Делитель напряжения

Потенциометр также можно использовать в качестве делителя напряжения. В этом случае понадобятся все три контакта потенциометра. Один из внешних контактов будет подключен к GND, другой – к VCC, а центральный – к контакту, который будет выдавать напряжение.

Когда потенциометр используется в качестве делителя напряжения, позиция движка будет определять то, каким будет выходное напряжение. Если ваш потенциометр будет подключен как делитель напряжения, то на схеме он будет отображаться так:

Как правило, делитель напряжения используется, чтобы понизить напряжение.

Выходное напряжение можно рассчитать при помощи следующей формулы, использующей закон Ома:

Vвых = Vcc x (R2 / R1 + R2)

Зависимость между перемещением движка и сопротивлением

Один из главных концептов, связанных с потенциометрами – это зависимость между перемещением движка потенциометра и создаваемым сопротивлением. Исходя из этой зависимости потенциометры бывают линейными и логарифмическими.

Линейные потенциометры

Это самый распространенный вид потенциометров. У них зависимость между перемещением движка и создаваемым сопротивлением является линейной. Это значит, что если выставить движок в среднюю позицию, выходное напряжение будет равняться половине напряжения, проходящего через потенциометр. Подробнее смотрите на картинке ниже:

Потенциометры с линейной зависимостью помечаются буквой «B».

Логарифмические потенциометры

Это нелинейные потенциометры, и они используются, к примеру, в устройствах для управления аудиосигналом. Помимо потенциометров с нормальной логарифмической зависимостью есть также потенциометры с обратной логарифмической зависимостью. Оба типа показаны на картинке ниже:

Потенциометры с логарифмической зависимостью обозначаются буквой «A».

1. ↑ randomnerdtutorials.com — Electronics Basics – How a Potentiometer Works

↑ Немного теории

Откуда это все пошло, эти кривые и функциональные зависимости? По видимому все это началось от кривой зависимости человеческого слуха к изменению уровня сигнала. То есть с какой громкостью наши уши воспринимают приходящий звук в зависимости от его уровня. А зависимость эта логарифмическая: человеческое ухо имеет логарифмическую (близкую к логарифмической) зависимость восприятия звука. То есть наше ощущение громкости пропорционально десятичным логарифмам взятым от мощности звука. График чувствительности уха приблизительно такой:

Зависимость изменения сопротивления резистора обычно отсчитывается от угла поворота движка этого резистора. И у резистора для пассивного регулятора громкости (с плавной регулировкой) должна быть именно показательная (обратно логарифмическая) характеристика.

Точность повторения этой кривой совсем не обязательна. Надо просто чтобы было рядом. Если применить регулятор с прямой (линейной) зависимостью, то громкость резко возрастает в начале вращения и почти не изменяется при движении ручки в конце. Таким образом, если взять и сложить кривую зависимости слуха и кривую изменения сопротивления резистора, получиться ровная (прямая или очень близкая к ней) линия, и регулировка на слух будет восприниматься плавно.

В целом получается логарифмический регулятор громкости — регулятор, имеющий обратную логарифмическую зависимость между углом поворота ручки и изменением громкости.

Проволочные переменные резисторы

В проволочных переменных резисторах (рис. 13) сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Рис. 13 – Устройство проволочного переменного резистора

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора . Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10…15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления переменных резисторов. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для переменных резисторов применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

Основные характеристики переменных резисторов

Для стабильной работы в электрической схеме необходимо учитывать технические параметры резистивных элементов.

Номинальное (полное) сопротивление

Постоянная величина сопротивления между неподвижными контактами, ползунок выведен до упора и прижат к одному из неподвижных контактов.

Номинальная мощность

Максимальная мощность, которую резистор может рассеивать в виде тепла при длительной электрической нагрузке без изменения параметров.

Предельное рабочее напряжение

Максимальное рабочее напряжение, которое может быть приложено к выводам резистора без разрушения последнего. Зависит от длины резистивного элемента.

Износоустойчивость

Число циклов передвижения подвижного контакта, при котором параметры переменного резистора остаются в пределах нормы.

Функциональная зависимость

Зависимость изменения сопротивления резистора от угла поворота ручки или передвижения ползунка:

1. Линейная – равномерное изменение сопротивления при перемещении подвижного контакта на определенное расстояние.
2. Нелинейная (логарифмическая и обратно-логарифмическая) – плавное изменение сопротивления в начале и конце движения ползунка и скачками в середине.

Обозначение функциональных характеристик:

• А – линейная;
• Б – логарифмическая;
• В – обратно-логарифмическая.

Уровень шумов

Электрические помехи, возникающие при работе подвижного контакта, – зависят от состояния (износа) контактирующих поверхностей, степени прижатия ползунка и скорости его движения.

Переменный резистор как потенциомер

Уместное и более корректное другое название ПТ — делитель напряжения. Если взять вышеуказанную схему, то это также 2 и больше резисторов с последовательным соединением, но такой узел из них (цепочка) подключается параллельно источнику, что позволяет регулировкой их сопротивления получать именно напряжение, требуемое для нагрузки.

Разница в сфере применения

Потенциометр обладает низкой мощностью, применяется для сравнительно слабых по энергопотреблению устройств: телевизоры, аудиотехника, маломощные диммеры, регуляторы нагрева теплого пола, бойлеров, как преобразователи, для регулировки частоты оборотов слабых моторов, для вентиляторов, например, компьютерных кулеров, систем вентиляции.

Применение РС охарактеризуем выборкой из тематического сайта:

Сферы использования на первый взгляд подобные ПТ, но это не так: РС используются там, где большие токи и работа устройств зависит от них: мощные электроинструменты, электродвигатели транспортных средств и производственные, в промышленности.

Можно сказать, что переменник для ламп, работающих с большими токами и таких же нагрузок в виде электродвигателей, для электропечей, станков применяется только в режиме реостата.

Наиболее понятное объяснение различия в применении

При потенциометре ток от источника тратится выше в несколько раз, чем нужно нагрузке. При РС значение этой величины равно таковой на нагрузке. Поэтому последний применяется для настройки I и U на низкоомных нагрузках, они имеют закономерность — потребляют сравнительно более мощные токи, а потенциометры — для высокоомных, так как они обычно питаются этой величиной с небольшим значением.

Особенности по внешнему виду

Переменник может быть и тем и другим, но если он изготовляется под режим реостата, то имеет характерный для него типоразмер: с двумя выводами, с крупной резистивной частью (обмоткой), обычно это большой, толстый, тяжелый проволочный резистор и его форма намного габаритнее, чему у деталей для ПТ.

Надо различать термины, так как иногда в разных источниках возникает путаница: например, фраза «потенциометр в режиме реостата» не совсем корректная, поскольку это обозначение двух разных включений, но словосочетание «переменный резистор в режиме реостата (или потенциометра)» правильное. Хотя часто встречаются ошибочные лексические образования даже на сайтах технической тематики, но тут главное, чтобы пользователь различал, о чем речь.

Если у детали два выхода, то ее состояние — только РС, если же три, то такую деталь теоретически можно использовать как его (мы это описали выше), но в реальности она предназначена именно для режима ПТ.

Резюме потенциометра

В этой статье о потенциометрах мы видели, что потенциометр или переменный резистор в основном состоит из резистивной дорожки с соединением на любом конце и третьей клеммы, называемой стеклоочистителем, с положением стеклоочистителя, разделяющего резистивную дорожку. Положение стеклоочистителя на направляющей регулируется механически путем вращения вала или с помощью отвертки.

Переменные резисторы можно разделить на один из двух режимов работы — делитель переменного напряжения или реостат переменного тока. Потенциометр — это трехполюсное устройство, используемое для управления напряжением, а реостат — это двухполюсное устройство, используемое для управления током.

Мы можем суммировать это в следующей таблице:

Тип	Потенциометр	Реостат
Три Терминала	Два терминала
Количество ходов	Однооборотный и многооборотный	Только однооборотный
Тип соединения	Параллельно подключен к источнику напряжения	Подключено последовательно с нагрузкой
Что контролирует	Управляет напряжением	Управляет током
Тип конусности закона	Линейный и логарифмический	Только линейный

Тогда потенциометр, триммер и реостат являются электромеханическими устройствами, сконструированными таким образом, что их значения сопротивления могут быть легко изменены. Они могут быть выполнены в виде однооборотных горшков, пресетов, ползунков или многооборотных триммеров. Реостаты с проволочной обмоткой в ​​основном используются для контроля электрического тока. Потенциометры и реостаты также доступны как многоканальные устройства и могут быть классифицированы как имеющие либо линейную, либо логарифмическую конусность.

В любом случае, потенциометры могут обеспечивать высокоточное измерение и измерение линейного или вращательного движения, поскольку их выходное напряжение пропорционально положению стеклоочистителей. Преимущества потенциометров включают в себя низкую стоимость, простоту в эксплуатации, множество форм, размеров и конструкций и могут использоваться в широком спектре различных применений.

Однако, как и у механических устройств, их недостатки включают в себя возможный износ стеклоочистителя и / или направляющей скольжения, ограниченные возможности управления током (в отличие от реостатов), ограничения электрической мощности и углы поворота, которые ограничены менее чем 270 градусами для однооборотных баков.

В следующей статье мы подробно рассмотрим реостат.

comments powered by HyperComments

Потенциометром называется изделие, выполняющее функции регулировки электрического тока. Дополнительно устройство может справляться с работой реостата. У всех моделей потенциометров резисторы применяются с отводными контактами различной длины.

В такой области, как электроника, эти изделия пользуются большой популярностью. Главным различием между моделями можно считать общее число поддерживаемых циклов.

Изделия имеют сквозное сопротивление около 7 Ом. Очень часто подобные устройства используются для регулировки громкости. А также они применяются в разных измерительных приборах. Максимальная полоса регулировки потенциометра зависит от элементов, при помощи которых он собран. Далее, рассмотрим как работает потенциометр и его типы.

Схематическое обозначение и цоколевка

В отличие от постоянных резисторов, у регулируемых не два вывода, а как минимум три. Почему как минимум? Потому что есть модели с дополнительными выводами — их может быть несколько. На электрических схемах переменные и подстроечные резисторы обозначаются прямоугольниками как постоянные, но имеют дополнительный вывод, который схематически представлен как ломанная линия, упирающаяся в середину изображения. Чтобы можно было отличить переменный от подстроечного, у переменного на конце третьего ввода рисуют стрелку, подстроечный изображается более длинной перпендикулярной линией без стрелки.

Обозначение на схемах переменных и подстроечных резисторов

Если говорить о расположении выводов, то средний вывод подключен к ползунку, крайние — к началу и концу резистивного элемента.

Цоколевка переменного резистора
