Ук вк 02 схема подключения
Содержание:
- Разновидности блоков управления ЦЗ
- Виды и обозначения релейных контактов
- Как отключать несколько инженерных систем при пожаре при помощи УК-ВК.
- Для управления чем на самом деле можно применять УК-ВК.
- Электромагнитное реле, как основа автоматики. Устройство и принцип действия.
- Ultrasensitive
- Адресные реле вместо УК-ВК.
- Организация отдельного узла размещения оборудования.
Разновидности блоков управления ЦЗ
Центральный замок устроен просто – единый блок управляет электромагнитами, установленными в дверях. Сам этот блок может находиться в передней двери (автомобили «Хонда»), но чаще он установлен под капотом. На рисунке показан внешний вид блока, применяемого в автомобилях «ВАЗ»:
К разъёму идут разные проводочки, в том числе питание и масса. Но всегда есть два провода, которые являются сигнальными.
Классификация блоков управления ЦЗ:
- Управление отрицательным импульсом. Замыкаем один из сигнальных проводов на массу – замки принудительно запираются. Замыкаем на массу второй провод – открываются;
- Управление положительным импульсом. То же, что «1», но подавать на каждый провод нужно «+12 В»;
- Управление переменной полярностью. Один из сигнальных контактов нужно замкнуть на массу, на второй подать «+12 В», и тогда замки откроются. Если полярность поменять – закроются. Но когда напряжение (0 либо 12 В) подают на каждый контакт в отдельности, не происходит ничего.
Виды и обозначения релейных контактов
В зависимости от конструкции реле существует три типа контактов:
- Нормально-разомкнутые. Размыкаются до подачи тока через катушку реле. Буквенное обозначение – НР или NO.
- Нормально-замкнутые. Находятся в замкнутом положении до момента протекания тока через релейную катушку. Обозначаются буквами НЗ или NC.
- Перекидные/переключающиеся/общие. Представляют собой комбинацию из контактов нормально-разомкнутого или нормально-замкнутого типа. Оснащаются общим приводом переключения. Буквенная символика – COM.
На сегодняшний день распространены реле с перекидными контактами.
Досконально изучать особенности маркировки не обязательно. Буквенно-графические символы можно выписать или распечатать, а затем использовать для сборки. Если геометрические фигуры покажутся сложными, всегда можно обратиться к буквенной маркировке.
Как отключать несколько инженерных систем при пожаре при помощи УК-ВК.
Несколько УК-ВК возможно можно разместить на одной линии управления средствами противопожарной защиты.
В статьях про отключение вентиляции и закрытие огнезадерживающих клапанов (ОЗК) было подробно рассмотрено использование релейного усилителя (устройства коммутационного) «УК-ВК».
«УК-ВК» можно управлять:
- при помощи реле, коммутируя напряжение питания 12/24В;
- выходом напряжения (открытый коллектор, контролируемый выход, ключ …).
Управляющий выход может быть:
- активированным в дежурном режиме;
- активирующимся при переходе в режим «Пожар».
Контакты реле УК-ВК могут быть:
- нормально замкнуты (НЗ);
- нормально-открыты (НО).
Но не все способы годятся с точки зрения необходимости контроля целостности.
Для управления «УК-ВК» в пожарной системе можно использовать:
- Выход напряжения с включенным контролем целостности, на котором появляется или исчезает напряжение при сработке пожарной сигнализации;
- Выход напряжения с выключенным контролем целостности, на котором исчезает напряжение при сработке пожарной сигнализации;
- НЗ/НО контакт реле так, чтобы напряжение на катушке «УК-ВК» исчезало при сработке.
Я не уверен формальной допустимости 2 и 3 подхода с точки зрения норм и исхожу из того, что не зачем контролировать линию управления, нарушение которой все равно приводит к переходу исполнительного устройства в состояние защиты.
Но мы же можем подключать несколько «УК-ВК» на одну линию управления, как если бы мы подключали несколько оповещателей или несколько табло «Выход»:
Подключение табло выход обсуждалась в статье: «Какие бывают табло «Выход» и как их правильно подключить».
Вместо табло к контролируемому выходу можно подключать «УК-ВК».
Назовём это гирляндой «УК-ВК», хотя правильное название — линия управления (шлейф) сигнала противопожарной защиты (СПЗ).
К линии СПЗ предъявляется целый ряд неприятных требований: 22.07.2008 N 123-ФЗ статья 82 и ГОСТ 31565-2012, на которые, впрочем, все забивают.
Если соблюсти все требования к автоматизации инженерных систем, то цена таких мероприятий может выскочить даже больше, чем сама пожарная сигнализация.
Объединение направлений средств противопожарной защиты.
Но может можно вообще всем управлять одной линией управления: и звуковым оповещением, и световым оповещением, и управлением автоматикой?
Вот что об этом говорится в ГОСТ Р 53325—2012:
То-есть, СПЗ должны быть разбиты на отдельные направления и объединению есть предел.
Какими устройствами можно управлять сухими контактами реле из пожарной сигнализации?
Это подробно рассматривалось в обзорной статье об управлении инженерными системами при пожаре, а если коротко:
НЗ/НО сухими контактами реле можно управлять:
- Только НЗ — цепью катушки реле, пускателя или контактора, если размыкание цепи приводит к выключению устройства.
- Только НЗ — шкафом управления системой, у которого есть вход «Пожар», размыкание которого приводит к переходу системы в состояние защиты.
- Только НЗ — линией питания устройствами, если размыкание линии приводит к их переходу в состояние защиты.
- НЗ/НО — прибором или шкафом управления, если прибор или шкаф сами контролируют целостность линии управления и выдают соответствующий сигнал при ее нарушении.
Устройства коммутации, аналогичные «УК-ВК».
Для использования устройств в противопожарных системах необходимо наличие не просроченного сертификата соответствия и указаний к применению в руководстве по эксплуатации.
Устройства с маркировкой «УК-ВК» сейчас производят три производителя.
До недавнего времени были только «УК-ВК/01-06» производства «Радий».
Эти «УК-ВК» можно встретить во многих старинных системах пожарной сигнализации:
Сейчас больше применяются «УК-ВК ИСП.10-15» производства Болид.
Или «УК-20/ ..5» производства ИВС-Спецавтоматика.
Существуют подобные устройства с другим названием.
Устройство коммутации и диагностики «УК-Д (01)»:
Устройство управления УУ-1 :
Блок реле внешний «БРВ»:
Все вышеперечисленные устройства должны иметь не просроченный сертификат соответствия для применения в противопожарных системах (для «УК-ВК/01-06» производства «Радий» такого не обнаружил). Более того, как было показано в самом начале, необходимо еще наличие «правильных» формулировок в руководстве по эксплуатации.
Это требование отсекает применение множества более дешевых подобных релейных усилителей:

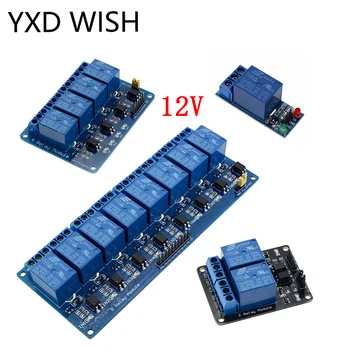

HH54P relay 12v 24v 220v | WAVGAT 1 2 4 8 Channel 5V 12V Relay Module | 12V 1 2 4 6 8 Channel Relay Module With Optocoupler |
Для управления чем на самом деле можно применять УК-ВК.
Чтение этого пункта не желательно для читателей, желающих применить УК-ВК во что бы то ни стало.
Применение конкретных устройств для конкретных задач необходимо сверять с руководством по эксплуатации. Например, есть подозрение, что применение любимых всеми сигнально-пусковых блоков «С2000-СП1 ИСП.1» производства Болид очень ограничено руководством по эксплуатации.
А что же УК-ВК?
Назначение «УК-ВК» согласно руководству по эксплуатации такое:
Только передача сигнала на ППУ.
Вот теперь нужно подумать — стоит ли читать дальше.
Но есть же подобные «УК-ВК» устройства других производителей, например УК-20 «ИВС-Сигналспецавтоматика»!
Руководство по эксплуатации «УК20» (вроде такого же устройства, как и «УК-ВК») содержит немного другие формулировки:
Фраза «и т. д.» нам очень нравиться — идем дальше, предполагая что вместо «УК-ВК» будем применять «правильное УК20» (которое даже на 100р дешевле).
Электромагнитное реле, как основа автоматики. Устройство и принцип действия.
В обычной жизни мы часто сталкиваемся с выключателями. Это всевозможные рубильники, кнопки, тумблеры — они позволяют управлять устройствами дискретно, проще говоря, включать и выключать их. Обычный выключатель представляет собой два контакта, которыми можно замкнуть или разомкнуть электрическую цепь. Дискретное управление различными устройствами в автоматическом режиме предполагает возможность включать и выключать их без участия человека. Именно для этой цели предназначено электромагнитное реле, и именно поэтому без него не обходится ни одна система автоматического управления.Электромагнитное реле – устройство, имеющее группу контактов, которые меняют своё состояние на противоположное при подаче управляющего напряжения.
Рис. 1. Электромагнитное реле
Простыми словами, реле – это выключатель, который выключается не вручную человеком, а электрическим способом, с помощью подачи управляющего сигнала. Для того чтобы стало совсем понятно, рассмотрим принцип действия электромагнитного реле.
Ultrasensitive
Рис. 7. Внешний вид реле Ultrasensitive
Это реле с уменьшенным током управления (рисунок 7, таблица 2), для срабатывания им достаточен ток порядка 0,2…1 мА. Они идеально подходят для устройств с батарейным или микромощным питанием (системы безопасности и сигнализации, детекторы газов, детекторы присутствия) и по своей потребляемой мощности в цепи управления (около 1 мВт) практически не имеют аналогов среди всех остальных приборов для гальванической развязки. Однако микромощность серьезно ухудшила динамические характеристики реле, поэтому время срабатывания при рекомендуемом токе через светодиод составляет порядка 3…3,5 мс, а время отпускания – 0,6…1 мс (лучшие значения – для реле с типовым током переключения 1 мА).
Таблица 2. Сверхчувствительные реле
Наименование | Корпус | Контакты | Максимальное рабочее напряжение, В | Ток нагрузки, не более, мА | Минимальный (рекомендуемый) ток срабатывания, мА |
G3VM-61G2 | SOP4 | 1a | 60 | 400 | 1 (2) |
G3VM-61G3 | SOP4 | 1a | 60 | 400 | 0,2 (0,5) |
G3VM-201G1 | SOP4 | 1a | 200 | 200 | 1 (2) |
G3VM-201G2 | SOP4 | 1a | 200 | 200 | 0,2 (0,5) |
G3VM-351G1 | SOP4 | 1a | 350 | 100 | 1 (2) |
G3VM-401G1 | SOP4 | 1a | 400 | 100 | 0,2 (0,5) |
G3VM-601G | SOP4 | 1a | 600 | 90 | 1 (2) |
G3VM-601G1 | SOP4 | 1a | 600 | 70 | 0,2 (0,5) |
Сопротивление каналов у этих реле равно от 1 Ом для G3VM-61 до 35 Ом у G3VM-601G1 и 45 – у G3VM-601G, емкость контактов, соответственно, уменьшается от 130 до 30 пФ. Произведение емкости и сопротивления контактов у всех реле превышает 100 единиц, что делает их малопригодными для коммутации средне- и высокочастотных аналоговых сигналов.
Адресные реле вместо УК-ВК.
Адресные модули устанавливаются где угодно в любой момент времени.
Именно поэтому всячески приветствую появление адресных релейных модулей, особенно тех, которые не требуют отдельного питания, а питаются только от АЛС.
Кроме того, применение адресных релейных модулей менее спорно с точки зрения нормативных документов и руководств по эксплуатации, чем применение «УК-ВК» для тех же задач.
Релейные модули со слабыми выходами появились давно.
Но существуют и релейные модули, не требующие питания 12/24В, но с силовыми выходами.
Они либо используют бистабильные реле слабого потребления, либо имеют достаточно высокое для передачи питания напряжение в АЛС, либо питаются от силовой цепи, которой управляют.
Это силовой релейный модуль «РМ-1С», устройство управления адресное «УУ-1А» и адресный исполнительный модуль для коммутации нагрузки в цепях 220 В «ИСМ220».
Применение таких устройств сводит на нет необходимость применения «УК-ВК».
Организация отдельного узла размещения оборудования.
В венткамере могут быть системы, которые не могут управляться сухим контактом реле.
Например, шкафы управления противодымной вентиляцией.
Одним сигналом 24В может быть и можно было управлять и «УК-ВК» и шкафами управления.
Но из-за того, что разные инженерные системы должны управляться независимыми каналами может быть необходимо наличие несколько линий СПЗ в одном месте.
Но расширители выходов напряжения и реле требуют питания и линии связи RS-485.
Поэтому часто имеет смысл организация отдельного узла размещения оборудования с отдельным РИП.
И прокладывание от центрального узла линии интерфейса RS-485 в отдельный узел размещения оборудования.
