Зенитные фонари: что это такое, особенности эксплуатации

Монтаж зенитного фонаря

Установка зенитных фонарей осуществляется на крыше здания, и необходим допуск персонала на осуществление высотных работ, проведение соответствующего инструктажа.

Монтаж некоторых видов зенитных фонарей, например, самонесущих купольных, относится к работам высокой категории сложности и выполняется специализированными предприятиями.

Общие принципы монтажа зенитных фонарей

Зенитный фонарь, монтаж

Ряд фирм наладили изготовление зенитных фонарей «под ключ». Установка зенитных фонарей такого типа сводится к доставке их на место и фиксации над проёмом в крыше при помощи готового набора крепежных изделий.

В самом общем случае монтаж зенитных фонарей сводится к трём операциям:

• Сборка стакана (основания) зенитного фонаря,
• Монтаж рамы фонаря,
• Остекление зенитного фонаря.

В ряде случаев осуществляются подготовительные мероприятия: натяжка страховочных сетей, зачистка от мусора и выравнивание поверхности, на которую будет монтироваться зенитный фонарь, и т.д.

Сборка и изготовление зенитного фонаря для освещения

Рассмотрим все эти операции на типовом примере сборки зенитного фонаря, осуществлённой над кабинетом техбюро цеха по переработке пластмассы одного из промышленных предприятий Подмосковья.

Все сборочные единицы зенитного фонаря изготовлены на ремонтном участке указанного цеха.

1. Сборка стакана зенитного фонаря

Зенитный фонарь в разрезе

1.1. Зачистка плиты перекрытия по контуру проёма под зенитный фонарь при помощи шлифовальной машинки.

1.2. Укладка по периметру проёма полосы рубероида и резиновой ленты-уплотнителя.

1.3. Установка поверх пакета «рубероид-резиновая лента» стакана зенитного фонаря – основания для крепления фонарной рамы.

Стакан квадратной формы сварен из четырёх швеллеров серии «П» высотой 30 см и шириной полки 10 см. Подъём на крышу- автокраном строительного цеха предприятия.

1.4. Крепление швеллерной коробки к потолочному перекрытию – при помощи анкеров сквозь слой резинового уплотнителя и рубероида.

2. Монтаж рамы фонаря

Монтаж наклонного зенитного фонаря

2.1. Рама фонаря сварена из четырёх отрезков уголкового профиля внутренними частями уголков к центру рамы. С внешней стороны одного из профилей были приварены дверные петли для откидывания рамы. Со всех сторон в вертикальных сторонах уголков профрезированы отверстия для стока воды – шпигаты.

2.2. Крепление поверх швеллерной коробки резиновой ленты – уплотнителя. Крепление было осуществлено при помощи винтов с потайной головкой с шагом в 5-6 см по всему периметру основания фонаря.

2.3. Установка рамы фонаря по месту на полки швеллеров. Рама была наложена на резиновый уплотнитель поверх швеллеров основания и отцентрована по осям симметрии швеллерной коробки. Петли рамы приварены к полкам швеллерной коробки

3. Остекление зенитного фонаря.

Зенитный фонарь после монтажа

3.1.Укладка на «полки», образованные горизонтальными частями уголкового профиля, резиновой ленты-уплотнителя.

3.2. Укладка поверх уплотнителя листа плексигласа толщиной 3 мм.

3.3. Установка штапиков – полого алюминиевого профиля квадратного сечения 40х40 мм. Крепление штапиков – винтами через сквозные отверстия к вертикальным полкам уголков рамы.

Открытие зенитного фонаря осуществляется при помощи эксцентрикового механизма.

Удаление снега в зимнее время – таянием от потока горячего воздуха от переносной тепловой пушки с вытеканием талой воды через проделанные при сборке рамы фонаря отверстия-шпигаты.

Принцип установки самостоятельной системы достаточно прост

После разметки выбранного места подготавливается проем крыши под будущую установку. Обязательно крепится предохранительная сетка.

Затем собирается и монтируется по представленной схеме сама металлическая конструкция. После монтажа обрешетки устанавливают стеклопакеты. Окончательно всю конструкцию крепят вместе с декоративными элементами.

Ставятся такие зенитные фонари на любом участке крыши нового или старого дома. При сборке ленточные фонари, например, накладываются на стальные прогоны (швейлеры, квадратные трубы, уголки), на железобетонную основу.

Они часто оборудуются системой для удаления дыма, лишнего тепла, ядовитых испарений, как на больших новых объектах, так и при реконструкции старых зданий.

Материал основания и наполнители подбираются индивидуально, в зависимости от вида кровли, конструктивных составляющих зенитного фонаря, архитектуры и функционального назначения постройки.

Высокие эксплуатационные характеристики и современный дизайн делают зенитные фонари самыми популярными конструкциями при строительстве современных гражданских, промышленных зданий.

В проектах строительства (или реконструкции) объектов расчеты и согласования по зенитному фонарю проводят, как минимум в 4 разделах, что обусловлено ролью этих конструктивных элементов в обеспечении защитных свойств ограждающей оболочки домов, зданий, освещения, а часто и аэрации (вентиляции) помещений.

Несмотря на сравнительную простоту конструкции и небольшую долю заполнения в общей площади покрытия дома или здания, световые или комбинированные светоаэрационные фонари могут решить проблему недостатка естественной освещенности рабочих мест и функциональных зон помещений. В свою очередь с помощью аэрационных (или «дымовых») и светоаэрационных фонарей обеспечивают естественную вентиляцию домов, зданий и выполнение противопожарных требований по дымоудалению в случае пожара на объекте.

Дополнительными бонусами мероприятий по естественному освещению и естественной аэрации помещений становятся сокращение расходов на энергоносители и снижение (или нивелирование) зависимости от систем электроснабжения

Поэтому зенитному фонарю уделено большое внимание в действующей нормативно-правовой базе страны, причем поддержка проектирования, установки и эксплуатации обеспечивается целевыми профильными СП 363.1325800.2017, МДС 31-8.2002, ГОСТ Р 54850-2011 и др

Зенитные фонари для кровли

Зенитные фонари в промышленных зданиях используются для организации естественного освещения крупногабаритных строений с большими пролетами. Они могут устанавливаться на одно- и двухскатных, а также на плоских крышах (эксплуатируемых и нет). При этом применение зенитных фонарей не зависит от разновидности кровли. Они могут сочетаться с металлочерепицей и другими типами профилированного металла, полимерными мембранами или рулонным битумным покрытием.

Если вам требуется установка промышленных зенитных фонарей дымоудаления, обратитесь в компанию «Меркор-ПРУФ». Мы предлагаем проектирование, установку и обслуживание ленточных и точечных конструкций mcr PROLIGHT.

Назначение зенитных фонарей

Зенитные фонари для кровли помогают решить проблему освещенности сооружений большой площади. Их световая активность больше в 2–2,5 раза, чем у классических вертикальных окон той же площади. Благодаря своим особенностям конструкции большинство конструкций помогают наладить систему эффективной вентиляции сооружения без применения принудительный вытяжки и электрических приводов – перегретый воздух выходит из здания естественным способом. Кроме того, данные конструкции позволяют создать эффективную систему дымоудаления.

Разновидности зенитных фонарей

Промышленные зенитные фонари классифицируются по разным признакам.

По материалу светопроницаемого элемента выделяют:

• зенитные фонари из поликарбоната. Поликарбонат – современный, легкий, прочный и удобный в использовании прозрачный материал. При необходимости такая конструкция может быть оборудована тонированным материалом. Он несколько снижает пропускную способность, но будет довольно эффективным решением для регионов с жарким климатом;
• из стекла. По требованиям техники безопасности изготовление зенитных фонарей данного типа предполагает использование не обычного стекла, а ламинированного либо органического, которое не даст опасных осколков при повреждении.

По типу конструкции различают:

• ленточные зенитные фонари. Они представляют собой продолговатые конструкции с плоским, арочным или треугольным сводом. Устанавливаются либо вдоль конька крыши, либо между стропильными фермами. Как правило, ширина составляет 1–6 м при длине 10–15 м. Это один из наиболее эффективных инструментов для получения естественного освещения;
• точечные зенитные фонари. Они представляют собой квадратные или прямоугольные конструкции, заполненные сотовым или монолитным поликарбонатом. Предназначены для освещения определенного участка внутреннего пространства. Как правило, у таких фонарей небольшие размеры (для промышленных и общественных сооружений примерно 3 х 3 м).

Рамы зенитных фонарей могут быть выполнены из стали, алюминиевых сплавов, полимеров. Последние отличаются доступной ценой и стойкостью к коррозии, но они могут быть использованы только в регионах с мягким климатом, так как имеют низкую прочность при отрицательных температурах. Для крупногабаритных изделий применяется только сталь.

Правила изготовления и монтажа зенитных фонарей

Чтобы организовать более равномерное и эффективное освещение всего внутреннего пространства сооружения, рекомендуется:

• использовать несколько зенитных фонарей небольших и средних размеров;
• делать площадь остекления зенитного фонаря не менее 2 м2;
• поднять зенитные фонари над кровельным пирогом минимум на 30–40 см, что предотвратит заметание свода снегом и поможет сохранить эффективность конструкции в зимний период.

Такая конструкция может обойтись несколько дороже, чем применение одного фонаря большого размера, но экономия на освещении затененных участков быстро компенсирует разницу в стоимости

При монтаже зенитного фонаря на промышленном здании особое внимание следует уделять герметичности и утеплению мест сопряжения с несущими конструкциями стропильной системы. Небрежное выполнение такой работы может привести к образованию протечек и увеличению теплопотерь здания

Если у вас возникли вопросы по условиям приобретения и монтажа зенитных фонарей, обратитесь к нашим специалистам по телефону или электронной почте, которые указаны в верхней части страницы.

По требованиям техники безопасности изготовление зенитных фонарей данного типа предполагает использование не обычного стекла, а ламинированного либо органического, которое не даст опасных осколков при повреждении.

Зенитные фонари: особенности, использование, плюсы и минусы

Зенитные или световые фонари, несмотря на название, вовсе не являются электрическими приборами. Хотя, освещение — это действительно одна из их основных функций. Давайте рассмотрим особенности зенитных фонарей, их виды, использование, достоинства и возможные недостатки.

Под зенитными фонарями понимаются световые проёмы, которые устанавливаются непосредственно на кровле здания, на плоскости покрытия.

Некоторые разновидности зенитных фонарей в целом схожи с мансардными окнами, но есть и совершенно особые конструкции, которые не спутаешь ни с чем другим.

Каким бы ни был зенитный фонарь, он будет состоять из двух частей: каркаса, опоры, которая устанавливается на балки или плиты перекрытия, а также светопропускающей части, остеклённой, состоящей из отдельных панелей, купола или многогранных сводов.

Каркасом зенитных фонарей сейчас чаще всего выступает алюминиевый профиль, сталь или ПВХ, деревянные конструкции постепенно остаются в прошлом. В качестве остекления в последнее время используется не обычное оконное стекло, а более надёжное и крепкое акриловое стекло или поликарбонат. Они заметно снизили риск разрушения конструкции, например, под воздействием слоя снега или сильного ветра.

По особенности устройства световые фонари принято делить на глухие, то есть не открывающиеся, и с системой открытия. Она может быть механической, то есть ручной, а может представлять собой автоматизированную систему с электроприводом.

Открывающиеся зенитные фонари не только обеспечивают доступ естественного света в помещение под крышей, но и служат дополнительным источником свежего воздуха, выступая частью системы вентиляции.

Дополнительная функция световых фонарей — отведение дыма в случае возникновения пожара. В таком случае устанавливается специальная система, открывающая световой проём в случае пожара с помощью пневматического или электрического механизма. В этом случае зенитный фонарь становится важным сегментом системы противопожарной безопасности.

Согласно ГОСТ З 54850–2011, зенитные фонари не могут занимать более чем 15% всей поверхности кровли. Главные требования к таким световым конструкциям:

• защита от вандализма и нежелательного проникновения внутрь.
• хорошая гидроизоляция, помещение должно быть защищено от осадков, возникновения плесени и сырости.
• должна быть возможность провести уборку, мойку окон.

Монтируются зенитные фонари на скатной, плоской и мягкой кровлях, а монтажный шов принято выполнять по типу «вечный стык».

Основные типы зенитных фонарей: точечные и ленточные. Ленточные принято устанавливать на крышах с наклоном порядка 5 градусов, на мягких кровлях. Короба-каркасы в таких случаях располагаются параллельно. Лючок для удаления дыма легко встроить именно в ленточные световые фонари, размеры которых могут быть самыми разными, в зависимости от конфигурации самого здания.

Точечные зенитные фонари могут быть купольными, пирамидальными, арочными, многогранными. Чаще всего они применяются для создания зимнего сада или оранжереи на верхнем этаже, однако могут просто служить главным источником света.

Преимущества установки зенитных фонарей:

• мощный источник естественного света. Зенитный фонарь на кровле обеспечивает куда больше солнечного света, чем обычные стеновые стеклопакеты.
• можно сэкономить на электрическом освещении.
• открывающиеся зенитные фонари обеспечивают эффективную естественную вентиляцию.
• комфортный микроклимат в комнатах под кровлей.
• купольный, многогранный или пирамидальный зенитный фонарь станет хорошим, оригинальным украшением крыши.

Благодаря таким достоинствам, зенитные фонари применяются и в жилых, и в промышленных, коммерческих зданиях.

К недостаткам световых фонарей можно отнести:

• дополнительные затраты на покупку и установку конструкции. Цена будет зависеть от размеров проёма, наличия автоматической системы открывания, электропривода, использовавшихся материалов.
• планировать установку зенитных фонарей следует на этапе проектирования кровли.
• самостоятельно установить конструкцию сложно, необходима помощь специалистов.
• неправильный монтаж, нарушение технологии могут привести к тому, что в помещении будет дуть, появится сырость, остекление будет «потеть».

Резюмируем: зенитные фонари выступают не только источником света и свежего воздуха, это активная часть обустройства экстерьера здания и дизайна помещения под кровлей. опубликовано Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! econet

Фонари промышленных зданий

Для верхнего освещения и аэрации помещений промышленных зданий применяют специальные устройства, называемые фонарями. В зависимости от функционального назначения фонари подразделяются на световые, светоаэрационные и аэрационные.

Основные типы светоаэрационных фонарей показаны на рис.36.

Рис.36. Основные типы светоаэрационных фонарей

а) прямоугольный; б, в) трапециевидные, г) треугольные; д) М-образные; е) шедовый; ж-и) зенитные

Тип фонарей назначают в зависимости от параметров внутрицеховой среды и климатических условий района строительства.

Номинальную высоту остекления принимают для фонарей шириной 6 м — 1500, 1750 или 2 х 1250 мм, а для фонарей шириной 12 м — 1750, 2 х 1250 или 2 х 1500 мм.

Расчетную высоту фонаря определяют на основании световых и аэрационных расчетов.

Помимо П-образных фонарей для верхнего освещения помещений производственных зданий применяют зенитные, которые в отличие от обычных П-образных фонарей могут располагаться в отдельных точках покрытия (рис.37).

Рис.37. Зенитные фонари из органического стекла:

а) точечного типа; б) панельный

Зенитные фонари подразделяются на точечные (рис.37, а) с размерами светового проема 1200 х 1400 мм и панельные (рис.37, б) со световыми проемами 1400 х 6000 мм.

Расстояние между зенитными фонарями и от фонарей до стен принимается не менее 6 м. Общая площадь проемов зенитных фонарей не должна быть более 15% площади покрытия, а площадь проема одного фонаря — не более 12 м2.

В последнее время для остекления производственных зданий разработан новый ячеистый материал на основе поликарбоната (сотовый поликарбонат), который отличается высокой ударопрочностью и хорошими теплоизоляционными свойствами.

Сотовая поликарбонатная система «АКРИСЕТ» состоит из несущего алюминиевого профиля и резиновых уплотнителей из термосветоозоностойкой резины, позволяющих осуществлять крепление поликарбоната толщиной от 6 до 23 мм (рис.38).

Рис.38. Варианты крепления поликарбонатной системы «АКРИСЕТ» (а) и детали крепления (б-д):

1-поликарбонатная крышка пластиковая; 2- профиль стыковочный; 3- резиновый уплотнитель;

4-подкладка пластиковая; 5- опора из алюминиевого профиля

Поликарбонатные панели размером 1500 х 6000 и 3000 х 6000 мм устанавливаются через пластиковые подкладки на опоры из алюминиевого профиля и в местах стыковки закрываются пластиковыми поликарбонатными крышками

Другой разновидностью горизонтальных светопрозрачных конструкций является замковая поликарбонатная система, состоящих из панелей в виде лотков шириной 600 мм, длиной 12000 мм и U-образного замкового соединительного элемента (рис.39).

Рис.39. Замковая поликарбонатная система:

1-поликарбонатная лотковая панель; 2- U- образный замок; 3- крепежный анкер; 4- металлический прогон; 5- торцовая заглушка; 6- шурупы

Замковая система монтируется на металлические прогоны с помощью анкеров из нержавеющей стали. В собранном виде покрытие представляет собой единую мембрану, не имеющую сквозных отверстий.

Для зданий и помещений со значительным избытком явного тепла следует применять светоаэрационные или аэрационные фонари (рис.40).

В зданиях с нормальным температурно-влажностным режимом для целей аэрации рекомендуется применять обычные световые фонари с открывающимися переплетами. Мерой защиты проемов фонарей от задувания может быть установка перед переплетами ветрозащитных панелей (рис.40, а).

Для зданий с большим выделением производственного тепла устраивают специальные аэрационные фонари системы КТИС, ПСК-2, Гипромеза, Батурина, МИОТ-2, ЛенПСП и др.

Наиболее экономичными и распространенными являются аэрационные фонари системы КТИС, в которых ветрозащитные панели выполняют поворотными, укрепляя их на нижней горизонтальной оси (рис.40, б).

В фонарях ПСК-2 поворотная ветрозащитная панель укреплена на средней горизонтальной оси (рис.40, в).

Фонарь системы Гипромеза (рис.40, г) устанавливают на зданиях с незначительным тепловым напором, а регулировку расхода воздуха осуществляют с помощью клапана, состоящего из двух верхних плоскостей.

Туннельный фонарь освещаем темные места дома с помощью световодов

Длина ленточных конструкций может достигать 120м. Наиболее распространенные длины односкатных: 6м, 12м, 18м, 24м, 48м.

Односкатные фонари пролетом до 1м из системы Danpalon выполняются без каркаса. Пролетом от 1 до 1,5м с использованием специальных продольных алюминиевых спейсеров и коннекторов. Для обеспечения несущей способности односкатных фонарей пролетом более 1,5м необходим металлический каркас (поперечные прогоны). Благодаря разработанным технологичным решениям деталей фонарей обеспечивается их надежная герметизация и работа в условиях знакопеременных нагрузок и температур.

В настоящее время существует множество способов обустроить надлежащее освещение в помещении. Кроме окон или витражей устанавливаются зенитные фонари. Они монтируются в крыше, ведь это специальные потолочные окна. Их конструкция отличается от тех же витражей выпуклостью и нестандартной, куполообразной, полукруглой или трапециевидной формой, благодаря чему свет рассеивается намного лучше, а сами фонари выступают в роли прекрасных осветительных приборов. Стандартные окна не могут так же хорошо распределять свет по помещению, так как плоскость может только пропускать, но не рассеивать его.

Компания «Сфера-М» предлагает услугу профессионального монтажа зенитных фонарей. Кроме этого, выполним:гидроизоляцию подвала и фундамента, гидроизоляцию кровли жидкой резиной , а также гидроизоляцию бассейнов и прудов.

Виды и их отличия

Есть несколько разновидностей зенитных фонарей, у каждого из которых есть свои особенности. Итак, первая классификация по типу рассеивающего элемента:

• из стекла;
• из поликарбоната;
• из специальных видов стекла (ламинированное или оргстекло).

Самая бюджетная разновидность -первая, поликарбонат стоит дороже и имеет больший вес. Третий вариант используется в основном для осуществление дизайнерских задумок.

По типу конструкции зенитные фонари бывают:

• ленточными;
• стационарными.

Стационарные конструкции имеют небольшие габариты. Данный вид освещает конкретную точку. Ленточные зенитные фонари представляют собой световые проемы продолговатой формы, длина которых может доходить до 15 метров. Чаще используются в промышленности.

По типу материала рамы можно выделить:

• алюминиевые;
• пластиковые.

Пластиковые фонари имеют легкий вес и демократичную цену, устойчивы к коррозии и неприхотливы в уходе. Алюминиевые рамы – стоят дороже, но и обладают большей прочностью по сравнению с пластиком.

Преимущества

Из недостатков зенитных фонарей можно отметить только достаточно высокую цену, а вот достоинств у такого освещения множество.

Во время всего дня вы получаете свет от природного источника, а значит экономите электроэнергию. Кроме этого, есть польза и для здоровья. С помощью таких систем можно организовать отличное проветривание в помещении и тем самым удалить из дома неприятные запахи, а при экстренных ситуациях даже задымление. Также вы сэкономите теплоносители. Объект хорошо нагревается от солнечного тепла. В самые ясные дни зимы можно свести отопление к минимуму.

Зенитные фонари будут прослужат вам несколько десятилетий, а эстетичный внешний вид придаст помещению особенную солидность.

Тонкости монтажа зенитных фонарей

Невыполнение требований по герметизации

Зенитные фонари по своему целевому назначению отличает отменная герметичность конструкции, которая достигается в два этапа:

• дождевой экран  в качестве первого наружного контура,
• воздухонепроницаемый уплотнитель – как второй внутренний контур.

На представленном рисунке уплотнитель имеет контакт с атмосферными воздействиями (осадки, ультрафиолет), что естественно приводит к его ускоренному износу.
На данном рисунке уплотнитель защищен металлическим нащельником и соответственно прослужит значительно дольше.

Дождевой экран должен препятствовать проникновению воды внутрь конструкции, и ее контакту со вторым контуром уплотнения.

Между двумя контурами герметизации — обязательно предусматривается полость для вентиляции и дренажа, а также для выравнивания разности давления между внутренней и внешней стороной кровли.

Отсюда следует, что конструкция монтажных стыков должна быть выполнена так, чтобы максимально исключить атмосферное влияние (ветер, осадки и ультрафиолетовое излучение) на «быстро изнашиваемые» строительные материалы.

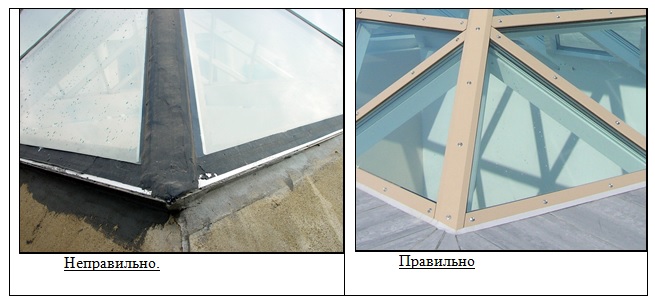

Примеры неправильного и правильного использования данного принципа показаны на нижних фото.

Виды зенитных фонарей

Классифицировать фонари можно по целому ряду признаков.

Возможность распахивания створки

По данному признаку фонари делятся на:

• Глухие. Открывать такой фонарь нельзя, так что он может выполнять только одну функцию — служить источником естественного освещения.
• Открывающиеся. Как ясно из названия, створку можно открыть, обеспечив тем самым проветривание или дымоудаление.

Открывающийся зенитный фонарь обеспечивает выход на кровлю

Створка может открываться:

• вручную: при помощи подсоединённой к ней длинной штанги;
• при помощи электро- или пневмопривода.

Современные фонари с приводом комплектуются датчиками, благодаря которым проём автоматически закрывается при появлении осадков и открывается при обнаружении в помещении дыма или высокой температуры.

Существуют автоматически открывающиеся фонари с аккумуляторами — они не зависят от работоспособности электросети.

Форма в плане может быть:

• круглой;
• прямоугольной;
• многоугольной.

Материал светопропускающего элемента

Используются различные виды стекла (обычное, триплекс и др.) и прозрачные полимеры — органическое стекло, поликарбонат, светопропускающая разновидность ПВХ, полиэфир и пр.

О преимуществах и недостатках наиболее часто применяемых материалов поговорим в разделе о проектировании.

Форма светопропускающего элемента

Применяются такие варианты:

• плоский элемент;
• двускатный;
• в виде пирамиды;
• криволинейный: в виде арки или купола.

Криволинейные элементы изготавливают преимущественно из полимеров. При этом пластик превращается в предварительно напряжённую конструкцию, в силу чего становится намного более прочным.

Пирамидальная конструкция при большом угле наклона граней менее подвержена ударам градин.

Пирамидальный зенитный фонарь хорошо переносит град и снегопады

Огнестойкость

Зенитные фонари, светопропускающие элементы которых изготовлены из оргстекла, стеклопластика и прочих полимерных материалов, можно применять:

• в зданиях I и II степеней огнестойкости;
• в помещениях категорий Г и Д, если используемые материалы покрытия относятся к группам НГ, Г1, Г2.

Для изготовления огнестойких (противопожарных) фонарей используется пожаростойкое стекло. При выборе такого изделия необходимо руководствоваться нормируемым пределом огнестойкости крыши. Устанавливаются огнестойкие зенитные фонари на торговых центрах, бассейнах, спортзалах, производственных цехах.

Предел огнестойкости нормируется по потере:

• несущей способности R;
• целостности E;
• теплоизолирующей способности I.

Конструктивное исполнение

Фонари бывают:

• Точечными. По размерам напоминают обычное окно, предназначены для освещения небольшой зоны.
• Ленточными. Имеют большую протяжённость и устанавливаются вдоль почти всей крыши. Применяются в больших постройках, таких как ангары, складские помещения, цеха промышленных предприятий, торговые павильоны. Зенитные фонари ленточного типа используются для освещения больших производственных площадей

Материал рамы и контура опирания

Эти элементы могут изготавливаться:

• из стальных профилей;
• из алюминиевых профилей — более предпочтительный вариант, так как алюминий обладает коррозионной устойчивостью и очень мало весит;
• деревянные бруски (применяются в очень редких случаях).

Наличие светопроводящей шахты

Фонари с такими шахтами устанавливаются в помещения с подшивными (подвесными) потолками. Шахта — это короб с зеркальным покрытием изнутри, который проводится сквозь потолок.

Видео: зенитный фонарь из стеклопакетов

Это интересно: Современные системы дымоудаления – роскошь или необходимость?

Типы фонарей по конфигурации и назначению ↑

По типу зенитные фонари подразделяют на точечные и ленточные. Отдельно стоит выделить купольные конструкции, которые тоже причисляют к точечным.

Световые пирамиды на крыше

Небольшие световые проемы может позволить себе практически каждый владелец частного дома. Такое остекление подойдет для спальни, кухни, ванной комнаты, зимнего сада, мансарды. Формы могут быть самыми разными: квадрат, круг, прямоугольник, купол, пирамида.

Неудивительно, что нестандартный выбор в первую очередь делает тот, кто хочет сэкономить на электроэнергии для освещения помещения. Кроме того, естественный дневной свет не вредит зрению в отличие от искусственных источников, к тому же, визуально создаётся эффект открытого неба – в помещении будет отражаться состояние погоды – солнечной или пасмурной.

Точечное окно на плоской кровле

Производители оконных конструкций выпускают готовые кровельные окна – стеклопакеты с контуром уплотнения, защитой от влаги и мостиков холода. Проще всего монтировать стеклопакет на стадии строительства дома.

Купольный зенитный фонарь

При изготовлении зенитных фонарей не существует стандартов, что открывает широкие возможности для дизайна и практической стороны вопроса. Купольная застекленная конструкция выглядит, как многогранная или округленная надстройка из стекла, полиэфира, акрила или поликарбоната, которая увенчивает крышу здания.

Ленточные зенитные фонари, как на фото ниже, практически не используются для частного домостроения, так как рассчитаны на большие длинные помещения. Такие конструкции чаще всего можно встретить в производственных цехах, ангарах или складах, то есть там, где обычные окна попросту неэффективны из-за слишком большого внутреннего пространства.

Ленточная конструкция на крыше производственного цеха

Преимущество прозрачной стеклянной ленты на крыше здания перед обычными, пусть даже большими боковыми окнами, очевидно – солнечный свет проникает сверху вне зависимости от времени дня – его не закрывает противоположная часть постройки. Если солнечные лучи, точнее, ультрафиолетовое излучение нежелательно, то можно установить защиту от УФ в виде панелей со специальной плёнкой.

Эффект ощущается также и в проветривании – наверху устанавливают люки по принципу форточек, которые всегда можно открыть в нужное время вручную или автоматически. По законам физики тёплый воздух устремляется вверх и уносит с собой все запахи в атмосферу через открытые проходы. При необходимости там дополнительно устанавливают вытяжные вентиляторы.

Многолетние наблюдения, подтверждённые научными исследованиями, показали, что на предприятиях, где в цехах превалирует естественное освещение, повышается производительность труда, и сотрудники не так часто берут больничный лист.

Учитывая этот фактор плюс снижение затрат на электроэнергию для осветительных приборов, такое решение очень выгодно для работодателя.

Ленточный фонарь с треугольным сводом

Нестандартное решение
