Рубеж пожарная сигнализация

Область применения

Благодаря модульному построению систем Рубеж можно обеспечивать эффективную защиту как небольших, так и масштабных объектов.

Использование защищенного протокола передачи данных по адресным каналам связи, соединяющих между собой приемно-контрольные блоки и адресные устройства, позволяет применять пожаротушение Рубеж в сложных эксплуатационных условиях, которые отличаются присутствием электромагнитного излучения и наводок. Имеющиеся в наличии электронные блоки сигнализации позволяют выполнять анализ сигнала, получаемого из адресного канала связи, на основе чего впоследствии могут реализоваться следующие функции:

• управление оборудованием автоматического пожаротушения;
• речевое оповещение персонала;
• управление устройствами, посредством которых осуществляется извещение о начавшемся пожаре;
• управление средствами дымоудаления, вентиляции, огнезащиты;
• передача предупреждающих тревожных сигналов на пульт пожарной службы.

ПРИНЦИПЫ МНОГОРУБЕЖНОЙ ОХРАНЫ

Основной задачей любой системы охранной сигнализации является надежность, достоверность и своевременность обнаружения нарушителя.

Достигается это, в том числе, и организацией нескольких линий защиты объекта, каждая из которых должна однозначно идентифицироваться на посту или пульте охраны.

То есть, оператор должен знать в какой цепи (шлейфе) сработал охранный датчик. При использовании адресной сигнализации все может оказаться вообще замечательно, поскольку каждый адресный извещатель имеет свой уникальный номер и проблем с его идентификацией, во всяком случае на уровне приемно контрольного прибора не будет.

Таким образом, при наличии на объекте собственного поста охраны все решается достаточно просто. На сегодняшний день существуют устройства, способные передать такую информацию и на ПЦО.

Однако, многие пульты такой возможности еще не имеют, поэтому извещатели объединяются в группы, отвечающие за тот или иной участок объекта.

На практике сигнализация минимально должна идентифицировать следующие зоны:

Периметр объекта (первый рубеж охраны).

В него входят датчики блокировки окон, дверей, других строительных конструкций, имеющих недостаточную техническую укрепленность.

Таким образом, при их повреждении формируется сигнал тревоги еще на том этапе, когда нарушитель не проник внутрь объекта. То есть обеспечивается раннее обнаружение попытки проникновения.

Еще раз обращаю внимание, то что здесь говорится, эффективно в случаях, когда охранная сигнализация выведена на пост или пульт, имеющие возможность физического реагирования на сигнал тревоги. Внутренний объем помещений (второй рубеж сигнализации).

Внутренний объем помещений (второй рубеж сигнализации).

Для его блокировки используются извещатели объемного обнаружения различного принципа действия. Они формируют сигнал тревоги, когда злоумышленник уже проник внутрь охраняемого объекта.

Что нам это дает?

• во-первых, мы страхуем средства периметральной сигнализации, которая по разным причинам может не сработать;
• во-вторых, срабатывание технических средств охраны второго рубежа непосредственно после первого свидетельствует, что, скорее всего, первая тревога не была ложной.

По аналогии можно рассмотреть работу следующих рубежей охраны, в том числе и внутренних помещений (как в рассмотренном ранее случае с хранилищем ценностей).

Что делать, когда работа в редакторе завершена

Пока вы используете демо-версию, напоминания о том, что скоро она закончится и пора бы приобрести лицензию будут достаточно частыми, но в целом процессу рендеринга не мешают, что пожалуй самое важное при использовании во время триал-доступа. Если с приложением возникли какие-либо технические проблемы, то всегда можно обратиться поддержку и вернуть средства, если проблему не удалось решить

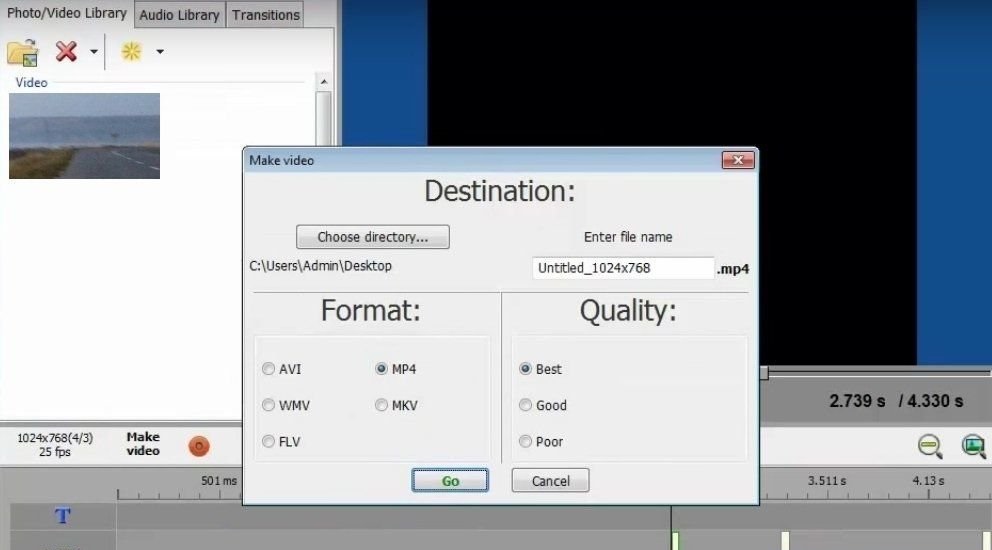

Когда работа с видеороликом закончена, его можно сохранить в нескольких популярных форматах: AVI, MPEG, AVI, VOB, MP4, DVD, WMV, 3GP, MOV, MKV. Такого набора, как правило, более чем достаточно. Качество рендера также вполне отвечает современным стандартам.

То, что приложение платное не относит его в автоматически в разряд плохих или неудобных, как считает определенный процент пользователей сети. Подобная функциональность действительно редко встречается, а возможность использовать полную демо-версию отлично закрывает разовую потребность в видеоредакторе.

Защита от халатности.

Показательно одно из последних сообщений в дискуссии форума Рубеж vs Болид.

Приведу его полностью, да не оштрафует меня Яндекс.

От себя добавлю — заткнуть Рубеж очень непросто.

В отличие от Болид в Рубеж нельзя подключить только один ввод питания к устройству и в опциях указать «не контролировать второй ввод» необходимо вытащить несколько проводов из двухрядных клеветников.

В резервном источнике питания две АКБ — нужно отключить их обе.

Автомат, отключающий РИП найти бывает тоже непросто.

«… если так сделать, то обслуживающая организация перестанет качественно обслуживать объекты …» — это ведь правда!!!

Даже этих причин достаточно, чтобы адресную систему пожарной сигнализации на основе оборудования ТМ Рубеж начали недолюбливать нерадивые монтажники. Но что делать если реальность одновременно состоит из сказок ВНИИПОиЧАВО и тем фактом, что стоимость ТО объекта, в результате тендеров, оказывается дешевле стоимости бензина, чтобы туда ездить.

РМ-1С.

Стоит 1647р.

Приведенное выше руководство по эксплуатации является также документом и на адресный силовой релейный модуль «РМ-1С».

Этот модуль содержит один силовой выход с нормально разомкнутыми релейными контактами, коммутирующие более 5А.

Для того, чтобы контакты замкнулись в дежурном режиме, необходимо указать начальное состояние в конфигурации модуля. Конфигурировать модуль можно непосредственно с панели прибора «Рубеж-2ОП».

Этот модуль уже можно смело использовать для непосредственного управление силовыми цепями, например, для отключения вентиляции.

Самым правильным способом отключения вентиляции будет подача логического сигнала на контроллер системы вентиляции нормально-замкнутыми контактами — но в этом случае достаточно модуля «РМ-1» со слабыми контактами.

Если же шкаф управления вентиляцией простой, не содержит логического контроллера и использует только силовую логику, то отключение такой вентсистемы грамотно осуществлять разрывом цепи контактора. Для этого как раз подойдут силовые контакты модуля «РМ-1С», которые включаются последовательно с кнопкой «Стоп».

Еще одна задача отключения, которую может решить «РМ-1С» — это обесточивание нормально открытых противопожарных клапанов ОЗК (огнезадерживающих клапанов) (если предположить что контроль цепи управления такими клапанами не нужен).

РМ-1К, РМ-4К.

Стоят1640р и 2571р соответственно.

Этот адресные релейные модули с транзисторными выходами , аналогичные адресному релейному модулю «С2000-СП2 ИСП.2» ИСБ Болид.

Бывают на 1 или на 4 выхода с контролем целостности линий, но применение модуля с 4-мя выходами намного выгоднее.

Максимальный коммутируемый ток 2А, в отличии от 2.5А у аналогичных устройствах ИСБ Болид.

Модули требуют питание, которое и коммутируют на выходы.

Руководство по эксплуатации опять содержит только общие фразы о применении:

То-есть мы совершенно вольны в применении модулей.

При помощи них удобно подключать оповещатели системы оповещения 2-го типа и указатели управления эвакуацией «Выход».

Неотъемлемой частью является «УПН» (устройство подключения нагрузки), аналогичное «МПН» (модуль подключения нагрузки) Болид, но собранное на плате и с клеммами.

С одной стороны это более удобно, но с другой — его уже не засунешь за табло, в СЗУ или в гофру. Проектировщики же так не любят учитывать распределительные коробки — к тому же распределительные коробки, вероятно, должны быть огнестойкие.

Чтобы решить эту проблему применяются «МПН» производства Болид — их куда угодно можно засунуть

Обратите внимание, что не требуется устанавливать УПН в каждое табло, как это требовалось для «С2000-СП2 ИСП.2». Также модули «РМ-К» можно применять для управления релейными усилителями типа «УК-ВК»

Также модули «РМ-К» можно применять для управления релейными усилителями типа «УК-ВК».

Вот только опять же — «УПН» не засунуть внутрь «УК-ВК».

Для всех устройств, запуск которых осуществляется подачей напряжения 12/24В, тоже подойдут эти модули.

АМП-4.

Стоит2480р.

Это адресная пожарная метка, аналогичная по функционалу расширителю «С2000-4» ИСБ Болид, содержащая шлейфа, релейные выходы и транзисторными выходы.

Назначение в РЭ описано очень просто:

С точки зрения наличия выходов для управления инженерными системами адресная метка «АМП-4» представляет собой два модуля с транзисторным выходом «РМ-1К» и один модуль с силовым релейным выходом «РМ-1С» — только максимальный ток слабее.

Этой адресной меткой удобно обеспечить подключение группы до 4-х нормально открытых противопожарных клапана ОЗК (огнезадерживающих).

Использование выходов с контролем целостности аналогичное (с учетом максимального тока 0,5А):

Пример подключения световых оповещателей (только до 8 штук):

Также, как и при помощи «С2000-4», можно осуществить подключение в систему безопасности шкафа управления системами противопожарной защиты: (дымоудаления, фрамуг и т.п).

Существуют рекомендации по подключению шкафа управления вентилятором (ШУВ) к ППКОП «С2000-4»:

Применение адресного модуля «АМ-4» будет аналогично.

АМП-10.

Стоит2674р.

Эта адресная пожарная метка, аналогичная «АМП-4», но только больше шлейфов и немного другие выходы.

Отличаются только неконтролируемые выходы: вместо одного силового с перекидными контактами имеются два слабых выхода:

Зачем могут понадобиться оптоэлектронные реле не смог придумать. Для электронных замков системы контроля доступа?

Адресная линия произвольной топологии.

Заявлено, что АЛС Рубеж можно ветвить как угодно

Это так и есть, хотя я рекомендую использовать эту возможность осторожно

Злоупотребляя этим плюсом, на практике можно превратить его в жирный минус. Это часто играет против Рубеж.
На одном большом объекте, где пожарная сигнализация в авральном порядке внедрялась бригадами, собранными по принципу «с миру по нитке — голому рубаха», а инженерный состав не отличал вольты от ватт — все очень сильно плевались на Рубеж.

Причина была — невозможность локализации КЗ из-за хаотичности топологии и не было того, кто бы знал методику поиска КЗ. А стройка была такая, что КЗ и обрывов было много.

Отключить это нафиг, чтобы не пищало.

Как-то по телефону решал нетривиальную задачу — отключение сработавшей зоны в приборе «Рубеж-2ОП» еще первого протокола.

Дело в том, что, нажатием кнопки на блоке индикации и управления «Рубеж-БИУ», невозможно снять зону с наблюдения. Даже понятия такого в системе, как «снять пожарную зону» нет. Можно только отключить и то только зону, не находящуюся в состоянии Пожар. Или поставить сработавшее адресное устройство в состояние «обход устройства».

Техническая поддержка рубеж сообщила то, что и так должны все знать — это прямые требования норм.

И вот, на вновь введенном в эксплуатацию супермаркете, произошла сработка в системе пожарной сигнализации Рубеж. Причем при сбросе системы сработка не уходила. Система оповещения орала, дымоудаление гудело и никто не мог ничего сделать. Необходимо было найти сработавший датчик и отключить или восстановит его.

Или зайти в меню и поставить сработавшее устройство в обход. Но объяснить это женщинам по телефону как это сделать было в принципе невозможно.

Зато получилось объяснить вот что.

При нажатии кнопки сброс система сбрасывается и вновь переходит в состояние пожар, обнаружив сработавший датчик, почти сразу. И это «почти» составляло секунды так три.

В эти три секунды зона еще не находилась в состоянии «Пожар» и ее можно было отключить кнопкой на Рубеж-БИУ.

МДУ-1.

Стоит 2438р.

Модуль содержит два силовых контролируемых выхода и два технологических сигнальных шлейфа и может применяться для управления приводов реверсивных клапанов и клапанов с возвратной пружиной.

В отличии от модулей управления клапанами «С2000-СП4», эти модули уже имеют кнопки ручного управления — и не надо подключать дополнительные кнопочные посты.

Руководство по эксплуатации содержит такое предназначение

Вот тут я не понял.

В руководстве по эксплуатации не написано, что модуль может управлять клапаном подпора воздуха, шторами, независимыми расцепителями. Также не написано, что модуль может управлять и другими устройствами.

Формально это досадное недоразумение не позволяет применять модули «МДУ-1» для управления этими устройствами.

Я это называю недоразумением, поскольку никаким другим оборудованием АСБ Рубеж невозможно управлять клапанами подпора воздуха.

Управлять независимыми расцепителями так, чтобы соблюсти требование контроля целостности, можно было бы тоже только при помощи «МДУ-1».

Вот какой ответ получил из службы поддержки:

Возможно, но почему фраз «в первую очередь» и «а также другим оборудованием» нет в РЭ?

АЛС.

Производитель вовремя отказался от протокола адресных линий R1 и полностью все переделал на протоколе R3.

Напряжение в адресной линии 30В. Это позволяет питать по адресной линии много устройств и питать устройства хорошо потребляющие ток.

Про силовой релейный модуль РМ-1С для управления силовым оборудованием уже писал выше, а ниже — об адресном табло «Выход».

Для организации АЛС на объекте можно использовать самый дешевый провод из всех, подходящих под нормам.

На 10-м преимуществе можно было бы остановиться, поскольку заголовок статьи «10 преимуществ …» выглядел бы прикольно. Но продолжим — вдруг удастся дотянуть до 20-ти.

Независимость.

Сегменты одной системы не зависят от работоспособности других. Адресная система на основе Рубеж децентрализована. Два прибора «Рубеж-2ОП» в одной системе полностью автономны, но и могут иметь связи между собой.

Если происходит событие в одном приборе «Рубеж-2ОП», и это событие установлено в «Firesec-Администратор», как влияющее на другой «Рубеж-2ОП», то приборы взаимодействуют.

Если, например, в «Рубеж-2ОП» будет неисправность в зоне, затрагивающей второй «Рубеж-2ОП», то во втором «Рубеж-2ОП» будет отображаться «Внешняя неисправность».

Чуть что — единая система из нескольких «Рубеж-2ОП» распадается на независимые подсистемы.

Две С2000М не могут быть объединены в одну систему и иметь перекрестные связи между пожарными разделами и реле.

Речь идет о том что невозможно, чтобы реле под управлением одной С2000М управлялось пожарным датчиками второй С2000М. Такое взаимодействие можно организовать только при помощи Орион-ПРО.

Система Болид всегда имеет один центр — С2000М.

АСБ Рубикон

SCADA.

Параллельно с процессом программирования системы и конфигурирования адресных устройств в системе Рубеж мы автоматически получаем готовую базу данных для SCADA «Firesec Оперативная задача».

В системе Болид запуск SCADA Орион-ПРО — отдельная задача, требующая дополнительно проделать большой объем работы. Заявленная функция преобразования конфигурации контроллера С2000М в базу данных SCADA Орион-ПРО так и не заработала.

Оборудование Рубеж подключается к компьютеру с установленной SCADA «Firesec Оперативная задача» по USB сразу и вообще без косяков.

«С2000М» к «ОрионПРО» подключается только по COM порту и всегда надо что-то ковырять.

Интеграция со SCADA.

На объекте установлен компьютер с АРМ «Рубеж Firesec», что дает нам дополнительные возможности интеграции.

В составе «Рубеж Firesec» есть компонент «FireSec OPC» — сервер для интеграции оборудования адресной системы Рубеж со SCADA системами по стандарту OPC DA 2.05.

Рассмотрим бесплатную SCADA SIMP Light.

Интеграция с этой SCADA возможна и если АРМ «Рубеж Firesec» отсутствует на объекте. Каналом информации может быть устройство, использующее MODBUS RTU. Пример: Подключение к Симп Лайт через MODBUS RTU.

Пример: Подключение мобильного клиента.

Примеры:

Облачный сервис.

SIMP Light Cloud — это облачная система для мониторинга и управления, которую можно использовать из любого браузера и на любом устройстве. Позволяет быстро организовать диспетчеризацию через интернет без проброса портов, без статического адреса.

Имеется тестовый проект для экспериментов.

Вот вроде и все возможности мониторинга за системой пожарной сигнализации «Рубеж». Осталось только попробовать.

Управление инженерным оборудованием.

В системе Рубеж управление инженерным оборудованием реализовано лучше, чем в системе Болид.

И этот плюс самый главный, поскольку управление инженерными системами здания — самая сложная часть комплексной системы пожарной безопасности и сейчас это всем резко понадобилось.

1.1. Управление клапанами.

На современном объекте никак не обойтись без клапанов огнезащиты, подпора воздуха и дымоудаления. Раньше управление клапанами осуществлялось дорогими шкафами управления с релейной логикой. Теперь все дешевле (на первый взгляд) — при помощи адресных модулей.

Модуль управления клапаном С2000-СП4 в системе Болид занимает 5 адресов. То есть уже тут видно что была проблема с реализацией, которую решали уже творчески.

На первом же объекте, где были применены модули С2000-СП4, оказалось, что ни одним клапаном из нескольких десятков модуль управлять не может. Техподдержка Болид заявила, что не такие клапана — меняйте на Belimo. Вот и пришлось совершать акробатические номера с резисторами, реле и конденсаторами с каждым клапаном отдельно.

Модули управления клапанами в линейке адресного оборудования Рубеж МДУ-1 реализованы лучше. Столкнулся, правда, в самом начале с необходимостью подбирать резисторы в цепь управления для некоторых моделей клапанов. Дело было еще с МДУ-1 прот.R1. Теперь таких проблем вроде нет.

1.2. Адресные шкафы управления.

Шкафы управления двигателями вентиляторов и насосов в системе Рубеж полностью адресные и для их слаботочной части подключения нужна только адресная линия связи (АЛС).

В системе Болид к шкафу управления, кроме одного провода пуска, необходимо подключать три шлейфа контроля. Где-то надо размещать оборудование, формирующее сигнал пуска и контролирующее состояние шлейфов и все это настраивать. Обычно в качестве оборудования для контроля и управления шкафом Болид используется блок приемо-контрольный С2000-4. В общем работы много.

Был случай, когда на всем объекте было установлено оборудование Болид, но пришлось применить два шкафа управления Рубеж. Две системы подпора воздуха в тамбуры лифтов имели однофазный вентилятор и оказалось что только шкафы управления Рубеж имеют возможность подключения однофазной нагрузки.

В общем, с инженерной точки зрения, шкафы управления Рубеж намного лучше.

С точки зрения стоимости, что является основным критерием, выгода не очевидна. Все зависит от цены работы, которую назначат монтажники и наладчики за решение сложности со шкафами Болид.

Совсем недавно шкаф управления Рубеж стоил существенно дороже, чем шкаф управления Болид вместе с С2000-4.

Сейчас цена одного шкафа управления Рубеж что-то около 24000. Цена шкафа управления Болид с С2000-4 составляет 18000. Разница все равно еще ощутимая.

Отметим также, что если нам не надо организовывать контроль состояния (на что часто идут, нарушая нормы) выгода шкафов управления Болид безусловна.

1.3. Адресный силовой модуль.

Для управления силовым технологическим оборудованием необходимо применить силовое реле, управляемое адресной системой.

Проблема решалась протягиванием дополнительного кабеля управления или установкой на месте точки управления адресного релейного модуля вместе с резервным источником питания. В любом случае простого решения не было.

Теперь в системе Рубеж появился адресный силовой модуль РМ-1С. Этот модуль подключается в АЛС ответвлением от любого пожарного датчика и способен коммутировать 220В 5А.

СКОЛЬКО РУБЕЖЕЙ ОХРАНЫ НУЖНО ДЛЯ РАЗЛИЧНЫХ ОБЪЕКТОВ

Если строго следовать указаниям вневедомственной охраны, то порядок оборудования объектов средствами сигнализации регламентируется рядом документов, в том числе и РД 78.36.003-2002.

Если вам лень разбираться во множестве терминов и классификаций, то на практике делают так:

• магазины (за исключением ювелирных, оружейных и других особо важных) оборудуются в два рубежа охраны;
• то же самое относится к офисам, не хранящим крупные суммы наличных денег и ценных бумаг;
• банки и другие особо важные объекты оборудуются в два рубежа охраны плюс в два или три рубежа охраны — сейфовые комнаты и други помещения хранения ценностей.

Внимание! Не нужно самостоятельно или на основании найденных в Сети материалов принимать решение об установке той или иной системы сигнализации на особо важных объектах. Пусть этим занимаются специалисты.. Что у нас остается? Дачи, частные дома, квартиры

Что у нас остается? Дачи, частные дома, квартиры.

Если вы планируете сдавать их под охрану на ПЦО (вневедомственную или ЧОП), то пусть их представители дадут вам рекомендации, исходя из своих требований и технических возможностей.

В ином случае можно сделать все самостоятельно с поправкой на то какая система сигнализации вас интересует — автономная или GSM.

В этом случае могу предложить в помощь соответствующие материалы.

2010-2021 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Специалисты.

Для того, чтобы сконфигурировать устройства системы пожарной сигнализации, например Болид, необходимо две простые программы UProg и PPro. Работе с ними просто обучится хотя бы на минимальном уровне.

Для того чтобы проверить отсутствие ошибок монтажа адресной линии и адресных устройств Болид, а также оперативно устранить эти ошибки, достаточно совсем простой программы UProg.

Для того чтобы все это сделать в адресной системе пожарной сигнализации Рубеж уже на начальном этапе необходима программа «Firesec».

Для работы же с программой «Firesec» требуется специально обученный специалист, который обычно вообще отсутствует в штате монтажной организации и приглашается со стороны, когда все уже запущено.

Плевать на топологию.

Адресная система Рубеж очень не требовательна. Это позволяет в качестве монтажников ОПС использовать кого угодно. Например — электриков. Электрики и не должны знать — что такое топология. В результате топология получившейся системы адресной пожарной сигнализации напоминает фигуры Лиссажу.

Поиск неисправности в системе такой топологии превращается в увлекательный квест.

Был один забавный случай, когда три датчика не были видны и не моргали. Оказалось, что они были соединены в треугольник и никак не были связаны с остальными датчиками в адресной линии.

На локализацию этого прикола понадобилось не мало времени. Конечно же все дело в «этом Рубеже».
