Регламент установки извещателей

Точечные дымовые извещатели

Радиусы зоны контроля дымового точечного извещателя для разных высот контролируемого помещения приведены в таблице 1. Значения радиусов определены таким образом, что сохраняется возможность расстановки извещателей на расстояниях, определенных в СП5.13130.2009 . Расстояние между извещателями L при расстановке по квадратной решетке исходя из радиуса зоны контроля R вычисляется по формуле: L= √ 2*R

Результаты вычислений величины L приведены в таблице 1. Например, для дымовых точечных извещателей в помещениях высотой до 3,5 м исходя из радиуса R = 6,4 м максимальное расстояние между извещателями L = 9,05 м (рис. 2), а не 9 м.

Таблица 1. Радиус зоны контроля дымового извещателя

Высота помещения, м	R, м	L, м
До 3,5 включ.	6,40	9,05
Св. 3,5 до 6,0 включ.	6,05	8,55
Св. 6,0 до 10,0 включ.	5,70	8,08
Св. 10,0 до 12,0 включ.	5,35	7,56

Рис. 2. Расстановка дымовых извещателей по квадратной решетке

Очевидно, может использоваться произвольная расстановка извещателей, наиболее интересна расстановка по треугольной решетке. При радиусе зоны контроля 6,4 м расстояния между извещателями в ряду увеличиваются до 11,08 м, расстояния между рядами – до 9,6 м (рис. 3). Из теории укладок и покрытий следует, что для двумерного случая круги, центры которых образуют решетку в виде равносторонних треугольников, обеспечивают максимальную плотность покрытия . Т.е. для защиты данной площади при расстановке извещателей по треугольной решетке требуется минимальное их количество. Действительно, если при расстановке по квадратной решетке на каждый извещатель приходится квадрат размером 9,05 м х 9,05 м, площадь которого равна 81,9 м2, то при расстановке извещателей по треугольной решетке на каждый извещатель приходится шестигранник с площадью 106,4 м2, что в 1,3 раза больше. В общем случае для треугольной решетки расстояния между извещателями в ряду равны √3R, между рядами – 1,5R со сдвигом рядов на полшага, расстояние от стены равно R/2.

Рис. 3. Расстановка дымовых извещателей по треугольной решетке

Размещение в помещении: расстояние между датчиками

Количество ПИ в помещении зависит от его площади и высоты потолков. От этих показателей зависит на каком расстоянии друг от друга или от стены можно монтировать датчик. Их работа не должна быть нарушена электромагнитным излучением от других приборов и световых источников. Для этого учитываются конструктивные особенности объекта.

На объектах большой площади устанавливаются линейные установки ПИ. В комнатах, где много документов и бумаг используют аспирационные извещатели. Оптические устройства предназначены для небольших объектов, гостиничных номеров или жилых квартир.

Схемы подключения подробно описаны под крышкой устройства. Перед монтажом следует ее открутить и ознакомиться с информацией. При установке одного ПИ используется классическая схема. Она описана в СП-5. Но при монтаже двух и более устройств применяется логическая схема.

Монтаж двух извещателей включенных по логической схеме «И» подразумевает их одновременное срабатывание. При установке по схеме «ИЛИ» предполагается, что запищит хотя бы один датчик. Если на потолке есть балки, это также учитывается. В этом случае датчики устанавливаются по другой схеме. Каждый отсек, ограниченный балками, выступающими от поверхности потолка на расстоянии более 40 см оснащается ПИ.

Класс теплового пожарного извещателя

В проекте свода правил определено, что «выбор класса тепловых пожарных извещателей следует производить в соответствии со значениями условно нормальной и максимальной нормальной температуры окружающей среды в зоне контроля извещателя». Классы тепловых извещателей A1, A2, A3, B, C, …, H и соответствующие им условно нормальная, максимальная нормальная и температура срабатывания определены в ГОСТ Р 53325–2012 (см. табл.). Например, при нормальной температуре +25 °С и максимально нормальной температуре +50 °С должны выбираться тепловые извещатели класса А1 с температурой срабатывания от +54 до +65 °С.

Вечная тема: 1, 2, 3 либо 4? Пожарные извещатели для одного помещения

Сколько пожарных извещателей, каких типов и для формирования каких сигналов должно быть в одном помещении?

 А.М. Омельянчук

Начальник КБ компании «СИГМА-ИС»

Вопрос о количестве пожарных извещателей в одном помещении в последнее время считается почти неприличным. Специалисты морщатся или смеются, но от вопроса уходят, обычно выдав шутку, дескать, ставь 4 – лучше перебдеть. Или начинают рассуждать о том, как надо бы изменить СП5, чтобы все было правильно и понятно. С другой стороны, практики-проектировщики вынуждены сейчас делать проекты на основе существующего СП5.

Не претендуя на полноту охвата возможных ситуаций, постараюсь изложить практические рекомендации на основе уже накопленного опыта жизни с техрегламентом и новыми сводами правил.

Тепловые точечные извещатели

В таблице 2 приведены радиусы зоны контроля теплового точечного извещателя для разных высот контролируемого помещения (п. 6.6.15). Значения радиусов определены таким образом, что сохраняется возможность расстановки извещателей на расстояниях, определенных в СП5.13130.2009 . Например, для тепловых точечных извещателей в помещениях высотой до 3,5 м включительно радиус R = 3,55 м. Исходя из этой величины, при расстановке извещателей по квадратной решетке по формуле (1) максимальное расстояние между извещателями равно L= √ 2R=5,02 м, расстояние от стены 2,51 м (рис. 11).

Таблица 2. Радиус зоны контроля теплового извещателя

Высота помещения, м	R, м	L, м
До 3,5 включ.	3,55	5,02
Св. 3,5 до 6,0 включ.	3,20	4,52
Св. 6,0 до 9,0 включ.	2,85	4,03

Рис. 11. Расстановка тепловых извещателей по квадратной решетке

В помещениях с большими площадями также может использоваться расстановка по треугольной решетке с расстояниями между извещателями в ряду равными √3R , между рядами – 1,5R со сдвигом рядов на полшага, расстояние от стены R/2.  При радиусе 3,55 м расстояния между извещателями в ряду равны 6,15 м, между рядами – 5,32 м, расстояния от стены равны 1,77 м (рис. 12).

Рис. 12. Расстановка тепловых извещателей по треугольной решетке

Какие возможные варианты действий собственника новой квартиры, обнаружившего у себя на потолке пожарные датчики?

1. Обратится в управляющую компанию о переносе датчиков.
2. Замуровать все датчики за подвесным потолком.
3. Снять датчик и заизолировать провода.
4. Оторвать все датчики нафиг, закоротив при этом провода.

Обратится в управляющую компанию.

Ни один новый собственник квартиры не заморочился со звонком в управляющую компанию с вопросом про датчики на потолке. Хотя были придуманы памятки про использование пожарной сигнализации в квартирах.

Правильным действием могло быть снятие датчиков и перенос их на подвесной потолок после отделки.

А ведь имеются декоративные кольца для встраивания датчика в подвесной потолок. Тепловой датчик, конечно же, целесообразно заменить на дымовой для более раннего обнаружения пожара. Можно было бы в адресную систему добавить и газовый анализатор для пущей безопасности — инфраструктура для этого в виде проводов и прибора приемо-контрольного ведь уже есть.

Но, жители новостроек считают себя бессмертными и несгораемыми.

Может быть никто и не верит, что пожарная автоматика может быть в рабочем состоянии — но это как кидать мусор из окна, аргументируя тем, что все равно грязно.

Тем не менее парадокс: одни покупают себе в жилище всякие умные пожарные датчики типа Xiaomi, другие уничтожают современную уже готовую противопожарную систему у себя в квартире, в которую уже вложены значительные средства.

Замуровать за подвесным потолком.

В более половины случаев датчики оказываются зашиты за подвесным потолком.

Это вполне объяснимо: отделочникам надо бомбить, ведь время — деньги. Лишние вопросы приводят к простою. Вопросы к инженерным системам приводят к трате значительного времени — оно им надо?

С адресным пожарным датчиком в этом случае ничего и не случится — тепловой датчик не требует техобслуживания и не запылится.

Адресный датчик установлен только в коридоре. В остальных комнатах установлены автономные дымовые датчики с батарейкой. Это значит что через два года батарейка подсядет и датчик будет долго орать за потолком, пока батарейка совсем не сядет. Или датчик запылится еще раньше и тоже начнет орать. Орать он может недели две . Считаю это заслуженным наказанием.

Датчики сняты, а провода заизолированы.

Примерно в четверти квартир такая картина. Вот тут ситуация вообще не понятна.

Очевидно, владелец жилплощади дал команду датчики демонтировать а провода за-изолировать — не сами же строители приняли такое решение

То-есть он принял во внимание наличие в квартире чего-то необычного

Спасибо ему конечно, — но почему бы не предпринять действия для того, чтобы система раннего предупреждения пожара осталась в его квартире после ремонта в рабочем состоянии? Ведь это так просто и совсем бесплатно. Можно было бы даже понести затраты на декоративное кольцо для встраивания датчика в потолок.

В доступных местах были объявления соответствующего содержания, о чем уже писал: Адресные датчики пожарной сигнализации Рубеж в квартирах.

Строители сообщили, что хозяин дюже капризный и считает датчик уродливым — дискуссия бесполезна.

Датчики оторваны. АЛС в КЗ.

АЛС в КЗ — это не замаскированное ругательство, хотя уместно было бы.

Короткое замыкание адресной линии связи означает что не работает вся адресная линия связи. Изоляторы короткого замыкания отсекают короткозамкнутый участок, но изоляторов немного и чтобы адресная система при таком применении работала нормально — необходимо на каждую квартиру ставить свой изолятор адресной линии связи.

Конечно же никто не предусматривал в проекте такие затраты на изоляторы. Цена каждого изолятора почти как и адресного пожарного датчика — 450р.

А если участок АЛС с КЗ проходит через весь подъезд, то поиск квартиры где оторвали датчик занимает длительное время. И так каждый раз.

Если от распределительной коробки ответвление проходит через несколько квартир, то приходится отключать все эти квартиры.

Правила размещения дымовых устройств

Установка оптических датчиков пожарной сигнализации предполагается в медицинских учреждениях, квартирах и гостевых комплексах. Линейные ПИ нужны для контроля за большими объектами. В их числе складские помещения, терминалы аэродромов, концертные площадки. Аспирационные устройства подходят для музеев, публичных читальных залов, хранилищ документации.

Все типы извещателей дымовых надо ставить под перекрытиями. В редких случаях допускается монтаж на других конструкциях, например, стенах или колоннах. Главное правило – они не должны быть несущими, не подвергаться колебаниям и вибрациям.

Таблица выбора и реализации алгоритмов

Здесь собрано всё вышесказанное в табличном виде. Проверьте свой объект по положениям СП 484.1311500.2020, чтобы определить алгоритм и минимальное количество извещателей.

	Алгоритм А	Алгоритм В	Алгоритм С
Формирование сигнала управления(пожаротушения, оповещения, дымоудаления и т.п.)	Зона контроля ПС должна территориально полностьюнаходиться в данной зоне или совпадать с данной зоной:— 1 зоне контроля ПС соответствует только одна зона управления;— 1 зона управления соответствует 1 или группе зон контроля ПС.
Для каких зданийАлгоритм определяется проектной организацией исходя из условия формирования сигнала управления для СОУЭ и АПТ	см. тип СОУЭ дляконкретногоздания
Формирование сигналана СОУЭ 1-3 типа	да	да	нет(но при желании можно)
Формирование сигналана СОУЭ 4-5 типа	нет(исключение: есливсе ПИ = ИПР)	нет	да
Формирование сигналана АУПТ	нет(исключение: есливсе ПИ = ИПР)	нет	да
Формирование сигналаАДУ и т.д.	да	да	да
Кол-во ПИ в помещении	Каждая точка помещения (площадь, вписанная в зону контроля ПИ) контролируется не менее чем:
Адресный ПИ	1(если защищаетвсе помещение)	1(если защищаетвсе помещение)	2
Безадресный ПИ	2	2	2
Применение дублирующих ПИ по усмотрению собственника или проектировщика для повышения надежности	да	да	да
Кол-во ПИ подключаемых к одному ППК	Не более 512 ПИ / 12 000 кв.м.(Более 512 ПИ / 48 000 кв.м. при условии, что при аварии отказ не более 512 ПИ)
Запас по емкости ППКП и ППУ	20%, если планировка и вид отделки определен100%, если не определена окончательная планировка помещений100%, если возможно дополнительное оборудование помещений фальшполами и подвесными потолками

Характеристики и требования

Как и любые другие устройства, пожарные извещатели должны соответствовать требованиям нормативной документации. Их классификация и требования назначения детально описаны в ГОСТ Р 53325-2012.

Этот стандарт также регулирует:

• требования стойкости к внешним воздействующим факторам;
• требования к надежности, конструкции, маркировке, комплектности, упаковке и безопасности;
• основные методы испытаний.

https://youtube.com/watch?v=ybxR4a7JtWg

Для правильной работы пожарные извещатели необходимо устанавливать в соответствии с прилагаемой к ним нормативной документацией. Если в месте установки датчика имеется опасность, способная привести к его механическому повреждению, стоит предусмотреть установку защитной конструкции, которая не будет препятствовать нормальной работоспособности извещателя и его своевременному срабатыванию в случае возникновения очага возгорания.

Чтобы избежать серьезных последствий и максимально защитить работающий в помещении персонал, не стоит пренебрегать правилами пожарной безопасности. Правильная установка необходимого количества пожарных извещателей способна предотвратить громадный материальный ущерб, понесенный из-за несвоевременного обнаружения пожара.

Действующие нормативные документы

«Основными нормативными документами при разработке АСПТ, их проектировании, монтаже, наладке, сервисном обслуживании являются: требования Технического регламента, Приказ МЧС России от 25 марта 2009 г. № 175, утвердивший свод правил СП 5.13130.2009 «Система противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», Постановление Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме», национальные стандарты (ГОСТы)».

В Федеральном законе от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» следует отметить несколько статей главы 19 раздела III:

• Статья 83. «Требования к системам автоматического пожаротушения и системам пожарной сигнализации»;
• Статья 84. «Требования пожарной безопасности к системам оповещения людей о пожаре и управления эвакуацией людей в зданиях и сооружениях»;
• Статья 85. «Требования к системам противодымной защиты зданий и сооружений»;
• Статья 86. «Требования к внутреннему противопожарному водоснабжению»;
• Статья 91. «Оснащение помещений, зданий и сооружений, оборудованных системами оповещения и управления эвакуацией людей при пожаре, автоматическими установками пожарной сигнализации и (или) пожаротушения».

Постановление Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме» ввело в действие «Правила противопожарного режима в Российской Федерации», заменяющие ранее действовавшие Правила пожарной безопасности в РФ, утвержденные Приказом МЧС России от 18.06.2003 № 313 «Об утверждении Правил пожарной безопасности в Российской Федерации (ППБ 01-03)».

Кроме федеральных норм пожарной безопасности, существуют также городские нормы. В Москве, к примеру, действуют Московские городские строительные нормы МГСН 5.01-01 «Стоянки легковых автомобилей» и МГСН 4.04-94 «Многофункциональные здания и комплексы».

Так, согласно нормам пожарной безопасности, АСПТ в обязательном порядке оснащаются:

• Серверные комнаты, дата-центры, ЦОД – центры обработки данных, иные помещения для хранения и обработки информации, а также музейных ценностей;
• Подземные автостоянки закрытого типа, а также надземные, имеющие более 1-го этажа (СНиП 21-02-99);
• Здания складов категории пожарной опасности «В» с хранением на стеллажах высотой 5,5 м и более, или имеющий более 1-го этажа;
• Здания высотой от 30 метров (кроме жилых зданий и производственных зданий категорий пожарной опасности «Г» и «Д»);
• Одноэтажные здания из легких металлических конструкций с горючими утеплителями: свыше 800 квадратных метров – общественного назначения, свыше 1200 квадратных метров – административно-бытового назначения;
• Здания торговых предприятий (кроме занимающихся торговлей и складированием изделий из негорючих материалов: металла, стекла и пр. и продукты питания): свыше 200 квадратных метров – в подвальном или цокольном этажах, более 3500 квадратных метров – в наземной части здания;
• Все здания по торговле горючими и легковоспламеняющимися материалами и жидкостями (кроме торгующих фасовками до 20 литров);
• Все выставочные залы выше двух этажей, одноэтажные – свыше 1000 квадратных метров;
• Кабельные сооружения: электростанций – все, подстанций – напряжением свыше 500 киловольт, промышленных и общественных зданий – свыше 100 квадратных метров, в комбинированных тоннелях этих зданий – объемом свыше 100 кубических метров, дизельгенераторные комнаты – свыше 24 квадратных метров;
• Концертные и киноконцертные здания с вместимостью свыше 800 мест;
• Другие здания и сооружения в соответствии с СП.

В дополнение к исполнению указанного закона премьер-министром было подписано Распоряжение Правительства РФ от 10.03.2009 г. № 304-р «Об утверждении перечня национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона «Технический регламент о требованиях пожарной безопасности» и осуществления оценки соответствия».

Датчики в квартиру

Какие и сколько пожарных детекторов нам надо поставить в квартиру?

Давайте заглянем в названный выше СП 5.13130.2009, описывающий системы ПБ.

В Приложении А у Таблицы А.1 есть Примечание № 2.

В нем говорится, что датчики монтируются в передней комнате и служат для открытия клапанов дымоудаления и включения воздушного подпора.

Также строения высотой более 3-х этажей оснащаются дымовыми оптико-электронными детекторами. Разберемся сначала с прихожей.

1. По п. 6.2 Таблицы А.1 все высотные постройки более 28-ми метров обязательно оснащаются системой ПС.
2. Пункт 14.5 утверждает, что запускать противодымную вентиляцию рекомендовано при срабатывании минимум двух газовых или дымовых детекторов.
3. Расстояния между датчиками определяются по Таблице 13.3.
4. Количество детекторов в прихожей зависит от схемы пуска противопожарных установок по пп. 14.1, 14.2, 14.3.

В документах по проектированию АПС часто указывается архитектура шлейфов.

• Неадресные системы – отдельный шлейф для каждой квартиры.
• Адресные системы – ответвления луча от кольцевой связи из коридора.

Такая организация предусматривается, чтобы в случае выхода из строя датчиков, например, в одной квартире, независимо от того ПС оставалась работоспособной.

Для жилых комнат установлены другие правила монтажа извещателей.

1. Здания высотностью от 3-х этажей и выше оборудуются автономными датчиками дыма.
2. Размещаются детекторы согласно разделу 13.11 СП 5.
3. По п. 13.11.1, оптико-электронные детекторы ставим по одному в каждой комнате в том случае, если площадь охвата одного пожарного датчика не меньше площади охраняемой комнаты.

Из названных положений Свода Правил видно, что в прихожую надо ставить датчики тепла, газовые или дымовые извещатели, подключенные к общей линии ПС, а в жилом помещении – автономные датчики.

Но что если у нас квартира-студия?

Если Ваше жилье представляет собой и жилую комнату и кухню и прихожую, то это жилье может рассматриваться так.

• Вся площадь квартиры определяется как передняя комната (прихожая).
• Площадь жилья определяется как жилая комната.

Иначе, в одно помещение квартиры-студии Вам надо устанавливать пожарные датчики обоих видов для контроля ими всей площади жилья.

Литература

1. Неплохов И.Г. Точечные, многоточечные и линейные тепловые извещатели: проектирование по новым нормам. Каталог «Пожарная безопасность 2020».
2. Неплохов И.Г. Эффективная защита ЦОД: сверхраннее обнаружение перегрева кабеля. Каталог «Пожарная безопасность» 2016.
3. Неплохов И.Г. Несколько предложений в проект в СП5.13130. Журнал «Технологии защиты». № 4 2015.
4. Неплохов И.Г. Извещатели пожарные дымовые аспирационные. Часть 1: классы ИПДА. Журнал «Технологии защиты». № 3 2015.
5. Неплохов И.Г. Извещатели пожарные дымовые аспирационные. Часть 2: нормативные требования и тесты для ЦОД. Журнал «Технологии защиты». № 3 2016. 6. Неплохов И.Г. Несколько предложений в проект СП 5.13130. Журнал «Технологии защиты». № 4 2015.
7. Неплохов И.Г. К вопросу о противопожарной защите гостиниц. Часть 2 Журнал «Технологии защиты». № 1 2014.
8. Неплохов И.Г. «Вечная» тема 1-2-3 с точки зрения MTBF. Миф и реальность. Каталог «Пожарная безопасность» 2013.
9. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 1. Журнал «Технологии защиты». № 5 2011.
10. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 2. Журнал «Технологии защиты». № 6 2011.
11. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 3. Журнал «Технологии защиты». № 1 2012 12. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 4. Журнал «Технологии защиты». № 2 2012
13. Неплохов И.Г. Расстановка пожарных извещателей: проблемные случаи. Журнал «Технологии защиты». № 1 2008.
14. Неплохов И.Г. Газовое пожаротушение: требования британских стандартов. Журнал «Системы безопасности». № 5 2007.

Окончание – в следующем номере.

Максимальное число извещателей (п. 6.1.5)

Впервые введено ограничение на общее количество извещателей, подключенных к одному прибору – не более 512 штук, и на суммарную контролируемую площадь – не более 12 000 м2. Для приборов определенного типа допускается число извещателей более 512 штук и суммарная контролируемая площадь до 48 000 м2. Максимальная площадь одной зоны контроля пожарной сигнализации увеличена до 2 000 м2, но с ограничением числа извещателей не более 32 штук. Одна зона не должна включать более 5 смежных и изолированных помещений, расположенных на одном этаже объекта и в одном пожарном отсеке, при этом изолированные помещения должны иметь выход в общий коридор, холл, вестибюль и т.п., а их общая площадь не должна превышать 500 м2.

Виды жилых строений

Все многоэтажки имеют свою классификацию. Делят их по разным критериям.

В первую очередь это высотность здания.

• малоэтажки до 3-х м;
• нормальная этажность, до 28 м;
• повышенная этажность, от 28 до 75 м;
• высотки, больше 75 м.

На самом деле, это разделение довольно условное.

Для построек высотой от 28-ми метров имеются отдельные требования ПБ.

Напротив, к некоторым категориям 3-этажных построек не предъявляется специальных требований.

Для многоэтажных строений характерна установка пожарной сигнализации нескольких типов:

1. адресно-опросная;
2. пороговая;
3. адресно-аналоговая.

Они отлично подходят для заселенных объектов, поскольку имеют высокую вероятность обнаружения пожара и низкий процент ложных срабатываний.

Адресно-опросная

Такая ПС периодически «опрашивает» пожарные детекторы с помощью управляющей панели.

Те, в свою очередь, «отвечают» ей в виде одного из четырех сигналов: отсутствие/норма/пожар/неисправность.

Пожарные шлейфы имеют кольцевую структуру.

К преимуществам можно отнести приемлемую стоимость, высокую информативность, жесткий контроль работоспособности.

К минусам – определение пожара с некоторым запозданием.

Пороговая

Система срабатывает при превышении порогового значения температуры воздуха в помещении.

Каждый пожарный извещатель имеет свой номер. При его сработке на дисплее ПКП отображается этот номер.

Пороговая система не нашла широкого применения в жилых и административных объектах,

поскольку имеет запоздалый отклик на возгорание, низкую информативность сигналов, отсутствие контроля работы самих извещателей.

Адресно-аналоговая

По сути, это усовершенствованная адресно-опросная ПС.

Контрольный прибор позволяет непрерывно опрашивать все извещатели и мгновенно реагировать на пожар.

Пульт управления собирает информацию (сигналы) от всех датчиков, анализирует ее и принимает решение о текущей обстановке в помещении.

К достоинствам отнесем непрерывный контроль, низкую стоимость монтажа, раннюю стадию выявления очагов огня.

К недостаткам – довольно дорогое оборудование.

Такую систему вполне можно использовать в многоквартирных домах.

ПОДРАЗДЕЛЕНИЕ ПО ПРИНЦИПУ ДЕЙСТВИЯ

Основным критерием, влияющим на область использования пожарных извещателей, является параметр, по которому осуществляется выявление очагов возгорания.

По принципу обнаружения различают следующие типы:

• дымовые;
• тепловые;
• газовые;
• пламени;
• ручные.

Дымовые извещатели пожарной сигнализации.

Реагируют на размеры и концентрацию аэрозольных частиц, образующихся при реакции горения. Различают следующие типы таких устройств:

1. Оптико-электронные – принцип действия основан на рассеивании или отражении излучения, поступающего от светодиода к фотоэлементу.

2. Ионизационные — в качестве средства ионизации применяются электро-индукционные катушки или изотопные вещества (америций-241).

Дымовые извещатели используют для контроля жилых, коммерческих и общественных сооружений, к которым предъявляют обычные требования по пожарной безопасности. Как правило, в помещении (если позволяет площадь) устанавливается два дымовых пороговых датчика или один адресно-аналоговый.

Тепловые.

В качестве чувствительного сенсора биметаллические сплавы, магнитные или оптоволоконные элементы, термопара или терморезистор.

Независимо от моделей и способов срабатывания срабатывание устройства происходит либо при достижении температуры в помещении порогового значения (максимальные датчики), либо при резком возрастании температуры (дифференциальные датчики).

Тепловые датчики используются в помещениях складов, производственных сооружениях и других местах, где хранятся горючие материалы, выделяющие при горении больше тепла, чем дыма.

Им отдают предпочтение, если конвекционные и воздушные потоки в помещении препятствуют движению дыма в местах установки пожарных детекторов. Также они используются, если технологические процессы на производстве связаны с выделением копоти или пыли.

Газовые.

Устройства реагируют на повышенную концентрацию угарного газа (оксида углерода) и другие углеводородные соединения. Используются для обнаружения возгорания на стадии пиролиза (тления).

Целесообразно применять для защиты следующих объектов:

• производственные сооружения связанные с обработкой древесины, целлюлозно-бумажных, табачных и полимерных изделий;
• склады хранения сыпучих горючих материалов способных к внутреннему трению: хлопок, зерновые, измельченное твердое топливо и т.п.;
• кабельные галереи и туннели;
• серверные, кол-центры и другие помещения с электроникой.

Извещатели пламени.

Срабатывают, воспринимая излучение открытого пламени в инфракрасном и/или ультрафиолетовом диапазоне. Применяются на открытых складских площадках и при контроле помещений, где невозможна установка дымовых и тепловых пожарных извещателей.

Ручные пожарные извещатели.

Устройство, осуществляющее принудительную активацию пожарной сигнализации, системы эвакуации или автоматического пожаротушения. Имеет исполнение в виде кнопок или рычажков с прозрачными защитными колпачками.

Устанавливаются на путях эвакуации в соответствии с действующими нормативами.

Применение различных типов извещателей пожарной сигнализации строго регламентируется действующими нормативами, в частности, СП 5.13130.2009. При подборе оборудования обязательно проконсультируйтесь со специалистами.

2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Для больших помещений

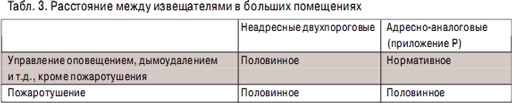

Теперь вспомним, что все вышеприведенное относится к маленьким помещениям. Если помещение большое, то извещателей заведомо будет много, расставленных на расстояниях не более нормативных – в зависимости от высоты потолка, типа извещателя и размеров помещения. В таком случае вопрос формулируется иначе: надо ли использовать половинное нормативное расстояние между извещателями или половинить расстояние не надо. Привожу в виде табл. 3.



Обратите внимание, что приложение О в данном случае не играет никакой роли, ибо в каждом помещении, несомненно, находится больше двух извещателей, и потому вопрос о резервировании из-за выхода из строя отдельного извещателя уже не стоит

Установка светового табло и сирены

На масштабных объектах целесообразно использовать комплекс технических средств противопожарной безопасности, в том числе сирены и световые табло. К местам, где устанавливается такая пожарная сигнализация определены свои нормы и правила. Для световых табло и информационных указателей рекомендуется:

• хорошо просматриваемые места с нормальным освещением, не мешающим воспринимать информацию;
• таблички устанавливаются в поле зрения людей;
• дистанция между указателями направления эвакуации не должна превышать 60 метров.

Сирены можно использовать, как в здании, так и за его пределами. Устройства располагают не ниже 2,3 метра от пола, и не ближе 0,15 метра от потолка. Такие же требования предъявляются к приборам, которые приводятся в действие вручную. Установка световых, звуковых и речевых оповещателей должна выполняться на несущие конструкции.

Размещение ИПДА

Значительно расширяется область применения аспирационных извещателей. В п.6.6.23 СП 484.1311500.2020 указана максимальная высота защищаемого помещения для аспирационных извещателей класса А – 30 м, для класса В – 18 м, для класса С максимальная высота защищаемого помещения сравнялась с точечными дымовыми извещателями и равна 12 м, что совершенно справедливо. Для сравнения: в СП 5.13130.2009 для дымовых аспирационных извещателей класса А максимальная высота защищаемого помещения равна 21 м, для класса В – 15 м, для класса С – 8 м. Кроме того, в п. 6.6.23 СП 484.1311500.2020 определена возможность защиты аспирационными извещателями высокостеллажных складов высотой до 40 м! Но уже в два уровня, причем на высоте не более 30 м (под ярусами стеллажей), ИПДА классом не ниже B и под перекрытием – ИПДА класса А. Таким образом, появилась возможность противопожарной защиты высотных складов без выпуска СТУ при использовании ИПДА класса А.

Расширен диапазон расстояний от уровня перекрытия до воздухозаборных отверстий: минимальное расстояние не регламентируется, что позволяет использовать капиллярные комплекты с плоской насадкой вровень с потоком, а максимально допустимое расстояние увеличено до 0,9 м, то есть в 1,5 раза больше по сравнению с дымовыми линейными и точечными извещателями.

Радиус зоны контроля воздухозаборного отверстия равен 6,37 м независимо от класса аспирационного извещателя и высоты защищаемого помещения (п. 6.6.23). Незначительное расхождение с радиусом зоны контроля точечного дымового извещателя, который равен 6,4 м, несущественно, поскольку в п. 5.22 СП 484.1311500.2020 сказано: «Численные значения, регламентируемые в настоящем своде правил, могут быть увеличены, но не более чем на 5%». С учетом данного положения в принципе радиус зоны контроля воздухозаборного отверстия может быть увеличен до 6,688 м. С другой стороны, при радиусе зоны контроля, равном 6,37 м, и при расстановке воздухозаборных отверстий по квадратной решетке получаем определенные ранее в СП 5.13130 расстояния между отверстиями, равные 9 м (рис. 5). В общем случае при использовании расстановки по квадратной решетке расстояния между трубами и между отверстиями в трубах равны √2R.

Рис. 5. Зоны контроля воздухозаборных отверстий

При сокращении расстояний между отверстиями в трубах можно увеличить расстояния между трубами. Например, если отверстия расположить в два раза чаще, через 4,5 м, то при том же радиусе зоны контроля 6,37 м расстояние между трубами можно увеличить до 12 м (рис. 6).

Рис. 6. Увеличение расстояний между трубами до 12 м

Очевидно, могут использоваться более сложные варианты расстановки воздухозаборных отверстий: например, если ставится задача минимизировать число отверстий в трубах, то их необходимо располагать по треугольной решетке. В общем случае для произвольной величины радиуса R при расстановке точечных извещателей по треугольной решетке приходится квадрат, площадь которого равна √3R, между рядами – 1,5 R со сдвигом рядов на полшага, расстояние крайнего ряда от стены равно R/2. При радиусе зоны контроля, равном 6,37 м, расстояния между отверстиями в трубах могут быть увеличены до 11 м, расстояния между трубами – до 9,55 м, расстояние трубы от стены равно 3,18 м (рис. 7).

Рис. 7. Распределение отверстий по треугольной решетке

Из теории укладок и покрытий следует, что для двумерного случая круги, центры которых образуют решетку в виде равносторонних треугольников, обеспечивают максимальную плотность покрытия. То есть для защиты данной площади при расстановке отверстий по треугольной решетке требуется минимальное их количество. Если при расстановке по квадратной решетке на каждое отверстие приходится квадрат, площадь которого равна √2R х √2R = 2 R2, то при расстановке отверстий по треугольной решетке на каждое отверстие приходится равносторонний шестиугольник с площадью, равной √3R х 1,5R = 2,6R2, что в 1,3 раза больше.
