Всё что нужно для самостоятельного подключения видеодомофона

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления  электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

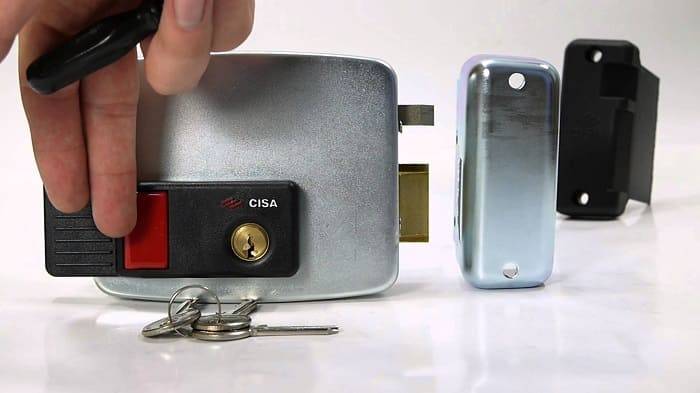

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

• Домофонная трубка
• Вызывная панель
• Электромеханический замок
• Блок питания или заменяющий его БУЗ
• Считыватель
• Контроллер
• Доводчик для двери
• Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

• Оконцовка для множественных проводов
• Трубки с термоусадкой различных размеров
• Обычная лента для изоляции
• Клеммники
• Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Как самостоятельно установить и подключить видеодомофон

Чтобы провести установку оборудования, следует подготовить такие приспособления:

1. Острый нож.
2. Буры и перфоратор.
3. Электрический шуруповерт.
4. Лопатку и пику.
5. Болгарку и диски для работы с металлом.
6. Отвертки.
7. Плоскогубцы.
8. Молоток.
9. Емкость для замеса рабочих раствором.

Кроме того, потребуются расходные материалы, такие как коммутация, розетки, выключатель-автомат, саморезы и дюбель-гвозди, изолента, кабельные каналы и прочее.

Какие комплектующие потребуются

В стандартной комплектации домофонных систем предусмотрены все элементы оборудования для его корректной работы. Аудио-устройства поставляются с внешним или интегрированным блоком питания, а также защищенной вызывной панелью. В комплекте видеодомофона присутствует монитор, устанавливаемым внутри помещения.

Инструмент для подключения домофона

Для монтажа системы нужны базовые инструменты, которые есть в каждом гараже. Это:

1. Отвертка.
2. Кусачки.
3. Дрель или перфоратор и прочее.

Для спайки проводов используется обычный паяльник на 40-60 Вт с припоем и флюсом.

Также не помешает покупка термофена для снятия старой изоляционной оболочки.

Подключение монитора домофона

При подключении монитора необходимо учитывать такую маркировку кабелей:

1. Жила для аудиосигнала – А.
2. Видеокабель – V.
3. Питание системы – B+.
4. Земля или минус – GND.

Схема подключения вызывной панели

Находясь на улице, следует закрепить на колонне в месте размещения кабелей, крепежный кронштейн и приступить к подключению системы. Нередко в комплекте с кронштейном есть уголок. С его помощью можно закрепить панель под нужным углом, чтобы видеоглазок был направлен на входящего человека, а не на пустую дорогу.

Схема подсоединения проводов вызывного блока размещена на корпусе с обратной стороны.

В случае с видеодомофоном, стоит учитывать такую схему:

Ниже представлены распространенные схемы подсоединения домофонных систем.

Монтаж видеодомофона

Как установить вызывную панель?

Когда будете устанавливать панель для вызова для видеодомофона, то следует это делать так, чтобы перед калиткой был максимальный обзор, хорошим вариантом будет развернуть панель в сторону калитки.

Как установить разговорную трубку?

В большинстве случаев в комплекс в домофону всегда идут удобные крепежи и дополнительные вещи, по причине этого серьезных проблем возникнуть не должно.

Рядом с трубкой следует поставить розетку, а саму трубку поставить на такой высоте, чтобы было удобно всем членам семьи.

Как установить контроллер?

Контроллер следует ставить рядом с вызывным устройством и считывателем виртуальных ключей, его можно убрать в специальный герметичный бокс или спрятать где-нибудь в нише. Следите за тем, чтобы на контроллер не попадала вода или прямые лучи Солнца.

Как подключить и наладить домофон?

Соединять блоки домофона следует исходя из схемы монтажа, перед этим, чтобы не запутаться, на самой схеме надо отметить все провода разными цветами.

При использовании проводов с большим количеством жил следует надевать на них специальные наконечники, она улучшат соединение контактов.

Исходя из множественной практики, следует сказать, что хорошо настроенный домофон начинает работать сразу и его не нужно настраивать несколько раз.

Как программировать электронные ключи?

При пользовании контроллером как устройства для считывания ключей можно запрограммировать чип.

Это можно выполнить, используя как специальный мастер-ключ, так и перейдя в режим программирования, используя перемычки.

Вот как выполняет программирование с использованием мастер-ключа: сначала к устройству для считывания подносится этот самый ключ, при этом контроллер должен быть переведен в режим программирования. Затем к тому же устройству подносят ключ, который в будущем будет открывать калитку, после этого контроллер включает номер ключа в базу и он может спокойно открывать дверь.

Если специального ключа нет, то помогут перемычки, как ими пользоваться, подробно написано в инструкции.

Стоит ли экономить на профессиональном монтаже

Услуги монтажников обходятся недешево, но при этом подрядчик лучше оснащен инструментом, владеет опытом установки подобного оборудования. При желании, имея начальные навыки работы с электрооборудованием, монтаж домофона не трудно выполнить самому. Но при неблагоприятном стечении обстоятельств, критических ошибках ценой вопроса станет полная замена поврежденного оборудования. Поэтому если нет уверенности в собственных силах, то лучше довериться профессионалам.

Примерная стоимость монтажных работ

Стоимость услуг зависит от объема (одна квартира, весь подъезд), сложности (аудио домофон, видеоустройство), типа оборудования. В среднем, расценки начинаются от 1,5 тысячи рублей. Это установка накладной вызывной панели. Врезная обойдется в 3 раза дороже.

Коммутация домофона в многозадачную сеть удаленного доступа обойдется в 3,5 тысячи. Вызывной блок на многоквартирный дом будет стоить до 10 тысяч рублей. При распределении сметы на нескольких жильцов стоимость работы обойдется дешевле, чем для единичного заказчика.

Разновидности домофонов

Компактная система защиты подразделяется на несколько видов:

• для единоличного пользования и для группы лиц;
• цифровые и координатные устройства. Первые подключаются с помощью двужильного провода, второй – пятижильного. «Цифра» дороже, но позволяет установку камеры, при поломке аппарата у одного абонента отключается вся сеть, при неисправностях в координатной цепи из строя выходит только один блок;
• панели сенсорные, кнопочные, голосовые и т.д.

С установкой домофона координатной сети работы получается больше, но эксперты рекомендуют устанавливать в подъездах именно такой вид аппаратуры.

Критерии выбора видеодомофона и нюансы

Перед установкой видеодомофона в квартире с подключением к подъездному устройству потребуется определиться с подходящей для этих целей моделью. При выборе учитываются следующие критерии:

• наличие интуитивно понятного интерфейса;
• количество подключаемых вызывных панелей и видеокамер;
• размер рабочего экрана и качество «картинки»;
• наличие в комплекте трубки или функции «Свободные руки»;
• качество управляющих кнопок.

Также принимается во внимание наличие дополнительных опций. Высвечивающиеся на интерфейсе символы должны быть понятны всем членам семьи, включая детей и пожилых людей

В обычной комплектации устройство содержит только вызывную панель с видеокамерой. При желании выбирается модель с дополнительной панелью или с отдельным входом для подключения еще одной обзорной камеры

Высвечивающиеся на интерфейсе символы должны быть понятны всем членам семьи, включая детей и пожилых людей. В обычной комплектации устройство содержит только вызывную панель с видеокамерой. При желании выбирается модель с дополнительной панелью или с отдельным входом для подключения еще одной обзорной камеры.

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

• панель только с клавишей вызова; управлять замком с панель невозможно;
• панель вызова и встроенным считывателем ключей;
• панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

• подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
• питание с внешним блоком, который устанавливается в доме;
• установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.

Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы.  Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания

Поэтому монтажу данной части системы стоит уделить особое внимание

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона  позволяет расширить функционал устройства.

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

1. многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
2. коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
3. витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Для подключения кабелей не применяется пайка. Тем не менее, чтобы защитить проводник от влаги, прочих воздействий, лучше всего применять медный кабель.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

Монтаж

Необходимые инструменты

Для начала работ вам потребуется следующий набор инструментов:

• дрель
• набор сверл
• набор отверток
• пассатижи
• монтажный нож
• мультиметр
• штангенциркуль
• бокаревы
• молоток
• круглогубцы
• зубило
• обжимные клещи

Сборка

Перед началом сборки (при необходимости):

1. Сделайте траншею между установкой дверной станции и домом.
2. Положите крышку кабеля.
3. Точно измерьте требуемую длину кабелей, соединяющих унифон с дверной станцией.
4. Потяните провода через крышку, оставив дополнительно 20 см без крышки (с учетом всей длины, а не только подземной части).

Схема подключения видеодомофона

Чтобы гарантировать оптимальную работу устройства, не подключайте электрические провода между дверной станцией и унифоном.

Если кабель уже установлен, проверьте количество проводов перед покупкой домофона.

Установка станции

Порядок подключения контактов

1. Укажите расположение кассеты дверных станций на полюсе или на стене. Кассета должна быть установлена на высоте 1,60 м над землей.
2. Монтажные модели: отметьте расположение дюбелей, просверлите отверстия и поместите в них штифты.
3. Настенные модели: отметьте местоположение отверстия и нарисуйте контур кассеты, утопленной в стену.
4. Отрежьте отверстие для кассеты (смонтированная модель) с помощью долота и всей длины крышки кабеля.
5. Поместите кассету в отверстие и прикрепите ее к ступке.
6. Поместите крышку кабеля в кованую борозду и поддерживайте ее несколькими гвоздями (будьте осторожны, чтобы не проколоть крышку).
7. Смочите борозду водой и наполните ее раствором, удалив ногти, когда будете работать.
8. Удалите лишний раствор, оставьте насухо.
9. Определите места проводки на кассетной плате.
10. Отрежьте провода до необходимой длины и соедините их в соответствии с монтажной схемой.

Монтаж камеры и прокладка кабеля

Подключение к подъездному домофону

1. Укажите расположение унифона на стене. Унифон должен быть установлен на высоте 1,50 м над полом.
2. Отметьте борозды на стене, чтобы выполнить крышку кабеля, соединяющую кассету с трансформатором.
3. Отрежьте борозду в стене долотом, отрегулируйте ее до толщины крышки.
4. Поместите экран кабелем в борозду, и штукатурку или нанесите раствор.
5. Отметьте расположение дюбелей, фиксирующих унифон или его основание, на стену, просверлите отверстия и поместите в них штифты.
6. Привинтите основание унифона к стене.
7. Отрежьте провода до необходимой длины и соедините их в соответствии с монтажной схемой.
8. Закрепите ресивер с корпусом на основании.

Конструкция домофона

Главным требованием ко внешним панелям является высокая прочность корпуса, чтобы устройство могло противостоять погодным условиям. На основе предлагаемых элементов можно создать малопользовательские и многопользовательские домофонные системы любой конфигурации.
Причем имеется возможность организовать управление двумя замками.
Для этого нужно найти маленький короб от которого идут кабеля в соответствии с количеством квартир на площадке. Ниже я представил стандартный комплект поставки электромеханического и электромагнитного замка.
Прочность — корпус панели может быть сделан из пластика или металла в зависимости от вида. Все кабеля, особенно витая пара с экранирующей оплёткой, должны быть надёжно заземлены. Алгоритмы работы «цифрового» и четырехпроводного домофонов разобраны по полочкам, примерные параметры сигналов определены. Slinex SLIP — эта модель считается лучшим домофоном для частного дома.
Соответственно теряется звук, появляются помехи на видео. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. Подключаем жилы к щитку.

Они практически исключают вероятность взлома. Чем это чревато? Настройка ПО У большинства производителей программное обеспечение для видеонаблюдения отличается не только от конкурентов, но и у различных модельных рядов. Теперь попробуем разобраться как генерируется вызывной сигнал и сигнал открытия двери.

Для качественной передачи видеоинформации на удаленные расстояния лучше всего подходит коаксиальный кабель, обладающий волновым сопротивлением в 75 Ом. В нашем случае это 10В. Далее размещаете внутри блок управления замком и подключаете к нему провода: Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности. Среди них домофонные системы, позволяющие дистанционно контролировать посетителей и управлять их доступом, пользуются популярностью, а их конструкции постоянно совершенствуются.

К ней предъявляются меньшие требования по антивандальной защите. Механический доводчик двери Это один из необходимых элементов домофонной системы, работающий автоматически для приведения двери в закрытое положение после прохода через нее посетителя в любую сторону. Более затратная с точки зрения монтажных материалов. Каких-то особенных требований, кроме надежности к блокам питания не предъявляется.
Вызывная антивандальная панель Tantos Stich

Какие бывают

Видеодомофоны могут быть аналоговыми или цифровыми – у первых неоспоримое преимущество в ценовой составляющей, вторые – трудно отнести к дешевым удовольствиям, зато они дают отличное качество изображения. В них входит монитор, вызывная панель и управляемый замок, работающий по электромагнитному принципу. Предварительно надо узнать, какие бывают замки в домофонах.

Деление на проводные и беспроводные системы может тоже вызвать затруднения в отборе подходящей конструкции, озадачить при решении проблемы, как выбрать домофон для частного дома. С точки зрения удобства в использовании, беспроводной домофон представляется более предпочтительным, если речь идет о домике в несколько этажей, или расположенном на одном уровне, но на значительной площади. Но если точка доступа работает нестабильно, а сигнал бывает прерывистым, корректной работы домофона не стоит ожидать.

Видеодомофоны

Большинство владельцев частных домов, испытывающих необходимость в установке домофона – люди, привыкшие к основательности и долгосрочности, перфекционисты, для которых имеет значение не стоимость, а функциональность. На рынке такой продукции присутствует самых широкий спектр предлагаемых возможностей – от открываемого из дома нажатием кнопки электромеханического замка, до технических наворотов, не всегда особенно необходимых, но дающих возможность покрасоваться перед гостями.

Ниже представлено видео, оно немного устарело по времени, но наглядно можно увидеть, что ожидать от того или иного вида домофона.

Как выбрать домофон. Все что нужно знать перед тем, как купить домофон.

Критерии выбора домофона с видеокамерой

Если планируется установка персонального видеодомофона в квартиру, а в подъезде уже имеется аналогичное устройство, следует выяснить можно ли их совместить, используя модуль сопряжения. Если это возможно, человек, позвонивший во входную дверь подъезда, может пообщаться с хозяевами квартиры и дверь в подъезд будет открыта дистанционно. Затем уже около квартиры, посетитель окажется в зоне действия видеокамеры персонального домофона. Домофон с видеокамерой для квартиры выпускается многими компаниями, поэтому необходимо разбираться в основных характеристиках таких устройств.

Персональный видеодомофон можно выбирать по следующим характеристикам:

• Наличие понятного интерфейса;
• Количество панелей вызова и видеокамер;
• Размер экрана и качество изображения;
• Трубка или «Свободные руки»;
• Тип кнопок управления;
• Дополнительные возможности.

Интерфейс. Интерфейс и его значки должны быть понятны всем проживающим в квартире, включая детей и лиц пожилого возраста, поскольку от этого зависит безошибочное управление всеми функциями устройства. Обычно видеодомофоны комплектуются одной вызывной панелью с видеокамерой. Но большое количество моделей выпускается с дополнительной панелью или с одной панелью и входом для подключения дополнительной камеры.

Дополнительные камеры. Блок сопряжения с общим домофоном позволяет установить у двери подъезда собственную видеокамеру, которая будет транслировать картинку на дисплей, установленный в квартире. Есть видеодомофоны, позволяющие подключать две внешних панели и ещё две дополнительные видеокамеры. Такие видеодомофоны прекрасно подходят для установки в загородных частных домах.

Дисплей. Цветные TFT  LCD дисплеи современных видеодомофонов дают картинку высокого качества. Многие модели позволяют регулировать яркость, контраст и цветопередачу, поэтому основным критерием выбора по изображению может быть только размер экрана, который варьируется в достаточно больших пределах. Если видеодомофон оснащён дополнительной внешней панелью или видеокамерой, переключение между ними выполняется кнопкой. Некоторые модели имеют функцию «картинка в картинке» с трансляцией изображения с двух камер одновременно.

Прочие характеристики. Квартирные домофоны с видеокамерой, для связи с посетителем, оборудованы телефонной трубкой, но некоторые, более дорогие модели, работают по системе «Hands Free» — «Свободные руки», при которой общение с визитёром осуществляется через микрофон и динамик, установленные в блоке дисплея. Кнопки управления могут быть механическими или сенсорными и здесь каждый выбирает, то, что больше нравится. Многие видеодомофоны обладают рядом опций, которые заметно расширяют функционал устройства. Встроенная память и устройство записи, позволяет записывать короткие видеоролики всех посетителей, приходивших в отсутствие хозяев. В некоторых моделях предусмотрен режим фотосъёмки посетителей.
