Раздел 7. электрооборудование специальных установок

Что такое категория помещения по ПБ и класс зоны помещения по ПБ, их отличия

ФЗ №123 от 22.07.2008 («Техрегламент») требует разделять производственные и складские помещения на категории по ПБ. С остальными типами помещений (к примеру, бытовые, торговые) этого делать не нужно. Пожарные службы справедливо полагают, что если в производственном процессе постоянно задействованы пожаро- или взрывоопасные вещества (например, метан), они могут загораться или взрываться с более высокой долей вероятности, чем это произошло бы, например, в жилом доме (метан используется не постоянно, а время от времени).

Всего категорий помещений по ПБ выделяется 5. Они обозначаются буквами от А (самые опасные) до Д (самые безопасные), при этом категория В разделена на 4 подкатегории – от В1 до В4. Характеристики каждой приводятся в специальных таблицах и рассчитываются по методикам. Подробнее об этом читайте: Категории помещений по взрывопожарной и пожарной опасности

Классы зон помещений по пожарной безопасности также выделяются для складских и производственных помещений. Руководствоваться при этом следует требованиями, изложенными в ПУЭ.

Класс зоны помещения по ПУЭ определяется для того, чтобы правильно подобрать электрооборудование, которое будет успешно работать в пожаро- и взрывоопасных помещениях. Пожароопасные зоны располагаются внутри или снаружи производственных помещений.

Категория пожароопасности А

 На взрывоопасных производствах категории А, в качестве причины возможного взрыва, выделяют горючие газы, а также легковоспламеняющиеся жидкости, способные образовывать пожароопасные парогазовоздушные смеси. Температура вспышки горючих смесей для категории пожароопасности А , согласно принятой категоризации, не превышает 28°С, поэтому режим функционирования взрыво- пожароопасных производств категории А требует особого внимания, принятия своевременных и регулярных мер обеспечения пожарной безопасности.

 Материалы и вещества, способность которых взрываться и гореть при взаимодействии друг с другом, с водой, либо с кислородом воздуха, также являются основанием для присвоения производству категории А по взрыво- пожароопасности.

Какие бывают классы зон помещений по пожарной безопасности

Техрегламент, а следом за ним и ПУЭ, основной целью этой классификации называют правильный подбор электротехнического оборудования с соответствующими условиям окружающей и производственной сред характеристиками (пожаро-, взрывозащитное исполнение). Это дает возможность предотвратить пожары и взрывы во время производственного процесса.

По ПУЭ пожароопасной зоной называется территория, где время от времени либо постоянно регистрируются способные гореть вещества. Это делается независимо от того, каким путем эти вещества попадают в пожзону – вносятся в нее планово либо же попадают сюда в ходе аварийного разрушения, например трубопроводов. Пожароопасные зоны выделяются не только в помещениях, а и снаружи зданий.

Пожароопасные зоны помещения делятся на 4 класса:

Если вытяжные или приточные вентиляторы, которые обслуживают зоны класса П-II, установлены в помещениях, то эти помещения относятся к такому же классу пожароопасности. Это справедливо и для помещений, в которых расположены местные отсосы. Для вентиляторов, установленных снаружи ограждений пожароопасных зон этого класса, выбираются электродвигатели, подходящие для класса П-III.

Геометрические пределы опасных по возникновению пожаров зон всех классов в помещениях рассчитываются следующим образом: от электроустановок, наличие которых заставляет говорить о пожароопасности, следует отмерить 5 м по всем осям координат.

Прекрасная новость для ответственного за ПБ: разграничивать зоны помещений по пожарной безопасности и определять их классы лично ему не нужно. По п.7.4.9 ПУЭ эта задача ставится перед технологами и электриками. Они занимаются этим на этапе проектирования либо перед стартом эксплуатации оборудования. Не стоит забывать и о мерах, которые принимаются для снятия статических зарядов, которые накапливаются на оборудовании. Этим также должны заниматься электрики и технологи. Задача специалиста по ПБ – координировать их работу и контролировать ее результаты.

Вместе с таблицами классов зон помещения по пожарной безопасности используются таблицы взрывоопасных зон. Классов этих зон всего 6:

• В-I – присваивается помещениям, в которых во время обычного течения производственных процессов присутствует достаточное для развития взрыва количество способного загораться газа либо ЛВЖ.
• В-Iа – маркировка присваивается зонам, в которых концентрация паров ЛВЖ либо способных загораться газов в них становится достаточной для взрыва только из-за аварии.
• В-Iб – маркировка присваивается зонам, в пределах которых концентрации способных загораться газов либо ЛВЖ становятся взрывоопасными только в результате аварии. Одновременно выполняется любое из условий, приведенных ниже:

— возгорающиеся газы, попадающие в эти зоны, резко пахнут, предел взрываемости для них составляет 15% и меньше;

— в технологических процессах, проходящих в помещениях, где рассчитываются классы зон, задействуется водород. При этом объем смеси способных взрываться газов, выделяющихся во время течения этих процессов, меньше 5% от объема помещения;

— помещения, для которых определяется класс зон, представляют собой лаборатории произвольного назначения (производственные, научные и др.). Объем смеси выделяющихся газов, которые способны взрываться, меньше 5% от объема помещения.

• В-Iг – маркировка присваивается местам расположения наружного оборудования, в которых циркулируют либо содержатся ЛВЖ, способные гореть газы. Пример – резервуары с ЛВЖ. Алгоритм вычисления длины, ширины, высоты таких зон зависит от типа оборудования, которое установлено в их пределах.
• В-II – присваивается зонам, в которых в ходе нормативного хода производственных процессов присутствуют способные возгораться волокна, пыль. Эти вещества образуют взвесь, а их концентрация может привести к взрыву.
• В-IIа – класс зон, в которых содержание в воздухе способных взрываться волокон или пылей доходит до опасных значений только из-за аварийных ситуаций. В ходе обычного рабочего течения производственных процессов такой концентрации не наблюдается.

Классы зон помещений с повышенной вероятностью взрывов, приведенные в Техрегламенте и в ПУЭ, отличаются. По Техрегламенту таких классов выделяется 6 – от 0 до 2 и от 20 до 22. Эта классификация основана на том, как часто способная взрываться смесь формируется и как долго она присутствует в рассматриваемой зоне. Например, в зоне 0 кл. способные взрываться газы (учитываются также выделяемые жидкостями пары) присутствуют минимум 60 мин. подряд.

Деление по классам взрывоопасности согласно ПУЭ

Что такое ПУЭ. Это правила устройства электроустановок. Необходимо отметить, что неправильная эксплуатация электроустановок нередко приводит к пожарам. И хотя современный подход к их защите обеспечивает практически стопроцентную безопасность, неприятности все же случаются. Поэтому в законе классы пожарных зон, связанных с электроустановки, также прописаны.

Итак, рассмотрим классификацию пожароопасных и взрывоопасных зон по ПУЭ. Начнем с взрывоопасных:

• В-I. Это помещения, в которых при работе технологического оборудования образуется пожароопасная концентрация воздушной смеси, то есть воздуха и горючих газов или паров легковоспламеняющихся жидкостей.
• В-Iа. Это зоны, располагающиеся в помещениях, где пожароопасная смесь не образуется при нормальной работе производства. Но может появиться в результате аварии или выходя из строя технологического оборудования, трубопроводов или емкостей (резервуаров).
• В-Iб. Все то же самое, что и в предыдущем пункте, но с тремя оговоркой: первая – если присутствуют горючие газы с низким концентрационным пределом воспламенения – не меньше 15%. То есть, если в воздухе концентрация газа составляет 15%, то такая смесь может воспламениться от работы электроустановки. Вторая – присутствие резкого запаха. Третья – концентрация пожароопасной смеси низкая, но при повышении давления более 5 КПа она может загореться.
• В-Ir. Это зоны, расположенные у открытых эстакад слива и залива горючих жидкостей, у технологического оборудования, расположенного на открытом воздухе, у емкостей и резервуаров, где хранятся горючие газы и жидкости. Существуют нормы, при которых определяют саму зону, разграниченную по вертикали и горизонтали. Здесь пять позиций. Первая – это зона, расположенная от проемов зданий, относящихся к классу В-I, В-Ia, В-II на расстоянии полметра. Вторая – это трехметровая зона от технологического оборудования закрытого типа, от вытяжного вентилятора, который выкачивает воздух из помещения, относящегося к взрывоопасному. Третья – это пятиметровая зона от клапанов технологического оборудования. Четвертая – зона в пределах 8 м от емкостей и резервуаров, в которых было проведено обвалование. Пятая зона – территория в 20 м, прилегающая к заливным или сливным эстакадам открытого типа.
• В-II. Это помещения, где при нормальной работе производства все время выделяются пыль или мелкие волокна, которые в смеси с воздухом образуют взрывоопасные концентрации.
• В-IIа. Цеха, в которых взрывоопасные смеси могут появиться лишь в результате аварийной ситуации.

Характеристики взрывоопасных зон

Теперь насчет разделения по пожароопасным участкам согласно правилам ПУЭ. Надо сразу сказать, что классификация пожароопасных зон по ПУЭ от обычной классификации помещений ничем не отличается. Здесь также производится обозначение буквой «П» и римскими цифрами. Об этом выше уже говорилось. То есть класс пожароопасности помещений по ПУЭ зафиксирован в законе 123-ФЗ. Хотя и в самих правилах эта классификация присутствует. Получается так, что оба законодательных акта друг друга подтверждают.

Классификация пожарных зон по ПУЭ

Классификация взрывоопасных и пожароопасных зон производственных помещений по ПУЭ

Класс зон по ПУЭ

Правила устройства электроустановок (ПУЭ) предусматривают классификацию производственных помещений и наружных установок по взрывоопасным и пожароопасным зонам.

При этом класс взрывоопасных и пожароопасных зон определяют технологи совместно с электриками проектной или эксплуатирующей организации, исходя из характеристики взрывоопасности и пожароопасности окружающей среды.

 К взрывоопасной зоне относится помещение или ограниченное пространство в помещении или наружной установке, в котором имеются или могут образоваться взрывоопасные смеси.

ПУЭ устанавливает: если объем взрывоопасной смеси составляет более 5 % свободного объема помещения, то все помещение относится к соответствующему классу взрывоопасности.

Если объем взрывоопасной смеси равен или менее 5 % свободного объема помещения, то взрывоопасной считается зона в помещении в пределах до 5 м по горизонтали и вертикали от технологического аппарата, у которого возможно выделение горючих газов или паров ЛВЖ.

Помещения за пределами взрывоопасной зоны считают невзрывоопасными, если нет других факторов, создающих в нем взрывоопасность.

Согласно Правилам устройства электроустановок (ПУЭ), по содержанию горючих газов и паров легковоспламеняющихся жидкостей предусмотрено три класса взрывоопасных зон помещений (В-I, В-Iа, В-Iб); для наружных установок – один класс (В-Iг) – с выделением из него более опасной группы устройств с открытым сливом и наливом легковоспламеняющихся жидкостей; по содержанию взрывоопасных пылей – два класса (В-II и В-IIа).

Наиболее опасными являются зоны классов В-I и В-II.

Зоны класса В-I – зоны, расположенные в помещении, в которых выделяются горючие газы или пары ЛВЖ в таком количестве и обладающие такими свойствами, что могут образовывать с воздухом взрывоопасные смеси при нормальных режимах работы, например при загрузке или разгрузке технологических аппаратов, хранение или переливание ЛВЖ, находящихся в открытых сосудах и т.п.

Зоны класса В-Iа – зоны, расположенные в помещениях, в которых при нормальной эксплуатации взрывоопасные смеси горючих паров или газов или паров ЛВЖ с воздухом или другими окислителями не образуются, а возможны лишь в результате аварий или неисправностей.

Зоны класса В-Iб – те же зоны, что и в классе В-Iа, но отличающиеся одной из следующих особенностей:

1) горючие газы обладают высоким нижним концентрационным пределом воспламенения (15 % и более) и резким запахом при предельно допустимых концентрациях по ГОСТ 12.1.005 (например, машинные залы аммиачных компрессорных и холодильных абсорбционных установок);

2) помещения производств, связанных с обращением газообразного водорода, в которых по условиям технологического процесса исключается образование взрывоопасной смеси в объеме, превышающем 5 % свободного объема помещения.

Это положение не распространяется на электромашинные помещения с турбогенераторами с водородным охлаждением при условии обеспечения электромашинного помещения вытяжной вентиляцией с естественным побуждением; эти электромашинные помещения имеют нормальную среду.

К классу В-Iб относятся также зоны лабораторных и других помещений, в которых горючие газы и ЛВЖ имеются в небольших количествах, недостаточных для создания взрывоопасной смеси в объеме, превышающем 5 % свободного объема помещения и в которых работа с горючими газами и ЛВЖ проводится без применения открытого пламени.

Эти зоны не относятся к взрывоопасным, если работа с горючими газами и ЛВЖ проводится в вытяжных шкафах, или под вытяжными зонтами.

Зоны класса В-Iг – пространства у наружных установок: технологических установок, содержащих горючие газы или ЛВЖ (за исключением наружных аммиачных компрессорных установок); наземных и подземных резервуаров с ЛВЖ или горючими га-зами (газгольдеры); эстакад для слива и налива ЛВЖ; открытых нефтеловушек, прудов-отстойников с плавающей нефтяной пленкой и т.д.

К зонам класса В-Iг относятся также: пространства у проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами классов В-I, В-Iа и В-II (исключение составляют проемы окон с заполнением стеклоблоками); пространства у наружных ограждающих конструкций, если на них расположены устройства для выброса воздуха из систем вытяжной вентиляции по-мещений со взрывоопасными зонами любого класса или если они находятся в пределах наружной взрывоопасной зоны; пространства у предохранительных и дыхательных клапанов емкостей и техноло-гических аппаратов с горючими газами и ЛВЖ.

 Зоны класса В-II.

Когда требуется категорирование опасности помещений

Категории рисков определяются для всех видов объектов, так как от этого зависит выбор средств защиты, периодичность инспекций МЧС. Обязательное категорирование по пожароопасности предусмотрено только отдельных видов помещений – складов и производств. Подразумевается, что только на этих объектах на постоянной основе хранятся и используются горючие материалы (вещества).

Чтобы выбрать категорию, нужно использовать методики по Приказу МЧС № 182. Им утверждены СП 12.13130.2009, где описаны требования к выбору расчетных вариантов, указаны таблицы по всем категориям. Общие нормы категорирования регламентированы Законом № 123-ФЗ.

На схеме представлено описание свойств горючих веществ и материалов, что обязательно учитывается при категорировании.

Законодательная база

Чтобы собрать вводные данные и использовать методики по определению категорий, нужно применять:

• Закон № 123-ФЗ (скачать) – описывает общие правила категорирования;
• Приказ МЧС № 182 (скачать) и СП 12.13130.2009 (скачать) – содержит методики и таблицы для расчетов;
• ГОСТ 12.1.044-89 (скачать) – содержит показатели взрывопожароопасности всех материалов, методики их определения.

Если показатели ГОСТ 12.1.044-89 не применимы для тех материалов, которые использует организация или собственник объекта, при категорировании проводятся дополнительные испытания и расчеты. При наличии смеси из несколько горючих материалов, при категорировании учитываются нормы по наиболее опасному компоненту.

Взрывозащищённое оборудование на Alfaopt.com

Это такие виды оборудования как:

• взрывозащищённые коробки различной степени защиты;
• взрывозащищённые посты управления, индикации, сигнализации;
• взрывозащищённые шкафы, щиты стандартные и по схеме заказчика;
• взрывозащищённые кабельные вводы и другие комплектующие;
• взрывозащищённый греющий кабель и соединительные коробки;
• взрывозащищённые обогреватели.

Вся продукция сертифицирована и имеет гарантию.

Наши инженеры грамотно проконсультируют и подберут полный комплект оборудования с комплектующими, исходя из классов пожароопасности и взрывоопасности вашего производства и уровня взрывозащищённости конкретного оборудования.

Стандарты и нормативы

По каким правилам мы должны классифицировать наши объекты,

и как определить класс пожароопасности помещений согласно действующим нормам?

Посмотрим на основные положения.

• ГОСТ 30403-2012. Межнациональный стандарт.
  Рассказывает, как именно определять класс пожароопасности строительных конструкций.
  Определяет тестовые образцы, порядок подготовки, оценку результатов испытаний.
  Сами классы от К0 до К3 приведены в Таблице 1.
• ФЗ-123.
  Таблица 3 этого закона представляет классы материалов для строительства и отделки при возгорании на различных объектах (КМ0-КМ5).
  Категорию ПО определяет статья 27.
• СП 112.13330.2011, ГОСТ Р 57270-2016, ГОСТ Р 51032-97.
  Описывают требования к эвакуационным путям при возгорании.
• ПУЭ.
  Здесь категорируются помещения, согласно веществам, в них содержащимся.
  Класс пожароопасности по ПУЭ содержит 4 группы.
• СП 12.13130.2009.
  Приводит методы вычисления взрывопожароопасности помещения, сооружения, наружной постройки.
• ФЗ-69.
  Основы обеспечения ПБ.
• Приказ от 05.07.2011 № 287 агентства лесного хозяйства (Приложения 1, 2).
  Определяет классификацию природной ПО лесных массивов.
• НПБ 105-03.
  Устанавливает класс пожароопасности помещения, строения, наружной установки.

Такое четкое категорирование увеличивает количество методов и средств борьбы с огнем,

позволяет правильно выбирать устройства и комплексы противопожарной автоматики.

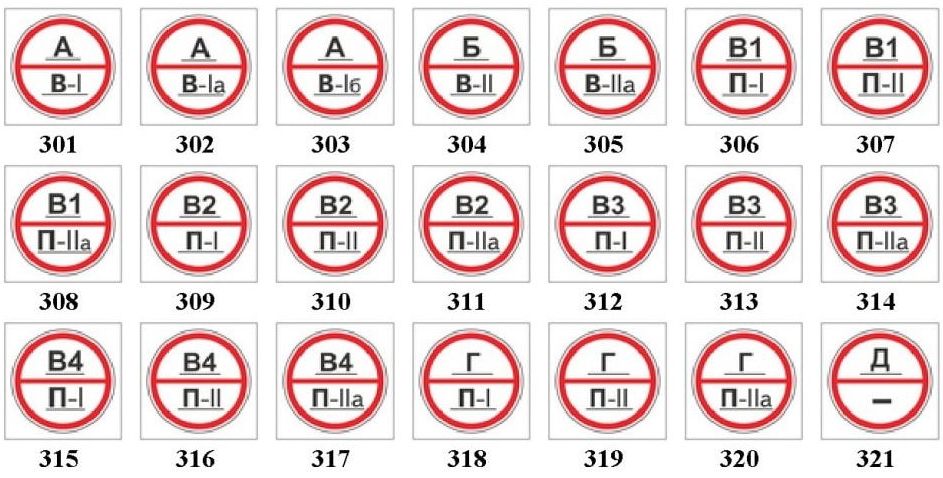

Указатели КВПО зданий и помещений

Общественное здание обязательно должно быть укомплектовано табличкой, которая исключает ошибку в определении категории пожароопасности. Согласно нормам и правилам пожарной безопасности, собственники и арендаторы должны размещать на дверях своих зданий и помещений знаки с категорией опасности. Эта табличка должна обозначать назначение помещения и два дополнительных сведения:

• Опасность помещения по пожару/взрыву;
• Класс зоны по ПУЭ.

Эти таблички позволяют рабочему персоналу, сотрудникам МЧС и всем остальным определять, что именно их ожидает за данной дверью. На фотографии представлены различные варианты существующих КВПО и классам ЗОН:

7.4.30

Подстанции с маслонаполненными трансформаторами
могут быть встроенными или пристроенными при выполнении следующих условий:

1. Двери и вентиляционные отверстия камер трансформаторов с
масляным заполнением не должны выходить в пожароопасные зоны.

2. Отверстия в стенах и полу в местах прохода кабелей и
труб электропроводки должны быть плотно заделаны несгораемыми материалами.

3. Выход из подстанции с маслонаполненными трансформаторами,
установленными в камерах, в пожароопасную зону может быть выполнен только из
помещения РУ до 1 кВ. При этом дверь должна быть самозакрывающейся и иметь
предел огнестойкости не менее 0,6 ч.

4. Выход из помещений КТП и КПП в пожароопасную зону, а
также транспортировка трансформаторов КТП и КПП через пожароопасную зону
допускаются. При этом дверь предусматривается, как указано в п. 3, а ворота — с
пределом огнестойкости не менее 0,6 ч.

Примечание. РУ, ТП, ПП считаются встроенными, если имеют
две или три стены (перегородки), общие со смежными помещениями с пожароопасными
зонами, и пристроенными, если имеют только одну стену (перегородку), общую с
указанными помещениями.

Требования к выбору электрического оборудования

Электрооборудование, особенно с искрящими деталями и блоками, как предопределяет классификация взрывоопасных зон, монтируется за пределами опасных мест, если это не влечет за собой неоправданные и завышенные затраты, не вызывает затруднений. Если же такие устройства предназначены для эксплуатации во взрывоопасных цехах, то к их установке и выбору предъявляются дополнительные требования. При опасной обстановке в рабочей производственной зоне применение различных электрических приборов, светильников ограничивается случаями, когда использование их в этом месте обусловлено необходимостью.

Оборудование, расположенное в зоне повышенного агрессивного воздействия пылевых масс, газа, влаги, защищается, как гласит классификация взрывоопасных зон по ПУЭ, от этих активных инициаторов аварийной ситуации. Оснастка, монтируемая в уличных условиях, должна быть ограждена от атмосферных влияний, влаги, оледенения. Если электрической машине присвоена защита с обозначением «е», то ее разрешается ставить только на оборудовании, где она не будет испытывать вибрации и перегрузок. Такие электрические приборы защищаются установкой реле с выключением при перегреве.

Электрическое оборудование, предназначенное для работы в определенной среде, может быть установлено в помещении именно с такими параметрами или с меньшими показателями. Нельзя монтировать его в более агрессивных местах. Если требованием к установке оснастки является обеспечение продувки оболочки давлением, то устраивается вентиляционная система с контрольными приборами. При этом монтаж делается в соответствии с требованиями ГОСТ именно для этой машины:

1. При создании котлованов для фундаментов в них не должны возникать глухие зоны с горючими летучими веществами без возможности продувания.
2. Газопроводы, подводящие проточные воздушные массы к вентилятору, монтируются за пределами опасных помещений.
3. Аналогичные газопроводы ведутся под полом, если их конструкция защищена от попадания в них горючих веществ.
4. При устройстве вентиляции используются приборы только того типа, который указан в инструкции по монтажу, применение других видов не допускается.

Электрические машины, внутри которых предусмотрена работа маслянистых жидкостей и присутствуют элементы с прохождением тока, разрешается ставить в условиях отсутствия механических и вибрационных толчков, допускающих выплескивание масла.

Категории наружных установок

По критерию пожаробезопасности все известные наружные электроустановки согласно действующим нормативам подразделяются на 5 категорий. В первой из них, обозначаемой как АН (повышенной опасности) могут находиться, разливаться воспламеняемые вещества с температурой возгорания не более 28 градусов.

В них, в соответствии с требованиями действующих нормативов, могут содержаться материалы, которые при определённых условиях способны сгорать в кислороде или воде (а также при контакте друг с другом). Они должны создавать условия для возгорания на удалении 30 метров от места нахождения наружной установки.

В установках категории БН (взрывопожароопасных) хранятся, переливаются, перерабатываются или перевозятся с места на место те же составы при температурах возгорания более 28 градусов. Для электроустановок категории ВН (пожароопасная) характерны следующие признаки. В них допускается хранение, переработка и перенос с места на место всё тех же что и ранее веществ (включая пыль и волокна). К ним же можно причислить любые другие типы электроустановок, не относящиеся к первым двум категориям.

Электроустановки, принадлежащие к категории ГН (что свидетельствует об их умеренной пожарной опасности), допускают проведение тех же операций в условиях хранения горючих веществ с выделением большого количества искр, пламени и тепла.

Под ДН понимаются установки с пониженной степенью взрывпожароопасности, в которых можно производить все уже описанные ранее операции, но при условии, что вещества и материалы находятся в холодном состоянии. К ним же следует отнести электроустановки, не относящиеся к уже рассмотренным ранее четырём категориям.

В чем заключается опасность?

В первую очередь это риск поражения электротоком, например, повышенная влажность приводит к смещению точки россы, в результате водяной концентрат может образовываться даже при нормальной температуре. Собственно, по этой причине в любом доме или квартире ванная комната относится к 2-й категории по нормам принятой классификации.

При температуре более 35,0°С сокращается срок службы изоляционного покрытия проводов и других токонесущих элементов. В результате может произойти «пробой» задолго до конца гарантийного срока, указанного производителем кабельной продукции.

Пыль может стать причиной КЗ или привести к перегреву оборудования. Химически активные соединения также вносят деструктивные действия, разрушая изоляцию и токоведущие элементы.

Чтобы обеспечить должный уровень электробезопасности в помещениях 2-го и 3-го класса, необходимо предпринять ряд специальных мер, причем практически все из них должны учитываться еще на стадии проектирования объекта.

Необходимость классификации по установкам

Поскольку в большинстве помещений на предприятиях используется электрооборудование, то от прочности его корпуса и каркаса зависит степень распространения пожара и сложность его тушения. Например станок, в котором применяется масло для смазки, может еще долго гореть, хотя вокруг находится только металл. В связи с этим разработали «Правила устройства электроустановок» (ПУЭ), регламентирующие уровень защиты оборудования применяемого в зависимости от класса взрывоопасности производственных помещений.

Еще одним стандартом здесь выступает ГОСТ Р 51330.9-99, который оценивает количественное влияние различных факторов на зону (наличие взрывоопасных смесей, вентиляции, тока, частоты пребывания опасных веществ в конкретном месте). В зависимости от этого присуждается 1 класс или 2-й. Учитываются также степень вероятной утечки, ее длительность и взаимодействие с окружающими материалами. 3 класс в системе не используется, а заменен на более расширенные деления (классы 20, 21, 22).

«В»

Офисы экономкласса, как часто называют офисные помещения класса «В», зачастую не имеют фундаментальных различий от офиса класса «А». В отличие от класса «А», которые относятся к представительским помещениям, коммерческая недвижимость класса «В» относится к рабочим помещениям. Крупные компании располагают в таких офисах персонал, не относящийся к топ-менеджменту. Арендаторами являются небольшие организации и компании.

Для таких помещений характерно:

1. Расположение не в центральных районах города.
2. Сроки эксплуатации здания не превышают 10 лет.
3. Качественная отделка, высота потолков не менее 3 м..
4. Хорошо оснащенные зоны отдыха и общего пользования.
5. Организованный охраняемый паркинг.
6. Развитая инфраструктура обслуживания здания и бизнеса.

Примеры определения класса зоны

Определение класса пожароопасной зоны.

Рассмотрим, как производится расчет.

Задача 1. В закрытом цехе размещено оборудо-вание с использованием растворителя Р-4 – установка для приготовления клея. Определить класс зоны помещения по пожарной безопас-ности.

Температура самовоспламенения Р-4 составляет +550 °С.

Испаряясь в атмосферу, пары растворителя образуют пожароопасный состав. Р-4 используется для замешивания компонентов в открытом сосуде, это свидетельствует о том, что смесь веществ происходит при нормальных условиях.

Используя п. 7.4.3 ПУЭ, присваиваем класс пожароопасности П-I.

Задача 2. В складском терминале хранятся бутыли с этиловым спиртом в количестве 20-ти штук. Определить классы зоны помещения по взрывопожарной и пожарной опасности.

Температура воспламенения – 445 °С.

Так как пары спирта появляются только после открытия емкости, переход в газообразное состояние и смешивание с воздухом происходит при нормальных условиях. На основании этого классифицируем помещение как зону В-Iа в соответствии с п. 7.3.40 ПУЭ.

Как и в первой задаче класс пожароопасности присваиваем П-I.

Электрические аппараты и приборы

7.4.20. В пожароопасных зонах могут применяться электрические аппараты, приборы, шкафы и сборки зажимов, имеющие степень защиты оболочки по ГОСТ 14255-69* не менее указанной в табл. 7.4.2.

Допускается изменять степень защиты оболочки от проникновения воды (2-я цифра обозначения) в зависимости от условий среды, в которой аппараты и приборы устанавливаются.

Таблица 7.4.2 Минимальные допустимые степени защиты оболочек электрических аппаратов, приборов, шкафов и сборок зажимов в зависимости от класса пожароопасной зоны

Вид установки и условия работы	Степень защиты оболочки для пожароопасной зоны класса
П-I	П-II	П-IIа	П-III
Установленные стационарно или на передвижных механизмах и установках (краны, тельферы, электротележки и т.п.), искрящие по условиям работы	IP44	IP54	IP44	IP44
Установленные стационарно или на передвижных механизмах и установках, не искрящие по условиям работы	IP44	IP44	IP44	IP44
Шкафы для размещения аппаратов и приборов	IP44	IP54* IP44**	IP44	IP44
Коробки сборок зажимов силовых и вторичных цепей	IP44	IP44	IP44	IP44

* При установке в них аппаратов и приборов, искрящих по условиям работы. До освоения электропромышленностью шкафов со степенью защиты оболочки IP54 могут применяться шкафы со степенью защиты оболочки IP44.

** При установке в них аппаратов и приборов, не искрящих по условиям работы.

7.4.21. Аппараты и приборы, устанавливаемые в шкафах, могут иметь меньшую степень защиты оболочки, чем указано в табл. 7.4.2 (в том числе исполнение IP00), при условии, что шкафы имеют степень защиты оболочки не ниже указанной в табл. 7.4.2 для данной пожароопасной зоны.

7.4.22. В пожароопасных зонах любого класса могут применяться аппараты, приборы, шкафы и сборки зажимов, продуваемые чистым воздухом под избыточным давлением.

7.4.23. В пожароопасных зонах любого класса могут применяться аппараты и приборы в маслонаполненном исполнении (за исключением кислородных установок и подъемных механизмов, где применение этих аппаратов и приборов запрещается).

7.4.24. Щитки и выключатели осветительных сетей рекомендуется выносить из пожароопасных зон любого класса, если это не вызывает существенного удорожания и расхода цветных металлов.

Электроустановки запираемых складских помещений, в которых есть пожароопасные зоны любого класса, должны иметь аппараты для отключения извне силовых и осветительных сетей независимо от наличия отключающих аппаратов внутри помещений. Отключающие аппараты должны быть установлены в ящике из несгораемого материала с приспособлением для пломбирования на ограждающей конструкции из несгораемого материала, а при ее отсутствии — на отдельной опоре.

Отключающие аппараты должны быть доступны для обслуживания в любое время суток.

7.4.25. Если в пожароопасных зонах любого класса по условиям производства необходимы электронагревательные приборы, то нагреваемые рабочие части их должны быть защищены от соприкосновения с горючими веществами, а сами приборы установлены на поверхности из негорючего материала. Для защиты от теплового излучения электронагревательных приборов необходимо устанавливать экраны из несгораемых материалов.

В пожароопасных зонах любого класса складских помещений, а также в зданиях архивов, музеев, галерей, библиотек (кроме специально предназначенных помещений, например буфетов) применение электронагревательных приборов запрещается.

Классификация пожароопасных зон

Пожароопасная зона – пространство в помещении или за его пределами, в котором постоянно или периодически находятся (сохраняются, используются или выделяются во время технологического процесса) горючие вещества как при нормальном технологическом процессе, так и при его нарушении в таком количестве, что требуются специальные меры в конструкции электрооборудования при его монтаже и эксплуатации.

Класс пожароопасных зон согласно классификации и их границы определяются технологами совместно с электриками проектной или эксплуатирующей организации.
Класс пожароопасных зон характерных производств должен отображаться в нормах технологического проектирования или в отраслевых перечнях производств по пожаровзрывоопасности.

1. Пожароопасная зона класса П-І – пространство в помещении, в котором находится горючая жидкость, имеющая температуру воспламенения более +61°С.
2. Пожароопасная зона класса П-ІІ – пространство в помещении, в котором могут накапливаться и выделяться горючая пыль или волокна.
3. Пожароопасная зона класса П-ІІа – пространство в помещении, в котором находятся твердые горючие вещества и материалы.
4. Пожароопасная зона класса П-ІІІ – пространство вне помещения, в котором находится горючая жидкость с температурой воспламенения более +61 (знак цельсия) С или твердые горючие вещества.
   Зоны в помещениях или за их пределами до 5 м по горизонтали и вертикали от аппарата, в котором находятся горючие вещества, но технологический процесс ведется с применением открытого огня, раскаленных частей или технологические аппараты имеют поверхности, нагретые до температуры самовоспламенения горючих паров, пыли или волокон, не относятся в части их электрооборудования к пожароопасным зонам.

Класс среды за границами указанной 5-метровой зоны следует определять в зависимости от технологических процессов, применяемых в этой среде.

Зоны в помещениях и за их пределами, в которых твердые и газообразные горючие вещества сжигаются как топливо или утилизируются путем сжигания, не относятся в части их электрооборудования к пожароопасным зонам.
