Пожаротушение трв

Преимущества модулей

Несомненно, разные производители наделяют свои МУПТВ разными рабочими параметрами.

Это объем газового баллона, направление работы, общая площадь защиты, тип насадок-распылителей, максимальная длина трубопровода, рабочие температуры, пусковой ток, время действия, габариты и т.п.

Класс пожаров, которые можно тушить модулями ТРВ также отличается.

Но в целом, можно выделить общие преимущества установок.

• Экологическая безопасность – в составе используются сертифицированные безопасные компоненты.
• Защита человека от факторов возгорания – дыма, температуры, огня, продуктов горения.
• Высокая эффективность огнетушения, малый расход ОТВ (до 1,5 л на 1 кв. м).
• Высокое дымоосаждающее действие.
• Автономность от сторонних источников водоснабжения.
• Защита от огня при экстремально низких температурах до -30 °C (при условии хранения газовых баллонов в отапливаемом помещении).
• Длительная безотказная работа установки ТРВ.

• Удобство обслуживания, эксплуатации и монтажа.
• Минимальные затраты на восстановление МУПТВ после срабатывания.
• Возможность установки модулей ТРВ за подвесным потолком (с горизонтальными газовыми баллонами).
• Несколько вариантов исполнения МУПТВ.
• Приемлемое соотношение цены и качества изделия.

Благодаря этим полезным факторам установки модульного пожаротушения ТРВ зарекомендовали себя как надежное средство в борьбе с пожаром.

4 Плюсы и минусы установок

Системы пожаротушения тонкораспыленной водой имеют следующие преимущества:

• 1. Одновременно устраняют несколько источников возгорания, за счет формирования водяного тумана. Облако дополнительно проникает в труднодоступные места.
• 2. Сокращают расход воды.
• 3. Задерживают водяное облако в воздухе на протяжении 15 минут. Осевшая водяная пленка исключает повторное загорание.
• 4. Пригодны для тушения пожаров при низких температурах. Многие производители добавляют ацетат калия. В паре с водой он образует пену, сохраняющую свою эффективность в неблагоприятной окружающей среде.
• 5. Безопасны для людей. Используемая вода не вредит здоровью человека, позволяет проводить эвакуацию во время работы комплекса.
• 6. Просты в монтаже. Производители поставляют готовые модули. Это сокращает финансовые расходы на оплате труда специалистов.

Есть и недостатки:

• 1. Ограниченное время распыления. Продолжительность пожаротушения зависит от количества вытесняющего газа в модуле. Бывают случаи, когда его не хватало для ликвидации большого очага возгорания.
• 2. Необходимость регулярного технического обслуживания. Рабочие поверхности необходимо проверять и очищать, поскольку они быстро засоряются пылью, осадками и другими частицами.

Первый недостаток устраняется путем применения системы с компрессорной подачей вытесняющего агента. Но такое решение требует дополнительных финансовых вложений.

Проектирование установок МУПТВ100-Г-ВД

Как правило, количество модулей, необходимое для защиты объекта, определяют путем деления площади защищаемого объекта на площадь, защищаемую одним модулем. Количество модулей при этом может оказаться довольно большим, а установка пожаротушения громоздкой и неудобной при обслуживании. Посекционный подход при проектировании позволяет существенно уменьшить количество модулей и компактно разместить батареи модулей в удобном для заказчика месте.

Площадь защищаемого объекта разбивается на секции (направления тушения).

Площадь каждой секции выбирается с учётом архитектурно-строительных особенностей объекта, но не более 450 кв. м. Ширина каждой секции назначается в пределах 12-18 метров. В зависимости от площади секции определяется количество модулей, которые объединяются в батареи МУПТВ. Для определения количества модулей в батарее МУПТВ площадь секции делится на площадь, защищаемую одним МУПТВ (56 кв. м.), и умножается на коэффициент запаса -1,4.

Как правило, для защиты всего объекта, независимо от количества секций(направлений), используются две батареи МУПТВ.  Расстояние от батареи МУПТВ до последней секции не более 160 метров (см. СТО). При срабатывании пожарных извещателей любой секции происходит срабатывание электромагнитных клапанов (клапана) данной секции и клапанов, относящейся к ней батареи МУПТВ. При срабатывании пожарных извещателей в двух смежных секциях срабатывают клапаны (клапан) обеих секций и клапаны обеих батарей МУПТВ.

Таким образом, тушение производится непосредственно в той секции, где происходит возгорание, и в смежной с ней для предотвращения распространения огня.

6 Требования к установке

Особенности монтажа зависит от типа системы.

• 1. Комплексы высокого давления. Баллонные установки располагают близко к распылительным устройствам для исключения потери давления. Насосные устанавливаются далеко от распылителей, но соединение между ними происходит с помощью трубопроводных магистралей.
• 2. Комплексы низкого давления. Расположение баллонов с газом осуществляется строго специалистами службы, поскольку один элемент нуждается в своей рабочей площади. При этом система обязательно должна находиться рядом с оросителем.

Помещения с площадью более 1 000 кв. м требуют распределения пространства на несколько зон. В каждой секции будут размещаться распределительные устройства и хранится стационарный газ-выноситель.

Популярность метода

Согласно статистике, 90 % всех случаев тушения пожаров происходит с применением воды. При всей популярности использования этого природного материала на практике существуют и отрицательные стороны такого средства тушения:

• большой расход жидкости;
• порча ценностей пожарогасительным материалом и затапливание объектов;
• причинение серьёзного дополнительного ущерба соседним помещениям, не связанным с очагом возгорания, например затапливание квартир соседей;
• необходимость организации дополнительных резервов хранения водного запаса с наличием пожарных резервуаров и насосных станций.

В значительно меньшей мере эти недостатки касаются способа тушения пожаров тонкораспылённой водой. Применение метода основывается на создании облака из мелкодисперсных капель воды, выдуваемого специальным агрегатом высокого давления свыше 250 бар.

Данный способ формально относится к поверхностному методу пожаротушения, однако следует принимать во внимание, что распыляемый реагент на практике охватывает объём площади горения с эффектом увеличения в несколько раз. При этом под действием высокой температуры происходит парообразование, от этого затрудняется подача кислорода к очагу пожара, как следствие — резкое понижение температуры и сведение скорости горения к критической

Во избежание повторного загорания мелкодисперсный туман поддерживается в пространстве до 15 мин

При этом под действием высокой температуры происходит парообразование, от этого затрудняется подача кислорода к очагу пожара, как следствие — резкое понижение температуры и сведение скорости горения к критической. Во избежание повторного загорания мелкодисперсный туман поддерживается в пространстве до 15 мин.

За счёт природного свойства воды — способности растворять большинство веществ — этот туман может вбирать в себя твёрдые частицы дыма, что значительно снижает риск сильного задымления окружающего пространства.

При таком способе для тушения пожаров класса А используют возможности жидкости, состоящей только из воды. В более катастрофических случаях вполне реально использование дополнительных пенообразующих добавок в смесь. Специальным переключателем клапан пожарного ствола агрегата переводится в положение для пенообразования, далее установка работает в штатном режиме.

Это интересно: Огнетушитель для дома или квартиры, какой лучше и как выбрать

Модуль тонкораспыленной воды

Принцип действия

Модуль тонкораспылённой воды получает сигнал в виде электрического импульса от системы управления пожарной сигнализацией. В зависимости от используемой системы, сигнал поступает в автоматическом режиме (от датчиков возгорания и задымления) или в полуавтоматическом с пульта оператора. По сигналу запускается генератор газа, в результате работы которого быстро нагнетается давление в корпусе сосуда. Это происходит за счёт выбрасываемого внутрь корпуса инертного газа.

За несколько секунд давление достигает критического уровня, под действием которого защитная мембрана разрушается по заранее нанесённым насечкам, огнетушащий состав подаётся на распылительную форсунку. Форма форсунки и уровень давления способствуют созданию мелкодисперсной водяной взвеси, размер капель которой не превышает 100-150мкм. Образующийся туман быстро заполняет внутреннее пространство защищаемого помещения, существенно снижая температуру за счёт повышения влажности воздуха, и способствует эффективному подавлению очага возгорания.

До поступления сигнала давление в корпусе равно нулю, что гарантирует безопасность его использования в помещениях любого типа, а также защищает устройства от потери работоспособности в результате разгерметизации. Дополнительный эффект от такого принципа работы — минимальные затраты на техническое обслуживание.

Применение, основные факторы воздействия

Водяное пожаротушение тонко распределенной водойчасто используется на объектах, где бывает необходимо быстро устранить пожар, при этом не повредить находящиеся в помещении материальные ценности, обеспечить безопасность людей. При этом пожаротушение ТРВ(вне зависимости от того, применяется спринклерная или дренчерная система) исключает протекание воды на расположенные ниже этажи.

Ещё одним достоинством использования тонкораспылённой воды является экономичность этого метода ликвидации возгорания. Применение установок, поставляемых нашей компанией, снижает расход воды по отношению к обычным средствам водяного пожаротушенияпримерно в 10 раз.

Тушение пожара в данном случае происходит за счёт двух процессов. При испарении объём водяного пара быстро увеличивается, заполняя собой окружающее пространства и вытесняя необходимый для горения кислород. Кроме того, при пожаротушении ТРВпроисходит резкое охлаждение. Поэтому тепловой энергии не хватает на распространение пожара.

Основные огнетушащие факторы

Эффективное воздействие модулей тонкораспылённой воды объясняется двумя основными факторами:

1. Мелкодисперсное распыление обеспечивает присутствие большого количества мелких частиц воды и пара, суммарная площадь которых гарантирует максимальный уровень теплоёмкости взвеси. Повсеместное распространение в пределах помещения с возгоранием приводит к быстрой локализации пожара за счёт снижения температуры воздуха путём массового поглощения тепла.
2. Испарение распыляемой воды провоцирует образование водяного пара, который заполняет весь объём помещения, включая полости, щели и отверстия, предотвращая доступ кислорода к источнику возгорания и подавляя реакцию горения.
3. Модуль тонкораспылённой воды выпускает огнетушащее средство на всём защищаемом пространстве, в связи с чем неохваченные огнём поверхности покрываются тонкой водной плёнкой, препятствующей распространению пожара.

Порядок осуществления тушения пожара

Модули ТРВ тонкораспыленной воды имеют высокую эффективность, порядок работы включает следующие этапы:

• Различные датчики обнаруживают возгорание и задымление, после этого посылается сигнал для запуска форсунок для распыления воды;
• Сразу же после получения сигнала срабатывает газогенератор системы пожаротушения, выбрасывающий в емкость модуля большое количество инертного газа, давление в баке повышается на несколько атмосфер;
• Когда в баке достигается максимальное давление, длительность процесса равна долям секунд, предохранительная мембрана модуля пожаротушения разрушается и через форсунку начинается подаваться вода под очень высоким давлением.

Большинство систем для тушения пожара находятся при постоянном избыточном давлении, например, огнетушитель. Однако при долгом хранении появляется риск разгерметизации, что влечет за собой неработоспособность данного способа тушения возгорания. Здесь же при стандартном состоянии модуля, то есть до срабатывания во время пожара, давление в баке отсутствует, что делает данный агрегат безопасным и крайне работоспособным, поскольку риск разгерметизации здесь никак не учитывается. После срабатывания модуля происходит перезарядка, заключающаяся в замене предохранительных мембран и заполнении баков водой.

ПатентСтандарт организации

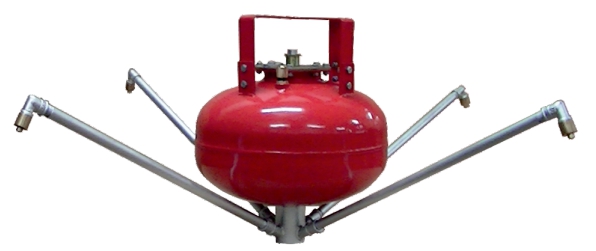

МУПТВ «Циклон-20»:

Назначение:

Предназначен для тушения очагов возгораний на объектах промышленного, складского и бытового назначения, как с системе автоматических установок, так и автономно. МУПТВ «Циклон» обеспечивает тушение и локализацию пожаров класса А и В по ГОСТ 27331.

Область применения:

Взрывозащищённые производства, хранилища материальный ценностей, гаражи, паркинги и другие

производственные объекты.



Защищаемая площадь при использовании ОТВ в температурном диапазоне от + 5 до + 50 С.

Пожары класса А — 12 м2.

Пожары класса В — 12 м2.



Защищаемая площадь при использовании ОТВ в температурном диапазоне от — 30 до + 50 С.

Пожары класса А — 8 м2.

Пожары класса В — 8 м2.



Габаритные размеры:

Высота — 480мм. / Ширина — 418 мм. / Диаметр — 406 мм.

Преимущеста над аналогами


• Надёжность на порядок выше, так как в системе запуска применяется двухмостиковый электровоспламенитель ЭВУ -2, при ручном запуске УСП-101.
• МУПТВ «Циклон» не обслуживаемый, отсутствует необходимость постоянного контроля и подкачки давления в системе вытеснения. Рабочее давление создаётся только в момент срабатывания модуля — 1.5 -1.6 МПа (срок служебной пригодности 10 лет).
• Низкие затраты на монтаж.
• Безопасен в эксплуатации, так как не содержит конструкций находящихся под давлением (соответственно неподнадзорен РОСТЕХНАДЗОРУ).
• Не содержит веществ опасных для человека и экологии.



МУПТВ «Циклон-50»:

Назначение:

Предназначен для тушения очагов возгораний на объектах промышленного, складского и бытового назначения, как с системе автоматических установок так и автономно. МУПТВ «Циклон»обеспечивает тушение и локализацию пожаров классов А В по ГОСТ 27331.

Область применения:

Взрывоопасные производства, хранилища материальных ценностей, ядерные производства, паркинги, а также другие производственные объекты.

Защищаемая площадь при использовании ОТВ в температурном диапазоне от +5 до +50 С.

• Пожары класса А — 20 м2.
• Пожары класса В — 20 м2.

Защищаемая площадь при использовании ОТВ в температурном диапазоне от — 30 до + 50 С.

• Пожары класса А — 17 м2.
• Пожары класса В — 17 м2.

Габаритные размеры:

Горизонтальное исполнение: Высота — 390мм. / Ширина — 950 мм. / Диаметр — 325 мм.

Вертикальное исполнение: Высота — 687мм. / Ширина — 480 мм. / Диаметр — 406 мм.

Преимущеста над аналогами


• Надёжность на порядок выше, так как в системе запуска применяется двухмостиковый электровоспламенитель ЭВУ-2 (при ручном запуске, дополнительно УСП 101).
• МУПТВ «Циклон» не обслуживаемый, отсутствует необходимость постоянного контроля и подачи давления в системе вытеснения, а также периодической аттестации баллонов под давлением на прочность. давление создаётся только в момент срабатывания модуля, (рабочее давление 1.4 — 1.6 МПа) (срок служебной пригодности 10 лет).
• Низкие затраты на монтаж.
• Безопасен в эксплуатации, так как не содержит конструкций находящихся под давлением (соответственно неподнадзорен РОСТЕХНАДЗОРУ).
• Не содержит веществ опасных для человека и экологии.

МУПТВ «Циклон-100»:

Назначение:

Применительно для тушения очагов возгорания на объектах промышленного, складского и бытового назначения, как в составе автоматических установок так и автономно. МУПТВ «Циклон» обеспечивает тушение и локализацию пожаров класса А и В по ГОСТ 27331.

Область применения:

Взрывоопасные производства, хранилища материальных ценностей, ядерные производства, склады, паркинги и другие производственные объекты.

Защищаемая площадь при использовании ОТВ в температурном диапазоне от +5 до +50С.

• Защищаемая площадь, пожары класса А — 40 м2.
• Защищаемая площадь, пожары класса В — 40 м2.

Защищаемая площадь при использовании ОТВ в температурном диапазоне от -30 до+50С.

• Защищаемая площадь, пожары класса А — 35 м2.
• Защищаемая площадь, пожары класса В — 35 м2.

Габаритные размеры:

Горизонтальное исполнение: Высота — 480мм. / Ширина — 990 мм. / Диаметр — 406 мм.

Вертикальное исполнение: Высота — 990мм. / Ширина — 480 мм. / Диаметр — 406 мм.

Преимущеста над аналогами


• Надёжность на порядок выше, так как в системе запуска применяется двухмостиковый электровоспламенитель ЭВУ — 2, при ручном запуске дополнительно комплектуется УСП 101.
• МУПТВ «Циклон-100» не обслуживаемый, отсутствует необходимость постоянного контроля и подачи давления в системе вытеснения, а также периодической аттестации баллонов под давлением на прочность. Рабочее давление создаётся только в момент срабатывания модуля 1.4 — 1.6 МПа (срок служебной пригодности 10 лет).
• Низкие затраты на монтаж.
• Безопасен для эксплуатации, так как не содержит конструкций находящихся под давлением (соответственно не поднадзорен РОСТЕХНАДЗОРУ)
• Не содержит веществ опасных для человека и экологии.

2 Как работают подобные модули?

Принцип действия усовершенствованных комплексов следующий:

• 1. При возникновении чрезвычайной ситуации срабатывают датчики дыма, пламени и тепла. Сигнал от прибора поступает к запорно-пусковому элементу.
• 2. Вода из резервуара по рукаву высокого давления перемещается к трубопроводу, поступает к оросителям.
• 3. Формируется водяной туман из смеси воды и газа. Он проникает во все места помещения. После передачи сигнала датчиками об устранении пожара или низком уровне вытесняющего газа, распыление заканчивается.
• 4. Туман держится в воздухе 15 минут, а затем оседает.

Полная классификация систем пенного пожаротушения. Сфера применения, плюсы и минусы установок

Это интересно: Спринклерная система пожаротушения: подробно от А до Я

Характеристика объекта.

Совсем недавно сам же сетовал на то, что нормальную систему спринклерного пожаротушения заменяют имитацией всякими разными модулями. Но это именно тот объект, где никуда не деться без водопровода то.

Это здание из трех этажей с преобладанием торгового зала на каждом этаже.

Но есть еще и подсобные помещения, тамбура, и т. п.

Может потребуется дополнительно делить помещения на зоны пожаротушения.

Есть щитовые, в которых требуется порошковое пожаротушение.

Кроме пожаротушения и пожарной сигнализации (куда же без нее) будут разные, требующие управления, инженерные системы.

Есть противопожарный водопровод, который потребуется автоматизировать и диспетчизировать.

Высота этажа 4.5 м.

На каждом этаже требуется разместить около 100 модулей пожаротушения.

Для начала упростим задачу и предположим, что выделять несколько отдельных помещений в зоны пожаротушения на этаже задача не стоит.

Задача, поставленная заказчиком, стандартна — максимальная минимизация.

Устройство системы и особенности проектирования

Правила и технические параметры проекта, и последовательность монтажа регламентируются федеральным законом (ФЗ) №69 от 21.12.1994 и №123от 22.07.2008. А так же техническими нормативами СП 5.13130.2009, НПБ 88-2001 и некоторыми другими.

• Бак для хранения воды с добавками огнетушащих веществ;
• Устройство, формирующее газожидкостную смесь;
• Сифонная заборная трубка;
• Крепежная лента;
• Дренажная заглушка (болт);
• Предохранительный спускной клапан;
• Баллон с газом для смешивания и вытеснения воды;
• Запорно-пусковое устройство;
• Кронштейны для крепления газового баллона к емкости с водой;
• Рукав высокого давления для подачи газа в смеситель;
• Промежуточный штуцер;
• Тройник для подключения сигнализатора давления и внешнего водопровода;
• Сигнализатор давления;
• Межэтажное перекрытие;
• Подающий трубопровод;
• Распылители;
• Тройник;
• Распределительные трубы;
• Место заправки огнетушащими веществами;
• Устройство направленной доставки;
• Рукав высокого давления.

Несмотря на всю простоту установки системы, если ее проектированием и монтажом занимаются малоопытные инженеры, могут быть допущены ошибки, которые приведут к неоправданному усложнению, удорожанию или снижению эффективности функционирования.

Наиболее распространенные ошибки:

• Установка автономных модулей или центрального узла с водой и газом меньшего объема чем положено для помещения этого типа;
• Использование для монтажа трубопровода труб без цинкового или любого другого защитного покрытия;
• Превышение расстояния размещения баллонов с водой и газом друг от друга и от контролируемого помещения;
• Размещение баллона с водой ниже допустимого уровня;
• Неправильное распределение зон для тушения (размещение или направленность распылителей).

Гранд-Магистр.

Лучший способ декомпозиции на отдельные зоны пуска.

Нет полноценной адресной системы.

Во многих случаях, конечно, адресная система Гранд-Магистр получается намного дешевле конкурентов, но с системой пожаротушения адресная система Гранд-Магистр 125 не совместима, что очень удивительно. Служба поддержки сообщила что и адресная система Гранд-Магистр 125 интегрируется в систему верхнего уровня Магистратор наряду с системой пожаротушения.

Среди оборудования Гранд-Магистр нет модулей управления клапанами и не очень проработано управление инженерными системами.

А так и без расчетов уже чувствуется, что эта система будет самой дешевой если рассматривать систему пожаротушения как вещь в себе.

Для управления противодымными и инженерными системами придется применять отдельное решение.

Автоматизация и диспетчеризация противопожарного водопровода потребует отдельных усилий и совсем другой системы.

Хотя возможна такая конфигурация систем объекта, что достаточно будет контролируемых выходов и релейных выходов.

С сетевыми системами Гранд-Магистр знаком только с оборудованием 15-ти летней давности, которое сейчас еще работает.

С современными приборами Гранд-Магистр знаком только с обычными приборами.

Но, похоже, что на все блоки управления пожаротушением достаточно оной клавиатуры пожаротушения.

Для сбора сигналов со всех приборов пожаротушения и управления на их основе инженерными системами будем использовать сетевой контроллер «Магистратор» и адаптеры RS-485, хотя для системы пожаротушения, как вещь в себе, достаточно было бы использовать только блоки управления и одну клавиатуру.

В общем будет много сложностей.

Но зато вот какая стоимость:

Марка	Назначение	Кол-во	Цена	Сумма
Гранд МАГИСТР БУ ПУ + РИП (версия 3)	Блок пожаротушения	6	4900	29400
Гранд МАГИСТР РН	Расширитель направлений	44	1785	78540
УДП 513-3М исп.01	Пуск	8	415	3320
МАГИСТРАТОР (версия 3.1)	Контроллер	1	8160	8160
Гранд МАГИСТР Кл ПУ8 (версия 3.1)	Панель управления пожаротушением	1	4690	4690
МАГИСТРАТОР СА (версия 3)	Сетевой адаптер	6	383	2298
Гранд МАГИСТР БК	Блок ключей	1	2346	2346
Гранд МАГИСТР БР	Блок реле	1	2142	2142
УВАП	Восстановление пуска	6	2000	12000
КПСЭнг(А)-frls 2*2*0.75	RS485	200	34	6800
Не нужны блоки питания направлений!!!	Экономия			-40000
				83236

Кроме того не нужны блоки питания направлений, поэтому в таблице присутствует отрицательная сумма на величину стоимости экономии на блоках питания.

Это на 278200 — 83236 = 194 964р дешевле, чем обошлась бы система Рубеж.

Это на 236723 — 83236 = 153 487 дешевле — чем Болид.

Система пожаротушения на оборудовании Гранд Магистр в теории существенно дешевле Болид и Рубеж.

Но я не имел с ней дело на практике и мог чего-то важного не учесть!

А если сравнивать с итоговой стоимостью внедрения всей системы безопасности на объекте, то в процентах это будет незначительная разница.

Основные преимущества МУПТВ

1. Универсальность. Автоматические модульные установки пожаротушения предназначены для противопожарной защиты объектов различного назначения: производственных зданий, автостоянок закрытого типа (паркингов), жилых и административных зданий, торгово-развлекательных комплексов, зданий повышенной этажности, общественных зданий, музеев, библиотек, архивов, объектов транспорта, электроустановок, складов и др.
2. Полная автономность от внешних источников воды (отсутствует необходимость получения лимитов по воде от Водоканала) и возможность использования на объектах с недостаточным количеством воды для нужд пожаротушения.
3. Отсутствие необходимости обеспечения электроснабжения по 1-ой категории.
4. Отсутствие необходимости специальных инженерных сооружений: резервуаров, водоводов, насосных станций, устройств утилизации и т.п.
5. Минимальное время срабатывания установки за счет использования неинерционных пожарных извещателей.
6. Высокая заводская готовность модулей, что позволяет смонтировать установку МУПТВ на объекте за считанные минуты.
7. Конструкция установки исключает ложные срабатывания (отсутствие воды под давлением в распределительной сети, наличие нормально-закрытого эл. магнитного клапана).
8. Отсутствие ущерба от использования тушащего состава. ОТВ безвредно для человека и окружающей среды.
9. Высокая дымоосаждающая способность. Дисперсность состава <150мкм.
10. Защита людей от воздействия опасных факторов пожара: дыма, температуры, продуктов горения.
11. Возможность работы установки одновременно с работающими системами общеобменной вентиляции и включенной противодымной вентиляцией.

Что такое модульные установки пожаротушения ТРВ

МУПТВ создают более совершенную завесу из воды с каплями меньше 150 мкм (п. 3.105 СП 5.13130.2009, НПБ 88-2001).

Модульный принцип: МУПТВ – компактная установка, не централизованная, со своей системой обнаружения возгорания. Оборудование включает самосрабатывающие элементы, но оно цельное – один самодостаточный, запускающийся автономно механизм.

Виды распыленной воды:

Мкм	Наименование	Для чего характерно
1000	простое распыление	спринклеры, дренчеры
300	спрей
150 – 100	туман (тушение мелкодисперсной консистенцией)	ТРВ (МУПТВ)
50 и меньше	дымка (тонкодисперсная)

Модуль:

1. единое (самодостаточное) устройство;
2. одновременно хранит и подает ОТВ;
3. сигнал к активации: с внешнего источника или самозапуск.

Модуль ТРВ с большей долей автономности:

1. без участия пользователя происходит:
   • формирование и выброс тонкораспыленного тушащего состава;
   • активация, остановка системы.

Устройство и конструкция

МУПТВ выглядит как два баллона, соединенные патрубком. От узла тянется питающая магистраль, переходящая в распределительную систему труб с оросителями. Модуль располагается в защищаемой зоне или на небольшом отдалении.

Разновидности:

Вид	Описание
Формирование и выпуск тонкораспыленного тушащего средства
С отдельным ИХГ	Базовое исполнение модуля, используется чаще. С раздельным хранением пускового объема газа. Есть два баллона: с ОТВ без давления; с газом для вытеснения.
С одним закачным сосудом	Тушащая смесь в одной емкости с газом. Преимущества: минимальная инерционность. Можно объединять несколько модулей: в систему с разводкой труб с распылителями; без разводки: корпус с оросителем непосредственно над зоной.
Действие модуля тонкого распыления
Кратковременное	До 60 сек.
Непрерывное	Согласно ТД.
Циклическое	Заданными циклами: подача-пауза.
Инерционность
Малоинерционные	Задержка до 3 сек.
Средне инерционные	От 3 до 180 сек.
Другие разновидности
Давление	высокого (возможны насосы); среднего; низкого.
Варианты образования тушащего вещества	консистенция достигается механически; в газожидкостную смесь дополнительно вводятся добавки.
Размещение	подвесная модульная установка; настенная; ранцевая (переносная).

Упрощенное отображение модульной схемы тонкого распыления: баллон с ИХГ для вытеснения – емкость с ОТВ – разводка труб с оросителями.

Подробная схема МУПТВ с незакачной емкостью:

1. баллон с составом для тушения. Крепится:
   • перед разводкой с распылителями (чаще всего);
   • непосредственно в месте выпуска ОТВ;
2. к модулю с огнетушащим веществом подсоединен через шланг (рукав высокого давления) баллон с газом-вытеснителем с запорно-пусковым устройством и элементами:
   • узел для заправки;
   • предохранительный клапан;
   • болт дренажный;
   • манометр;
3. в месте соединения:
   • штуцер промежуточный;
   • формирователь газожидкостной смеси;
4. трубная магистраль;
   • питающая;
   • распределительная – с узлом доставки, тройниками, оросителями;
5. крепления:
   • хомуты;
   • кронштейны;
   • потолочные перекрытия;
6. питающая труба с датчиком (индикатором) давления, дистанционно управляющим подачей;
7. устройства:
   • слива;
   • контроля ОТВ;
   • штуцер для манометра;
8. узел ручного пуска.

Типы водопитателя МУПТВ:

1. баллон – ИХГ (газ сжиженный, сжатый);
2. газогенератор;
3. насосы;
4. комбинированный.

Тушащий состав:

1. вода:
   • простая;
   • дистиллированная;
2. реагент (с фторными добавками, против замерзания);
3. водоподготовка создает окончательную смесь:
   • жидкую;
   • газоводяную;
   • газожидкостную.

Принцип действия – срабатывания

Принцип работы и тушения модулем тонкого распыления:

1. Датчики подают сигнал на ЗПУ сосуда с ИХГ;
2. Вытесняющий газ (воздух, азот, двуокись углерода) поступает в формирователь газожидкостной среды и в сосуд с огнетушащим составом.
3. Внутри емкости:
   1. Создается давление.
   2. Вода с добавками трансформируется в газожидкостную смесь.
4. Смесь для тушения поступает через питательный водопровод в разветвленную по защищаемой зоне систему труб.
5. Водой высокого давления через калибрирующие оросители создаются облака, завесы, экраны.

Задача МУПТВ – применение оросителей для создания объема водяной пыли в заданном направлении. Становятся доступными классы возгораний, которые не гасят обычной консистенцией.

Свойства ОТВ и принцип воздействия:

1. создается движущийся туман (холодный пар);
2. ТРВ формирует безвоздушную среду;
3. мелкораспыленная смесь эффективно:
   • охлаждает;
   • вбирает тепло;
   • адсорбирует, осаждает вредные вещества, дым, газы;
   • разбавляет горящие жидкости;
4. туман поддерживают до 15 мин., что исключает повторное возгорание.

Пожаротушение модулем тонкого распыления относят к поверхностному локальному, но на практике завеса охватывает значительные объемы, увеличивая КПД обычного количества ОТВ в несколько раз.

Краткая характеристика объекта

Защищаемым объектом является помещение «малярное отделение» помещения:

№7 Склад малярного отделения

Высота защищаемого помещения 3,500 м.

№8 Покрасочное отделение

Высота защищаемого помещения 7,800 м.

№9 Помещение приготовления краски

Высота защищаемого помещения 3,500 м.

Характеристика защищаемого помещения приведена в задании на проектирование.

Общая защищаемая площадь помещения – 105,3 м2.

Фальшпол и фальшпотолок отсутствуют.

Стены и перекрытия имеют предел огнестойкости не менее 0,75 часа.

В защищаемом помещении установлены двери с пределом огнестойкости не менее 0,5 часа;

Расчет количества автоматического пожаротушения МУПТВ

Тонкораспыленное тушение проектируется по ТУ и инструкции производителя, где указано:

• охватываемая площадь;
• расход;
• продолжительность распыла;
• расстояние между оросителями;
• диаметр труб;
• интенсивность;
• обеспечиваемый напор.

Расчет учитывает НПБ 88-2001, ГОСТ Р 53288-2009 и зависит от класса пожароопасности, высоты потолков, складированных материалов. Для монтажа требуется разработка технических условий, поскольку многие нормы по ТРВ не конкретизированы в ППБ.

Пример: для помещения 1 кат. площадью 90 кв. м:

• интенсивность и расход установки:
  • от 0,04 л/сек./м. кв.;
  • для водяной завесы – 0,5 л/сек./ на 1 м ширины;
• продолжительность от 20 мин.;
• давление из расчета 0,07 МПа на каждый метр высоты;
• 10% запас.

Принцип действия

1. Специальные пожарные детекторы различного типа определяют очаг возгорания и, по возможности, его местоположения.
2. Сработавшая система пожарной сигнализации посылает сигнал тревоги на пульт и активизирует запорно-пусковое устройство на главном модуле.
3. Запорно-пусковое устройство открывает канал поступления газа в баллон с водой, где и образуется газожидкостный состав с дополнительными огнетушащими добавками.
4. Смесь под давлением поступает к распыляющим приспособлениям через трубопровод.
5. Контроль выброса тонкораспыленной воды осуществляется автоматически и дистанционно при помощи детекторов давления, которые размещаются в контрольных точках на трубопроводе.
6. При превышении граничного давления в емкости с водой срабатывает предохранительная система, и часть газа стравливается через устройство безопасности – предохранительный клапан.

Размер капли тонкораспыленной воды составляет около 100 мкм. Под воздействием высокой температуры вода превращается в пар, который блокирует поступление кислорода к очагу возгорания. Эффективность тушения среднего очага возгорания составляет 1 мин. Пароводяная взвесь находится в воздухе помещения, в зависимости от движения воздушных потоков, до 15 мин., что предотвращает повторное возникновение очага возгорания.

Назначение МУПТВ

Опишем, дорогой читатель, что можно, а что нельзя потушить с помощью модулей ТРВ.

Системы тонкораспыленной воды используются для ликвидации пожаров категорий A, B и C, а также электрического оборудования под напряжением до 1000 В, согласно ГОСТ 27331.

Способ тушения пожара – локальный по поверхности, поверхностный.

Используются для борьбы с огнем в архивных, складских, музейных, производственных, административных, гаражных помещениях,

дизельных, автостоянках, сушильно-покрасочных камерах, выставках, офисах, театрах, галереях, гостиницах и подобных объектах.

Увы, но не все виды пожара мы сможем потушить с помощью МУПТВ.

Следующие материалы не смогут избежать пожара, если их тушить тонкораспыленной водой.

1. Вещества, которые горят без доступа кислорода.
2. Реагенты с водой (щелочно-земельные и щелочные металлы).

Эти две категории веществ не подходят для тушения огня с использованием технологии ТРВ.

Выводы.

Вот такая таблица стоимости оборудования переменной составляющей и итоговой:

Система	Стоимость основы	Итоговая стоимость
Болид	236 723	5 316 903
Рубеж	278 200	5 526 398
Рубикон	178 018	5 258 198
Гранд Магистр	83 236	5 163 416
Вэрс	165 110	5 245 290
Самосрабатывающие модули		5 469 312

Несмотря на полученные красноречивые выводы в виде одного числа эти числа не могут быть руководством к действию.

Некоторые параметры приведены к общему знаменателю искусственно для облегчения сравнения.

Для однозначных выводов необходимо считать все системы по проекту, а не на пальцах.

В целом можно считать системы Болид и Рубеж одинаковыми для применения на этом объекте .

И спор Болид или Рубеж остается актуальным.

Существенно дешевле остальных систем оказывается Гранд-Магистр.

Система Рубикон, даже с применением адресных датчиков, все равно оказывается эффективнее адресных систем Рубеж и Болид с точки зрения цены. К сожалению не могу судить так ли это на практике — опыта 0.

Применение системы Вэрс проблематично на этом объекте.
