Умный дом на основе knx: история создания и настройка системы

Разнообразие в KNX

Компания JUNG стояла у истоков системы умного дома KNX. Поэтому сегодня предлагает разнообразие в функциональном наполнении и внешнем виде устройств — это касается управляющих элементов (сенсоров и датчиков) и исполняющего команды оборудования.

Сейчас у компании несколько серий: A, CD, LS, SL. Оборудование может быть выполнено из пластика или металлов вплоть до алюминия и даже золотых выключателей, розеток и кнопочных модулей с напылением в 9 микрон.

Популярные механизмы KNX:

Элементы управления-переключатели. Внешне они не отличаются от обычных переключателей света, поэтому комбинируются с ними по дизайну:

• Сенсорные переключатели для контроля света и так далее
• Поворотные переключатели для регулирования интенсивности
• Автоматические переключатели для контроля по условиям
• Термостаты для управление температурой
• Климатические сенсоры для контроля климатических параметров

Сенсорные контролеры комнаты. Такие контроллеры с ёмкостным сенсорным экраном заменяют традиционные переключатели для управления всей комнаты. Они крепятся на стену и по использованию фактически не отличаются от iPhone и других смартфонов.

Универсальные сенсорные панели. С помощью них можно контролировать полный набор современного оборудования KNX во всем помещении из одного места централизованно.

https://youtube.com/watch?v=nffPP6ISG9Y

Мини-датчик присутствия. С помощью него контролируется движение в помещении, чтобы сообщить о несанкционированном использовании.

Звукораспределительная система. Это полноценный механизм для обеспечения multiroom-звуком всего помещения со встроенным усилителем для подключения оборудования с вариантами до 8-ми выходов.

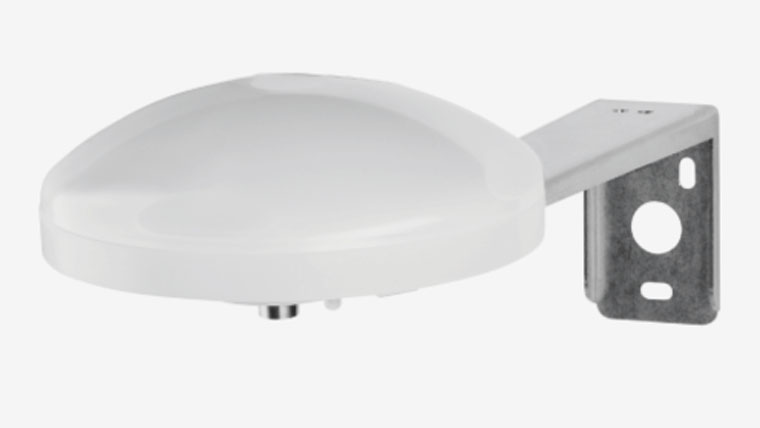

Наружная метеостанция. Такая определяет скорость и направление ветра, уровень освещенности, общее излучение и осадки, относительную и абсолютную влажность, давление воздуха и так далее.

Мобильные приложения. KNX производства JUNG полностью управляется с помощью программного обеспечения для iPhone и других смартфонов. Это удобно для контроля помещения из любого места мира.

И это только капля в разнообразии, которое подбирается под потребности индивидуально.

Приложения, взаимодействие и связывание

Центральное место в концепциях архитектуры KNX занимают точки данных (входы, выходы, параметры и диагностические данные), которые представляют переменные процесса и управления в системе. Стандартизированные контейнеры для этих точек данных: группировать объекты и свойства интерфейсного объекта. Система связи предлагает сокращенный набор инструкций для чтения и записи значений точек данных. Datapoints должны соответствовать стандартизованным типы точек данных, сами сгруппированы в функциональные блоки. Эти функциональные блоки и типы точек данных связаны с полями приложений, но некоторые из них имеют общее назначение (например, дата и время). Доступ к точкам данных может осуществляться через механизмы одноадресной или многоадресной рассылки.

Чтобы логически связать точки данных приложений по сети, KNX имеет три основных схемы привязки: одну бесплатную, одну для структурированной и одну для привязки с тегами:

• В свободный переплет, связи между точками данных не предписываются — в сочетании со свободной адресацией это поддерживает настраиваемую группировку многоадресной рассылки на уровне отдельных точек данных и является центральным элементом конфигурации S-режима (см. ниже);
• В структурированная привязка, спецификация KNX предусматривает точный шаблон для связывания всего набора точек данных, обычно соответствующий функциональному блоку или каналу (режимы кнопок соответствуют этой концепции);
• Маркированная привязка также предварительно структурирован моделями приложений, но числовое значение адреса является частью его значения.

Стандарт KNX

Стандарт KNX был построен на базе коммуникационного стека EIB на основе OSI, дополненного физическими уровнями , режимами конфигурации и возможностями приложений BatiBUS и EHS .

Установки KNX могут использовать несколько физических средств связи:

• Подключение витой пары (унаследовано от стандарта EIB. (Унаследованная ранее среда связи BatiBUS (TP0) больше не является частью спецификаций KNX).
• Сеть по линии электропередач (унаследованная от стандарта EIB. (Унаследованная ранее среда связи EHS (PL132) больше не является частью спецификаций KNX).)
• Радио (KNX-RF)
• IP (также называемый EIBnet / IP или KNXnet / IP)

KNX не основан на конкретной аппаратной платформе, и сеть может управляться чем угодно, от 8-битного микроконтроллера до ПК, в соответствии с требованиями конкретного здания. Наиболее распространенная форма установки — через витую пару.

KNX является утвержденным стандартом следующими организациями, ( среди прочего ):

• Международный стандарт (ISO / IEC 14543-3)
• Европейский стандарт ( CENELEC EN 50090 и CEN EN 13321-1)
• Стандарт США ( ANSI / ASHRAE 135)
• Китай Guobiao (GB / T 20965)

Он находится в ведении Ассоциации KNX cvba , некоммерческой организации, регулируемой бельгийским законодательством, которая была образована в 1999 году. По состоянию на 1 июля 2021 года Ассоциация KNX насчитывала 500 зарегистрированных членов-поставщиков оборудования и программного обеспечения из 45 стран. установочные компании в 172 странах и более 500 зарегистрированных учебных центров. Это открытый стандарт, не требующий лицензионных отчислений, поэтому доступ к спецификациям KNX не ограничен.

Продукция ABB

Концерн предлагает огромный перечень устройств, необходимых для создания полноценной сети, которая будет эффективно управлять умным домом. Несмотря на немалую стоимость, продукция концерна пользуется устойчивым спросом, потому что отличается великолепными характеристиками и полным соответствием стандарту KNX. К примеру, 12-канальный активатор отопления HA-M-0.12.1, который может одновременно управлять работой 12 клапанов системы отопления, обойдется в 23 тысячи рублей. Это заметно дороже китайских аналогов, но и гораздо надежней. Еще один пример – дисплей с поворотным управляющим элементом от ABB обойдется в 70–100 тысяч рублей, тогда как малонадежный китайский аналог можно купить за 20–40 тысяч. Но велика вероятность, что китайский элемент не прослужит и 2 лет.

Проект системы Умный-Дом.

Проект системы Умный-Дом – это документация, по которой будет строиться ваша система, программироваться заявленные функции, производиться поставка оборудования по спецификации проекта, и производиться дальнейшее техническое обслуживание системы.

Из чего состоит проект – Умный Дом.

1.Техническое задание.

Описательная часть системы, что она должна делать, как и чем управлять – каждая кнопочка, каждый датчик или панель управления, должна быть описана.

Не допускайте какого-либо поверхностного описания.

Все должно быть описано четко от А до Я.

В противном случае вам сдадут проект совсем с другими функциями, нежели вы ожидали.

2.Основная часть проекта – электрическая часть.

Электрическая линейная схема.

С указанием всех нагрузок и требуемой мощности на ваш дом.

Расположение оборудования по помещениям, светильники, бытовая техника, розетки, выключатели, датчики, с указанием группы и кратким описанием для каких целей та или иная розетка или тот или иной выключатель.

Развороты по стенам.

Схемы установки розеток и выключателей, полное описание функционала того или иного датчика, кнопки на выключатели или назначение розетки.

Группа должна быть указанна у каждого прибора.

Акты скрытых работ.

Описание всего оборудования, которое используется в системе, но установлено скрыто.

Описание прокладки кабельных трасс, для предотвращения пробития трас в дальнейшем, допустим, при установке мебели.

Кабельный журнал.

Указание всех кабелей используемых в проекте по группам, метраж и марка того или иного кабеля (провода).

Позволит вам оценить стоимость работы по монтажу умного дома, стоимость и кол-во необходимых материалов.

Спецификация оборудования.

Список оборудования с указанием, где установлено, марка производителя, артикул.

Избегайте таких пунктов как – комплект.

У каждого оборудования есть свой артикул и стоимость, которую можно проверить до закупки.

Инструкции, паспорта и сертификаты на оборудование.

На каждое изделие.

Список расходных материалов для дальнейшего обслуживания.

В основном это касается светильников.

Список светильников, где установлен, мощность, кол-во ламп, каких именно ламп – тип (накал, галоген, люминисцент, led), цоколь, мощность, необходимость диммирования, напряжение питания.

Пункт “И” нужен лишь для того, чтобы при перегорании лампочки в люстре вам не нужно было лезть в люстру, и смотреть какую лампочку нужно купить для замены.

Подводя итог: У умного дома, должен быть нормальный, умный проект!

На этом все.

Разумно подходите к своим желаниям, если домой вы приходите только спать, не готовите, не собираетесь устанавливать кондиционер — устанавливать систему Умный Дом только на выключатели – нецелесообразно.

Так же трезво оценивайте и возможности – решив сэкономить, сможете ли вы самостоятельно поехать, например, в Германию, чтобы закупить оборудование там?

И, если решите добавить какую-либо функцию, сможете ли снова поехать за двумя-тремя механизмами?

Или, специалисты начнут монтаж системы, а вы не до конца изучили финансовый аспект, деньги кончились, работа остановилась, и вы остались без света и вентиляции.

Все это выглядит сложным, множество деталей, которые нужно учитывать, подводные камни, с которыми, возможно, придется столкнуться, пусть это вас не пугает.

Итоговый результат, который вы получите, решив выбрать Умный дом – это совершенно новое качество жизни, комфорт и безопасность.

Стандарт KNX

Стандарт KNX был построен на OSI-основан ЕИБ стек связи продлен с физические уровни, режимы конфигурации и опыт применения BatiBUS и EHS.

Установки KNX могут использовать несколько физических средств связи:

• Витая пара проводка (унаследованная от стандарта EIB. (ранее унаследованная BatiBUS среда связи (TP0) больше не является частью спецификаций KNX.)
• Линия электропередачи сети (унаследованный от стандарта EIB. (предыдущий унаследованный EHS среда связи (PL132) больше не является частью спецификаций KNX.)
• Радио (KNX-RF)
• IP (также называемый EIBnet / IP или KNXnet / IP)

KNX не основан на конкретной аппаратной платформе, и сетью можно управлять любым, начиная с 8-битного микроконтроллер к ПК в соответствии с требованиями конкретного здания. Наиболее распространенная форма установки — через витую пару.

KNX — это утвержденный стандарт следующими организациями:среди прочего):

• Международный стандарт (ISO / IEC 14543-3)
• Европейский стандарт (CENELEC EN 50090 и CEN EN 13321-1)
• Стандарт США (ANSI/ASHRAE 135)
• Китай Guobiao (ГБ / т 20965)

Он управляется ассоциацией KNX Association. cvba, некоммерческая организация, деятельность которой регулируется бельгийским законодательством, которая была образована в 1999 году. По состоянию на 1 июля 2018 года в KNX Association было зарегистрировано 443 зарегистрированных поставщика оборудования и программного обеспечения из 44 стран. У нее были партнерские соглашения с более чем 77000 компаний-установщиков в 163 странах и других странах. более 440 зарегистрированных учебных центров. Это без лицензионных отчислений открытый стандарт Таким образом, доступ к спецификациям KNX не ограничен.

Оборудование KNX

В экосистеме KNX умный дом присутствует набор объединенных общей шиной устройств. В качестве последней можно использовать двухпроводную витую пару, но на практике нередко прибегают к четырехпроводному кабелю 2×2×0.8 — такой используют, например, в пожарных сигнализациях. Изначально задействуются две жилы, а остальные остаются про запас для дальнейшего расширения. Дополнительное преимущество такого провода состоит в экранировании каждой жилы, а значит, за наводки можно не переживать.

Проводная шина является основной средой передачи данных, прочие (электросеть, Ethernet и радиоканал) относятся к дополнительным. Шинный принцип дает возможность реализовывать почти любые топологии сети.

В простых случаях используется линейная топология с последовательным соединением устройств (до 64 на сегмент линии, до 4 сегментов). Пример:

Можно прибегнуть к «звезде» — тогда все «ветви» будут сходиться в одной точке.

При большом количестве оборудования рекомендуется топология «общая шина»: линия 0 выступит главной, а к ней присоединяются до 15 дополнительных. А в самых сложных ситуациях — древовидная, объединяющая несколько областей на магистральной линии (всего до 15).

Таким образом, максимальное число устройств KNX-сети составляет 58 тысяч.

Конструктивно любая KNX-система состоит из:

• исполнительных устройств, управляющих связанными с ними системами. Они меняют состояние по сигналам от сенсоров, контролируя подключенное к ним оборудование;
• системных устройств — источников питания, соединителей и прочего. Это могут быть репитеры, шинные соединители, логические модули;
• сенсоров, датчиков и прочего. Они фиксируют внешние события и отправляют заданные команды на оборудование (например, при обнаружении падения температуры в помещении ниже 20 градусов автоматически включается отопление).

Каждый компонент должен быть присоединен к шине и запрограммирован (параметризован) соответственно требуемым функциям с помощью ПО ETS. Монтаж многих устройств (блоков питания, актуаторов и прочего.) проводится на стандартную DIN рейку.

В систему также может быть установлено устройство, условно называемое контроллером. Это средство визуализации компонентов сети KNX, контроля и организации удаленного доступа. К таким можно отнести, например, логический контроллер с функциями IP шлюза, ETS-KNX шлюза, и прочими возможностями.

Схема «умного дома» на KNX:

Пример стенда с популярным для реализации KNX-проектов в Москве контроллером LogicMachine:

Обязательных «контроллеров» в классическом понимании технология, как уже говорилось, не предусматривает, все элементы равнозначны и могут работать напрямую.

Особенности и преимущества

Потребности ваших клиентов постоянно изменяются. Они хотят независимости, им необходимы совместимые системные решения с возможностью их дальнейшего улучшения и развития в будущем. Удобство, низкое энергопотребление и высочайшая надежность — именно эти качества пользуются максимальным спросом у сегодняшних заказчиков современных систем для управления зданиями.

Для собственников, арендаторов и эксплуатирующих организаций:

• Создание многофункциональной автономной системы управления инженерными системами объекта с возможностью как локального, так и удаленного управления.
• Возможность централизованного управления инженерными системами объекта.
• Повышение качества жизни и пользования объектом: простота управления и настройки, многообразие возможных функций.
• Снижение расходов и трудозатрат на техническое обслуживание: быстрая реакция на возникающие неполадки оборудования, имитация присутствия в доме, снижение энергозатрат до 50%.
• Проводной тип связи и цифровое управление обеспечивают надежность.
• Гарантия на все устройства 3 года.
• Товарный знак KNX служит символом эталона качества для владельцев зданий.
• KNX — открытая система с широким выбором необходимого оборудования. Свыше 100 производителей предлагают широкий спектр KNX-совместимых и сертифицированных продуктов.
• Высокая степень гибкости: система в любое время может быть с легкостью адаптирована к изменившимся потребностям или расширена, в том числе, путем добавления дополнительных функций и оборудования.

Для электромонтажников, инсталляторов и системных интеграторов:

• Свободная топология.
• Простота программирования сценариев управления и настроек.
• Хорошо документированный протокол.
• Нет привязки к одному производителю: широкий ассортимент совместимого оборудования.
• Легкая интеграция практические во все системы верхнего уровня.
• Настройка выполняется с помощью единого для всех производителей инженерно-проектного программного пакета ETS.
• Протокол ISO/IEC 14543.
• Новые компоненты могут быть легко подключены к существующей шинной системе.

Для светодизайнеров, архитекторов и проектировщиков:

с SATEL KNX и INTEGRA

Посмотрите, как может выглядеть Ваш идеальный день в умном и безопасном доме

Добрый день

Еще до того как зазвенит будильник, система позаботится о том, чтобы
температура в Вашем доме соответствовала Вашим предпочтениям. Итак, если будет холодно, она заранее
включит теплый пол, например, в спальне и в ванной. Также «умный дом» включит Ваш любимый диск,
чтобы с самого утра зарядить Вас позитивной энергией.

Чтобы было проще проснуться, нужен свет. Летом жалюзи деликатно приоткроются и
раздвинутся смарт-шторы. Зимой включится свет – все именно так как Вы любите, ведь Вы сами решаете,
какая яркость света Вам подходит с утра.

Свежий воздух поможет Вас взбодрить. Окно в спальне приоткроется
автоматически, также Вы можете его открыть с помощью мобильного телефона. Система выключит
отопление, но одновременно будет постоянно контролировать, чтобы температура не упала ниже
комфортного уровня.

Душ с утра? Вы можете быть уверены, что зеркала в ванной не запотеют, система
позаботится о том, чтобы их подогреть.

Еще до того, как Вы зайдете на кухню, кофеварка известит Вас о том, что Ваш
кофе готов, и Вы почувствуете его душистый аромат. На кухне включится телевизор и Ваш любимый
утренний канал, чтобы Вы могли хорошо начать день.

Удачного дня

Вы выходите на работу? Система закрывает все окна, выключает музыку,
телевизор, освещение и другое электрооборудование, которое не должно работать во время Вашего
отсутствия.

Затем гаражные ворота открываются, и Вы можете удобно выехать. Будьте
спокойны, они за Вами так же закроются, автоматически. Аналогично проезжаете через въездные ворота,
и дом ставится на охрану, а защитные рольставни опускаются. Все под контролем.

Вы можете быть спокойны. Ваш дом защищен, и в случае любых событий в системе
на Ваш телефон немедленно поступит подробная информация.

Система может позаботиться обо всем. Когда Вас нет дома, даже в случае
порывистого ветра, внезапного ливня или грозы, Вы можете быть уверены, что дома все хорошо.
Если Вы вышли из дома, но не уверены, что закрыли кран в ванной, нет повода переживать, система в
случае необходимости сделает это за Вас.

Кто-то звонит в дверь? Проверьте на смартфоне, это случайно не курьер с посылкой, которую ждете. Вы
можете ему открыть, чтобы оставил пачку за дверью. Также Вы будете знать,
когда в почтовом ящике будет Вас ждать письмо – система уведомит Вас о визите почтальона.

Ребенка раньше отпустили из школы? А может гости приехали раньше времени, а Вы
еще не успели доехать домой? Вы можете удаленно снять систему с охраны и впустить их внутрь, чтобы
они могли спокойно подождать Вас дома или на террасе.

Добро пожаловать!

Еще до Вашего возвращения, в определенное время, система включает очистители
и увлажнители воздуха и подстраивает температуру в помещениях, так чтобы Вы могли почувствовать
себя уютно. Независимо от погоды, у Вас дома всегда комфортно!

Наконец-то Вы дома! Режим охраны выключается. Вы открываете ворота, а свет во
дворе включается автоматически. Также открываются гаражные ворота.

Вы нажимаете иконку на дисплее телефона, чтобы открыть дверь и защитные
рольставни. У Вас в руках тяжелые сумки? А может ребенок уснул в машине? В коридоре
автоматически включается свет, который так же включается во всех помещениях, в которые Вы заходите.

На улице была жара, поэтому возле дома автоматически включаются спринклеры, чтобы полить цветы и
газоны. Система блокирует дверцу для собаки, чтобы она не занесла грязь в дом.

Время расслабиться

Семейный ужин – это момент, когда все в сборе! Подходящая музыка уже
включилась и у всех хорошее настроение. Над столом включается теплый свет, а остальные светильники
выключаются. Огонь в камине начинает гореть, дополняя домашний уют.

Хотите отдохнуть? Послушать диск Вашей любимой группы? Система позаботится о том, чтобы музыка
включалась в тех помещениях, где Вы находитесь. Сегодня Вы хотите
покупаться в бассейне или предпочитаете баню? На сенсорной клавиатуре Вы всего лишь нажимаете
соответствующую иконку и заходите внутрь. Да, все верно, единственное, что Вам необходимо сделать –
это расслабиться и наслаждаться любимой мелодией!

KNX «для чайников»

Вышеизложенное может показаться слишком сложным. Несмотря на множество преимуществ, стандарт и решения на его основе, на первый взгляд, имеют высокий порог входа. Причина этого – необходимость иногда сложного программирования устройств и тщательного осмысления логики будущего проекта, особенно в сложных сетях. Но на практике построить «умный дом на базе KNX» не составит труда, если вы поймете основные принципы.

Таким образом, основным элементом является проводная шина KNX, через которую все устройства «обмениваются данными», обращаясь друг к другу по известному адресу. В качестве дополнительных опор они используются для передачи «по воздуху» через радиосвязь, сеть TCP / IP или электрическую проводку.

Схема одного из вариантов домашней сети:

Реакция оборудования на изменение внешних условий или воздействие определяется его параметрами. Они записываются в «приложение», хранящееся на каждом устройстве, которым можно управлять и изменять с помощью программного обеспечения ETS. Само программное обеспечение устанавливается на компьютер, подключенный к шине KNX через шлюз.

В терминологии KNX существуют следующие понятия:

• Групповой адрес, групповой адрес – программная сущность, в которой размещаются объекты взаимодействующего оборудования (Объекты). Например, если вы хотите создать свет на датчике, вам нужно создать адрес световой группы на. (или другой, по желанию), в который вставляются объекты Вход 1 исполнительного механизма и Выход 1 датчика. Проще говоря, сенсорный объект и исполнительный механизм связаны.
• физический адрес – назначается каждому компоненту через программное обеспечение ETS и используется для прямой идентификации оборудования;

Формат адресов может быть разным (однобайтный, байтовый, двухбайтовый и т.д.). Для переключателя требуется только один байт со значением 1 и 0 (светится / светится.).

Когда групповой адрес создается, он записывается программным обеспечением в приложении целевого устройства. Последний «узнает» адреса всех связанных элементов сети и будет готов к работе.

Программа KNX Virtual может использоваться как обучающая песочница.

Это позволяет вам работать в виртуальной сети без покупки и установки реальных устройств.

EIB SENSOR

EIB SENSOR

In the ‘Periphery‘ tab, you’ll find: an EIB sensor, EIB Extended Sensor and EIB Text Sensor. Clicking on the desired sensor inserts the sensor into the Periphery tree in the ‘KNX/EIB line’ section.

Clicking on Sensor1 opens the ‘Properties‘ window for that sensor. Here you can set various parameters, including group address and EIS-Type. If you enable the option ‘Do not send a response‘, the Miniserver will not send acknowledgements (no EIB confirmation). In ‘Query Status‘ , you can set the cycle during which a query is sent . Use ‘Query Status’ sparingly, as it places an unnecessary load on the EIB-bus . If ‘Use Remanence‘ is enabled, then the last active state is restored, for example in the event of a power failure.

EXAMPLE: READING A TEMPERATURE VALUE

Here is an example of an EIB weather station and corresponding temperature value as seen in the Configuration Software and user interface logic.
Please be sure to configure the ETS sending parameters for the reading.

In the Properties window of the temperature sensor, set Type to ‘Sensor/Analogue value EIS5‘. Setting up the user interface is then just a few mouse clicks away – this screen shot shows the recommended settings:

EIB EXTENDED SENSOR

80% of the time you will be using a simple EIB Sensor. However, in some special cases ‘EIB Advanced Sensor’ may be required. For example, if you cannot configure your EIB switch to produce a 1 when activated and a 0 when released. Another example: you are planning to integrate a Miniserver into an existing installation. You don’t want to change anything and you’d like to retain certain existing sensors/push-buttons (for whatever reason). EIB Advanced Sensor, would allow you to completely integrate a previously configured ‘Dimmer’.

In the Properties window of a sensor, the group address can be set to ‘EIB Addresses ON‘, ‘EIB Addresses OFF’, and ‘EIB Addresses Pulse’. Furthermore, you can specify the value sent by each corresponding option.
For example if this push-button is pressed, the value ‘9‘ is sent to group address 14/1/5. Releasing the push-button sends the value ‘0’ to the same address group. With a short-press/pulse, the value ‘1‘ is sent to the group address 14/1/4.

EIB addresses On	14/1/5:9
EIB addresses Off	14/1/5:0
EIB addresses Pulse	14/1/4:1

EIB PUSH-BUTTON CONFIGURATION WITH EXTENDED SENSOR

In the following example we focus in detail on an EIB push-button that was configured for dimming and has only limited settings in ETS.
In the 14/1/4:1 configuration a short-press/pulse causes a 1 to be sent to the group address 14/1/4, resulting in on/off switching of the dimming actuator. In the 14/1/5:9 configuration, a long press results in dimming, i.e., a 9 is sent to address 14/1/5. In the 14/1/5:0 configuration, dark dim results. The ‘EIB Extended Sensor’ is excellent for this application.

This image shows the configuration of the EIB push-button in ETS:

Here you see the properties of the ‘EIB Extended Sensor‘ in the Loxone Configuration Software with registered group addresses, i.e., this sensor follows the group addresses. When ‘Do not send a response‘ is enabled, the Miniserver does not send acknowledgments.

EIB TEXT SENSOR

Using a text sensor, the Miniserver can retrieve and display text from the bus. In ‘Query State‘, you can set the cycle during which a query is sent. Use ‘Query State‘ sparingly, as it places an unnecessary load on the EIB-bus.

Как работает система «Умного дома» KNX

Все компоненты KNX-сети подразделяются на 3 основных подгруппы:

Первая состоит из устройств, с помощью которых генерируются управляющие команды. К ним относятся:

• переключатели;
• панели управления;
• разнообразные сенсоры;
• таймеры;
• измерительные приборы физических величин.

Следующая категория — активаторы
. Другими словами — исполнительные устройства. К ним относятся релейные модули, а также различного рода регуляторы (диммеры).

Регулятор KNX

В каких случаях вы чаще всего покупаете новый телефон?

Сразу, как только выходит новая модель 48 ( 1.34 % )

Когда текущиая модель совсем устареет морально и физически 940 ( 26.22 % )

Только когда старый сломается/потеряется 2056 ( 57.35 % )

Когда выходит модель, которая уже значительно отличается от моей по функциям 457 ( 12.75 % )

Другое 84 ( 2.34 % )

Последняя подгруппа — это дополнительные системные устройства, представленные:

• блоками питания;
• повторителями;
• логическими модулями;
• интерфейсами, позволяющими обеспечивать связь с окружающим миром.

Сеть KNX децентрализована. Активаторы с сенсорами имеют прямой обмен данными без участия какого-либо дополнительного оборудования/контроллера.

Управление системами в доме с помощью KNX

Стоит отметить, что стандарт KNX включает в себя целых 4 среды передачи данных:

• отдельную шину (витую пару);
• электропроводку;
• радиоканал;
• IP-сеть.

Передача данных типа «отдельная шина» наиболее распространена. Она позволяет использовать различные варианты сетевой топологии и может объединять в себе множество устройств, находящихся на внушительном друг от друга расстоянии. Линейная топология — вот чем является простейший сегмент проводной сети KNX. Наибольшая длина линии — 1 километр, однако при помощи специальных усилителей эта длина может увеличиваться примерно в 3—4 раза. Каждый сегмент в обязательном порядке должен иметь индивидуальный блок питания. «Главная линия» может объединять в себе 15 таких линий, тем самым образовывая «зону». Как правило, зоны имеют способность общаться друг с другом при помощи магистральной линии. Такое общение вполне способны поддерживать между собой до 15 зон.

Схема построения распределительной шины для «Умного дома»
