Датчик положения коленвала ваз 2112: местонахождение, признаки и возможные варианты исправления неисправностей

Как проверить неисправность датчика прибором?

Несмотря на то, что неисправность датчика, как правило, определяется по вышеуказанным признакам, этого может быть недостаточно для верной диагностики, ведь одинаковые признаки у разного рода поломок. Провалы во время разгона могут наблюдаться и при деформации других деталей, таких как система зажигания или тормозная система, кроме того, подобное встречается при неисправности самого мотора.

Проверить датчик наверняка можно следующим методом:

Покупаем вольтметр (его несложно найти в любом автомобильном магазине) или же, мультиметр, что еще лучше. На мультиметре включаем вольтметровскую функцию, с измерением 200 мВ. Теперь подсоединяем щупы к датчику. А далее самое интересное: берем любую отвертку (обязательно с металлическим стержнем) и проводим отверткой вблизи датчика. Данные на вольтметре изменятся, следите за его данными: если прибор показывает 0.3 В, значит устройство исправно; если показания колеблются – заменяйте датчик без сомнения.

https://youtube.com/watch?v=bYWTS_tOVpM

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Причины поломки

Причин, по которым датчик может выйти из строя небольшое количество, но все же они есть.

• Механические повреждения;
• Старение;
• Электрические повреждения;
• Обрыв цепи управления;

Рассмотрим каждый из вариантов поломки подробнее.

Механические повреждения. Могут быть вызваны каким-либо ударом по датчику. Например, при попытке демонтажа датчика возможны подобные поломки.

Старение. Зачастую на старых автомобилях датчик может выйти из строя по причине его устаревания и размагничивания сердечника.

Электрические повреждения. При такой поломке чаще всего обрывается катушка внутри датчика, по ней перестает подаваться сигнал на ЭБУ.

Обрыв цепи управления. Обрыв цепи управления не относится к поломке датчика. При обрыве страдает проводка, которая передает сигнал от датчика до ЭБУ.

Обзор датчика

За что отвечает контролер: синхронизация фаз впрыска горючего, подача электронного импульса для воспламенения топлива в полости камеры сгорания. От точности работы измерительного прибора зависит своевременность подачи горючей смеси в цилиндры.

ДПКВ реагирует на проход каждого из зубьев коленвала, установленного на шкиве привода генератора. Угол наклона зубьев составляет 6°. Все зубья расположены на равноудаленном расстоянии.

Последние два зуба срезаны, образуя впадину. Она необходима для центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Запуск двигателя осложнен;
• Работа на холостых оборотах нестабильная;
• Внезапное падение мощности мотора;
• Детонация;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других поломок

Крайне важно провести комплексную диагностику с применением цифрового оборудования

Технические характеристики ДПКВ:

• Диапазон сопротивления обмотки: 570 – 750 Ом;
• Индуктивность обмотки: 250 мГц;
• Минимальная амплитуда напряжения датчика: 0.3В;
• Максимальная амплитуда напряжения датчика: 225В;
• Габариты: 30x45x69 мм;
• Масса: 52 грамма.

Пошаговая инструкция по самостоятельной диагностике

Для проверки состояния ДПКВ нам понадобится мультиметр. Измерительный прибор имеется в наличии у многих автолюбителей. При отсутствии его можно приобрести в любом автомагазине. Цена доступная.

• Из-под днища машины отсоединяем клеммы с датчика.
• Подводим концевики к контактам;
• Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
• Проводим фактические замеры;
• Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. В норме показания должны составлять 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без проведения промежуточной профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

Когда менять датчик?

Он со временем засоряется, ведь находится внизу, и на его лицевой стороне появляется грязь. Снимите его с автомобиля и аккуратно щёткой очистите лицевую часть датчика от грязи. Если не помогло, произведите замену датчика на новый.  В противном случае мощность снизится значительно и детонация при разгоне будет (подробности здесь: «Описание детонации двигателя подробно»). Однако, не меняйте датчик не проверив его, ведь подобные симптомы относятся к другим датчикам (например, сбитые фазы ГРМ, шпонки плохо закрепляются на места, натяжной ролик не справляется).

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Проверка ДПКВ на исправность

Также автомобилист не должен забыть измерить перед демонтажем просвет между синхродиском и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если отсутствуют такие механические повреждения, как царапины, вмятины, повреждения структуры материала, датчик проверяется при помощи других измерительных приборов:

проверка омметром. В данном случае необходимо провести измерение сопротивления обмотки датчика

Так как стандартное значение этого показателя, установленное изготовителем колеблется от 550 до 750 Ом, то выход за указанные пределы сигнализирует о неправильном функционировании этого важного для корректной работы авто прибора – значит, он неисправный. Здесь стоит отметить, что изготовителем все же допускается небольшое расхождение по сопротивлению с паспортными значениями, но в любом случае они должны соответствовать указанным данным в инструкции по эксплуатации машины;
проверка вольтметром, измерителем индуктивности и трансформатором

Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт. Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Если датчик все же не прошел данные испытания, то он подлежит замене. При этой процедуре необходимо не забыть о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с пометками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его обязательно проверяют, так как даже при правильном выполнении всех процедур по установке он может неправильно работать.

Проверка нового ДПКВ производится по той же схеме, как и предположительно неисправного, а по результатам тестов прибор может быть установлен вместо предыдущего либо отбракован. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако в любом случае перед проведением всех действий по замене достаточно дорогого и труднодоступного узла стоит однозначно убедиться, что именно он вышел из строя, ведь авто производства нашего автопрома может зачастую приносить неприятные сюрпризы.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

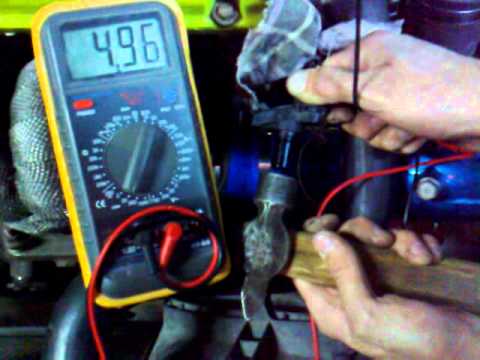

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Каким бы автомобилем вы не обладали, но, если на нем установлен инжекторный двигатель – значит возникновение проблем в работе мотора из-за ДПКВ вполне возможно.

Бывалые автолюбители в своем авто всегда держат запасной датчик, чтобы не быть застигнутым врасплох.

Благодаря инновационным технологиям в ВАЗ 2110 осуществляется управление двигателем с помощью компьютера. Множественные датчики фиксируют информацию и перенаправляют ее в главный центр, который осуществляет контроль за функционированием систем.

Если произойдет поломка регулятора датчик коленного вала застопорит функционирование двигателя. Основная функция этого узла – синхронизирование процессов подачи горючего и работы системы зажигания. Если происходит поломка устройства, то синхронное функционирование этих систем нарушается. Это приводит к тому, что искра будет отсутствовать, а горючее не подаваться. Двигатель способен работать некоторый временной промежуток, но вскоре заглохнет.

Датчик коленвала «ВАЗ-2110»: неисправности и признаки поломок

Может ли сломаться данная деталь? Обычно на «ВАЗ-2110» датчик коленвала редко выходит из строя. Однако при его неисправностях (или неправильной работ шкива генератора) на панели приборов загорается красная лампа «Чек Энджин» (CHECK ENGINE), что дословно переводится как «проверьте двигатель». При этом в памяти ошибок контроллера появляется код 19 либо 35.

Конечно, самый тяжелый случай при выходе из строя датчика коленчатого вала – это невозможность нормального запуска двигателя. В таком случае можно сказать, что ДПКВ не работает вовсе. Решением данной проблемы может послужить лишь полная его замена.

Очень часто датчик положения коленвала выходит из строя постепенно. При этом водитель ощущает существенное падение мощности двигателя, начинаются «провалы» и даже детонация при высоких оборотах. Также симптомом неисправностей такого устройства могут стать плавающие (нестабильные) обороты мотора на холостом ходу. На «ВАЗ-2110» инжектор датчик коленвала иногда становится причиной повышенного расхода топлива. Хотя возможно, проблема скрывается в слабом контакте или в обрыве проводов, но в любом случае эту деталь необходимо проверить.

Soulemil › Блог › Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см.

Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Как система топлива получает сигнал от датчика?

Во время работы датчика бортовой компьютер (микроконтроллер внутри машины) определяет конкретное положение поршня в определенный момент его работы в каждом из цилиндров. Для регулирования работы с помощью датчика процесс строится по следующему плану:

1. Коленчатый вал имеет специальное зубчатое колесо, в котором 2 зубчика специально пропущены.
2. При движении коленчатого вала все зубчики проходят рядом с датчиком ДПКВ, при этом сильно искажая состояние его магнитного поля.
3. В результате формируется импульсы в катушке индуктивности данного прибора, которые направляются в базу данных бортового компьютера. При этом отсутствующие 2 зуба являются стартовой или нулевой точкой, благодаря которой компьютер определяет начальное положение вала.
4. Далее компьютер внутри машины подсчитывает количество посланных прибором импульсов и определяет положение коленвала в каждый период времени.
5. После этого обратный сигнал посылается компьютером на датчик, отвечающий за срабатывание топливной форсунки, которая уже подает топливо в системе зажигания.

Таким образом, если ДПКВ работает верно, автомобиль будет работать с наибольшей производительностью, затрачивая при этом минимум топлива.
