Датчик холостого хода на ваз 2115

КАКИЕ БЫВАЮТ ПРИЗНАКИ ЕГО НЕИСПРАВНОСТИ

Пока ещё такие датчики не снабжаются системами для проведения диагностики, водитель не увидит на табло сигнала о его неисправности. Пока судить о проблемах с ним или проверить рхх на ВАЗ 2114, можно только по косвенным признакам, которых вполне достаточно для постановки правильного диагноза. К таким признакам можно отнести:

• Непредвиденные остановки при работе на холостом ходу;
• Наблюдаются плавающие обороты при работе на оборотах холостого хода;
• Нельзя добиться повышения оборотов во время пуска холодного двигателя;
• При выключении скорости происходит остановка мотора.

Хочется предупредить владельцев машин о том, что схожие признаки неисправностей бывают и у других датчиков, но на некоторые из них реагирует контроллер и выдаёт на табло код ошибок.

Описание РХХ

Что представляет собой РХХ в «Четырке» с инжектором, какие признаки неисправности для него характерны, где находится устройство? Ответы на эти вопросы с фото и видео вы найдете ниже, для начала рекомендуем ознакомиться с основной информацией касательно этого регулятора.

Место установки и назначение

В автомобилях ВАЗ 2114 и ВАЗ 2115 регулятор ХХ — это устройство, предназначение которого заключается в стабилизации оборотов силового агрегата на холостом ходу. РХХ используется для регулировки объема воздушного потока, подающегося в топливную систему при закрытом дросселе. Соответственно, осуществляется автоматическая настройки числа оборотов мотора. Данный регулятор располагается на корпусе дроссельного устройства. Фиксируется в посадочном месте девайс при помощи двух болтов.

Принцип действия

При повороте ключа и включении зажигания на шток на РХХ до конца выдвигается, в результате чего упирается в калибровочное отверстие на дроссельной магистрали. После этого регулятор начинает отсчитывать шаги и возвращает клапан в начальное состояние. Непосредственно положение исходного клапана зависит от прошивки блока управления ВАЗ. Например, в авто с блоком управления Январь 5.1 на полностью прогретом моторе количество шагов составляет 120, а в Бош — около 50.

Когда силовой агрегат прогрет, в момент регулировки РХХ располагается на отметке около 30-50 шагов. Когда количество шагов повышается либо уменьшается, то объем воздушного потока, который проходит через технологическое отверстие, регулярно меняется. Когда шток вытягивается, количество оборотов растет, а когда втягивается — падает. Ход штока составляет около 250 шагов. В мотор подается определенный объем воздуха, который нужен для оптимального функционирования силового агрегата.

Количество подающегося воздуха регулируется расходомером — ДМРВ — в соответствии с объемом управляющий модуль подает определенный объем топлива в мотор через форсунки. Это обеспечивает оптимальное соотношение воздуха и топлива при формировании горючей смеси. Если мотор не прогрет, то управляющий модуль увеличивает число оборотов благодаря РХХ, что позволяет использовать автомобиль для езды без прогрева ДВС.

Какой регулятор подходит на ВАЗ 2114 и 2115?

Что касается наиболее подходящего регулятора для «Четырки» и «Пятнашки», то судя по отзывам, самым оптимальным вариантом являются РХХ Омега. Каталожный номер этих устройств — 2112-114830. Кроме того, на практике хорошо себя зарекомендовали устройства от производителя КЗТА, номер — 2112-1148300-04

При покупке обязательно обратите внимание на метку (в данном случае 04, но также выпускаются РХХ с метками 01, 02, 03) на старом и новом регуляторе — они должны соответствовать

Если метки не будут соответствовать, то регулятор работать не сможет. Можно использовать 01 вместо 03, а также 02 вместо 04 и наоборот. Покупая регулятор, необходимо измерить расстояние от головки штока до фланца — оно должно составлять не больше 2.3 см. Как отличить подделку РХХ от оригинала — узнайте из видео, опубликованного каналом AutoLife.

Возможные неисправности и способы их устранения

По каким симптомам можно понять, что устройство вышло из строя:

• количество оборотов двигателя не контролируется — оно может самопроизвольно повышаться и понижаться;
• силовой агрегат может произвольно заглохнуть без причины на холостых оборотах;
• на холодном двигателе водитель не может увеличить число оборотов;
• когда включается дополнительное оборудование — оптика, отопитель, дворники — существенно падают обороты мотора, в частности, если автомобиль движется на холостых;
• обороты силового агрегата могут быть повышенными, это обусловлено выработкой конуса датчика.

При появлении проблем в работе РХХ устройство подлежит очистке либо замене.

Самостоятельное устранение неполадок

Диагностика ДМРВ и РХХ

Датчик массового расхода воздуха и регулятор холостого хода выполняют роль регуляторов подачи воздуха в камеру сгорания.

Выход этих датчиков из строя повлечёт за собой повышение расхода топлива, а поломка стержня скажется на стрелке спидометра, она останется неподвижной до устранения неполадки.

Диагностика ДПКВ

Расположение датчика поворота коленчатого вала

Выход из строя датчика положения коленчатого вала негативно скажется на работе двигателя в целом. Нарушение синхронизации между мотором и системой впрыска приведёт к тому, что автомобиль не заведётся. Точно определить состояние датчика можно только воспользовавшись мультиметром.

Для этого нужно выполнить следующие действия:

• Выставить на датчике положение с максимальным значением 200мВ ;
• Подключить мультиметр и замкнуть сердечник отвёрткой;

Проверка ДПКВ мультиметром

Видео о проверке датчика поворота коленчатого вала

Диагностика лямбда зонда

Расположение датчика кислорода (лямбда зонд)

Датчик считывает количество кислорода в отработанных газах и подаёт на ЭБУ сигнал об увеличении или снижении подачи воздуха в камеру сгорания. Диагностика выполняется мультиметром на прогретом двигателе. Порядок действий такой:

• Один сердечник прибора цепляется за массу, второй – за выход с датчика;
• При перегазовке двигателя, показания мультиметра должны находится в интервале от 0,2 до 0,9 В;

При проверке лямбда зонда показания напряжения должны находится в пределах 0,2 — 0,9В

Видео о проверке лямбда зонда

Диагностика датчика скорости

Датчик скорости автомобиля находится в коробке передач. Его диагностика осуществляется путём визуального осмотра проводов и контактов. При обнаружении окиси, её нужно тщательно очистить.

Замена воздушного фильтра и свеч накаливания

Воздушный фильтр для ВАЗ-2114

Так как его пропускаемая способность снижена, двигателю не хватает воздуха в камерах сгорания. Ввиду этого топливо сгорает не полностью, а оставшееся выбрасывается и догорает в выхлопной трубе, которая от этого может прогореть.

Сильный нагар на свечах зажигания или любые механические повреждения корпуса требуют их замены.

Масляный нагар на свечах

Проверка проводов

Проводить диагностику высоковольтных проводов проще всего в тёмное время суток, для этого достаточно просто открыть капот. При «пробитом» проводе будет видна искра, бьющая в сторону.

Визуальный осмотр высоковольтных проводов

Ещё одна причина, таящаяся в этом месте – плохой контакт, появление окиси. Для этого нужно визуально оценить наконечники проводов (белый, синий или зелёный налёт) необходимо тщательно зачистить, промыть вэдэшкой (WD-40), просушить и установить на место.

Проверка впускного коллектора

Чаще всего подсос воздуха происходит через соединение впускного коллектора с блоком цилиндров . Происходит это из-за износа прокладки. Выявить это несложно. Для этого потребуется обычный очиститель карбюратора. При заведённом моторе необходимо брызгать баллончиком на все соединения и места, вызывающие у вас подозрения (не исключены и микротрещины в самом корпусе коллектора).

Проверяем впускной коллектор

Если двигатель работает без изменений, значит причина неисправности не здесь. При увеличении оборотов и дёргании мотора следует заменить коллектор или прокладку впускного коллектора.

Чистка дроссельной заслонки

Дроссельная заслонка нуждается в регулярной очистке от нагара

Из-за сильного скопления нагара, дроссельная заслонка может принять неправильное положение. Для устранения этого потребуется снять дроссельный узел и прочистить его с помощью вэдэшки или очистителя карбюратора, после чего установить на место.

Плавающие обороты — стандартная болезнь инжекторных двигателей. Дело в том, что ЭБУ при неправильном сигнале, полученном от нерабочего датчика, ошибочно открывает электромагнитный клапан подачи воздуха. ДПДЗ подаёт сигнал, что так не может быть, а мотор уже вышел из режима прогревания. Именно в этот момент холостой ход ВАЗ-2114 и начинает плавать. Поэтому, если на вашем автомобиле появилась такая неполадка, не стоит расстраиваться. При своевременном обнаружении и устранении причины в этом нет ничего страшного.

Устранение неисправностей

Если на вашем ваз 2114 плавают обороты на холостом ходу, то поиск причин следует проводить в следующем порядке. Сначала следует проверить состояния свечей. Очень часто к подобной проблеме могут приводить именно они. Если свечи окислены, имеют нагар или другие загрязнения, то следует их очистить и проверить работу двигателя. Еще точнее проверку можно провести, заменив старые свечи на новые.

Если свечи в порядке, то нужно проверить целостность бронепроводов и, в случае обрыва, заменить их. Следующим шагом станет проверка воздушного фильтра. При сильном загрязнении либо повреждении его также следует заменить на новый. Если после подобных замен мотор все еще работает не стабильно, значит следует перейти к проверке электронных элементов.

Датчик температуры антифриза

Для измерения буквальной температуры антифриза и контроля температурных режимов мотора в системе ВАЗ 2115 есть ДТОЖ

Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза. Датчик температуры студящей жидкости представляет собой простейший терморезистор, то есть элемент, меняющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму негативного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Как проверить

Датчик температуры студящей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в порядок замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой. Сосуд нагревают, при этом номинальное сопротивление при 5 градусах надлежит быть в пределах 7280 Ом, при 20 градусах датчик температуры студящей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения свидетельства не должны быть выше 90-100 Ом. Если показания прибора не отвечают номиналу, датчик температуры ВАЗ 2115 меняют.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Как заменить датчик холостого хода ваз 2115

Если выявили неисправность датчика, рекомендуется его заменить на новый. После ремонта никто не гарантирует длительного срока службы, а цена нового — порядка 350 рублей. Что необходимо, чтобы заменить датчик на ваз 2115:

Пошаговая инструкция

• Сначала устанавливаем автомобиль на ровную площадку.
• Затем затягиваем ручник.
• Открываем капот и обнаруживаем регулятор ХХ, расположенный на корпусе нашей дроссельной заслонки.
• Отключаем зажигание и отсоединяем клеммы от аккумулятора, иначе может возникнуть короткое замыкание во всей электронной системе двигателя.
• Отсоединяем колодку с проводами от датчика.

Отключаем колодку с проводами

• Чтобы упростить работу по замене датчика,демонтируем весь дроссельный узел.
• Узел регулятор крепится тремя болтами.
• Откручиваем их при помощи крестовой отвертки.

Откручиваем винты крепления узла при помощи крестовой отвертки

Снимаем дроссельный узел.

После этого, осторожно снимаем регулятор

Осторожно откручиваем регулятор

• Прежде чем устанавливать новый датчик ХХ двигателя, необходимо тщательно очистить от пыли и грязи воздушный канал внутри дроссельного узла и ту поверхность, где устанавливается уплотнительное кольцо.
• Если обнаружили трещины на уплотнительном кольце, потертости либо повреждения, значит лучше его заменить.
• Перед установкой смазываем уплотнительное кольцо моторным маслом.
• Кольцо устанавливаем на поверхности дроссельного узла (смотрите фото выше).
• Затем туда устанавливаем до упора новый датчик, тщательно закручиваем крепежные винты.
• Также не забываем про кронштейн крепления жгута проводов.
• Устанавливаем назад дроссельный узел и прикручиваем.
• Тщательно проверяем плотность и правильность прилегания всех участков несколько раз. Надеваем клеммы на аккумулятор и затем проверяем плавность работы двигателя.

Как выбрать новый

Новый датчик выбираем по одному важному параметру – расстоянию между монтажным фланцем и кончиком иглы клапана, оно должно составлять 2.3 сантиметра. Производитель может быть любой, тут вы ориентируйтесь сами, исходя из опыта

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Используя тестер, профессиональный или самодельный, вы обнаружите корень проблемы.

Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Агрегатор Uremont.com предлагает инструменты для определения подходящей СТО и связи с профессионалами. Интерактивная карта с адресами партнерских автосервисов и отзывами пользователей ускорят поиск автомастерской. Онлайн-бланк заявки, представленный на сайте, — универсальный способ решения практически любой проблемы с автомобилем (например, так можно вызвать эвакуатор).

КАК ЗАМЕНИТЬ ДАТЧИК ХОЛОСТОГО ХОДА ВАЗ 2115

Если выявили неисправность датчика, рекомендуется его заменить на новый. После ремонта никто не гарантирует длительного срока службы, а цена нового — порядка 350 рублей. Что необходимо, чтобы заменить датчик на ваз 2115:

• Новый датчик;
• Немного масла;
• Крестовая отвертка.

Пошаговая инструкция

Итак:

• Сначала устанавливаем автомобиль на ровную площадку.
• Затем затягиваем ручник.
• Открываем капот и обнаруживаем регулятор ХХ, расположенный на корпусе нашей дроссельной заслонки.
• Отключаем зажигание и отсоединяем клеммы от аккумулятора, иначе может возникнуть короткое замыкание во всей электронной системе двигателя.
• Отсоединяем колодку с проводами от датчика.

Отключаем колодку с проводами

• Чтобы упростить работу по замене датчика,демонтируем весь дроссельный узел.
•  Узел регулятор крепится тремя болтами.
•  Откручиваем их при помощи крестовой отвертки.

Откручиваем винты крепления узла при помощи крестовой отвертки

 Снимаем дроссельный узел.

Снимаем узел

После этого, осторожно снимаем регулятор

Осторожно откручиваем регулятор

• Прежде чем  устанавливать новый датчик ХХ двигателя, необходимо тщательно очистить от пыли и грязи  воздушный канал внутри дроссельного узла и ту поверхность, где устанавливается уплотнительное кольцо.
•  Если обнаружили трещины на уплотнительном кольце, потертости либо повреждения, значит лучше его заменить.
•  Перед установкой смазываем уплотнительное кольцо моторным маслом.
• Кольцо устанавливаем на поверхности дроссельного узла (смотрите фото выше).
• Затем туда устанавливаем до упора новый датчик, тщательно закручиваем крепежные винты.
• Также не забываем про кронштейн крепления жгута проводов.
• Устанавливаем назад дроссельный узел и прикручиваем.
• Тщательно проверяем плотность и правильность прилегания всех участков несколько раз. Надеваем клеммы на аккумулятор и затем проверяем плавность работы двигателя.

Как выбрать новый

Новый датчик выбираем по одному важному параметру – расстоянию между монтажным фланцем и кончиком иглы клапана, оно должно составлять 2.3 сантиметра. Производитель может быть любой, тут вы ориентируйтесь сами, исходя из опыта.

Датчик холостого хода. Принцип работы, признаки неисправности.

Датчик холостого хода (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.

Где находится Регулятор холостого хода (рхх)?

Датчик холостого хода расположен на корпусе дроссельного узла. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки. ДХХ крепится двумя винтиками. Так же встречается, что датчик посажен на лак.

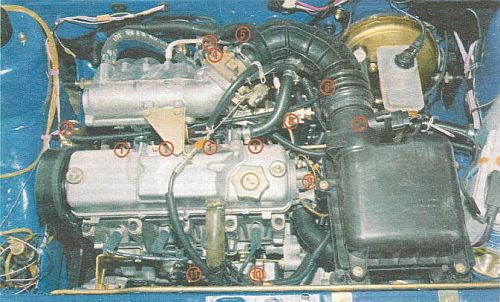

Датчик холостого хода находится под номером 3. Рядом с номером 4

Принцип работы датчика холостого хода (рхх)

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное отверстие в дроссельном патрубке. После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

В момент покупки датчика холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

В двигатель поступает определённое количество воздуха, необходимое для нормальной работы двигателя, тем самым регулируя холостой ход.

Поступающий воздух анализируется датчиком массового расхода воздуха (ДМРВ ) и, в соответствии с его количеством, Контроллёр подаёт необходимое количество бензина в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ ), контроллер следит за количеством оборотов двигателя и управляет регулятором холостого хода. Именно так происходит процесс подачи нужного объёма воздуха.

На холодном двигателе контролёр повышает обороты за счёт Датчика холостого хода (рхх) и повыщает обороты двигателя при прогреве. Такой режим позволяет сразу начинать движения без прогрева.

Рекомендуется устанавливать датчик холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 «КЗТА»

Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же. Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет

Допускается такая замена: 01 на 03, 02 на 04 и наоборот

Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Признаки неисправности датчика холостого хода (рхх)

К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк ), ни загорающийся чек эйндж не сообщит нам об этом. Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ? ), почистить (Как почистит РХХ? ) отремонтировать (Как отремонтировать РХХ? ) или заменить (Как заменить датчик холостого хода? ) в случае неисправности.

1. Глохнет на холостом ходу.
2. Плавают обороты холостого хода.
3. При запуске холодного двигателя отсутствуют повышенные обороты.
4. Глохнет в момент снятия передачи на коробке.

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

Сколько стоит датчик холостого хода?

Купить датчик холостого хода на ваз вы можете в любом магазине автозапчастей вашего города. Стоимость датчика составляет порядка 350 рублей. Остерегайтесь подделок.
