Переговорные устройства правила их работы

Разновидности связи

Классификация по функционалу подразделяет радиосвязь на четыре типа. Использование каждого вида предполагает профессиональное извещение должностных лиц по форме и уставу.

Извещательная

Данным типом коммуникаций пользуются специальные диспетчерские службы, принимающие звонки (сигналы) от населения (организаций).

Функции связи извещения	Как организуется
Быстрая передача сообщения в случае аварий и пожаров. Уведомление сигнализаторам ЦУС, ПСЧ.	При помощи охранно-пожарных сигнализаций. ЦУС и ПСЧ подсоединяются к коммутаторам МВД, и заявления о возгорании поступают к центральному управляющему.

Связь извещения используется добровольными дружинами, охранными предприя-тиями, МВД, объектами особого контроля и важности, а также внутренними службами ГПС (транспортными, техническими)

Диспетчерская

Нужна в основном для передачи информации бригадам пожарных машин (по радиосвязи).

Функции связи диспетчерской	Как организуется
Оперативное закрытие служебных вопросов. Связь персонала с ЦУС. Подготовка пожарных автомобилей к выезду.	Посредством телефонных линий. Главный диспетчер ЦУС держит в курсе событий подразделения и пункты ГПС. Рабочие экипажи получают инструкции непосредственно от дежурного караула.

Связь применяют в работе аварийно-спасательных колонн, которые находятся в пути по маршруту и без такового.

На пожаре

Данная коммуникация используется при ведении операций по ликвидации возгорания.

Функции связи на пожаре	Как организуется
Управленческая – постановка тактики борьбы с огнем на месте пожара. Информационная – сообщение о ходе пожаротушения. Коммуникационная – взаимодействие пожарных расчетов и штабов с их непосредственным руководителем.	При помощи радиостанций, мегафонов, полевых телефонных аппаратов, переговорных устройств и связных (электромегафоны).

Связь на пожаре, помимо стационарной, предусматривает развертывание мобильных пунктов связи – ППС (подвижной) и ПСО (отряда). Они предназначены для передачи информации о полевой обстановке и взаимодействии членов экипажа.

Административная

Основное назначение управленческой связи – вести структуры ГПО и обеспечивать слаженную работу одной команды.

Функции связи управления	Как организуется
Контроль за выполнением команд и приказов. Мониторинг составов и бригад. Поддержание пожарной дисциплины и порядка на местах.	При помощи ведомственных телефонной связи и радиосети, интернета и мобильных телефонов. Иногда применяется аппаратура «мгновенной» связи.

Административная связь по большей части используется для контроля за пожарной инспекцией.

Индивидуальная подготовка

Связь играет важную роль в функционировании служб пожарной охраны. Необходима для осуществления оперативной передачи информации о месте возгорания всем действующим службам, осуществления контроля мероприятий по ликвидации огня, поддержки пожарных своевременной информацией.

Связь на пожаре предназначена для сплоченной и скоординированной деятельности всех служб, задействованных в пожароопасных ситуациях. Позволяет упорядочить процесс взаимодействия различных специалистов, позволив им качественно выполнять свою работу, как в команде, так и индивидуально.

Для того чтобы расчеты пожарной охраны могли полноценно действовать, в систему для организации связи входят различные подвижные и стационарные модули, а также контролирующее их работу оборудование.

Рассмотрим более детально, что представляет собой технический комплекс связи в районе борьбы с пожарами, ее функции и существующие виды.

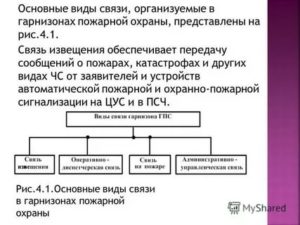

Виды по функциям и назначению

По тому, какие функции выполняет та или иная часть общей системы связи выделяются нижеследующие виды:

Занимается только обеспечением передачи уведомлений о возникших возгораниях.

Видами связи на пожаре и проведении АСР являются: Связь управления, связь информации, связь взаимодействия.

Необходима для непрерывного управления всей техникой и силами, делает их сотрудничество друг с другом более эффективным. Организует передачу сообщений с места ЧП на центральный связной пункт.

Оперативно-диспетчерская связь.

Обеспечивает более быстрое решение практических задач.

Административно-управленческий вид.

Служит для контроля и разрешения вопросов административного характера.

Далее рассмотрим каждый их обозначенных типов более подробно.

Административно-управленческая связь

Нужна для осуществления контролирующей функции. Посредством данной связи происходит наблюдение за деятельностью инспекции, а также управление ее подразделениями. Для передачи необходимых сообщений используются ведомственные телефоны.

В непредвиденных ситуациях допускается использование аппаратов для «срочной» связи. Однако подобное их использование не должно наносить вред проводимых на данный момент тактических операций.

Создается разветвленная сеть проводной телефонии и радиосвязи. Для этого создаются постоянные и подвижные пункты передачи данных, которые оборудуются всеми необходимыми средствами для выполнения своих задач.

Сигналы могут передаваться с помощью телефона, телеграфа, факса, сети Интернет и противопожарной сигнализации.

Требования, предъявляемые к связи пожарной охраны

Основные требования, предъявляемые к связи пожарной охраны, обеспечиваются следующими оперативно-техническими показателями.

Исправность и постоянная готовность технических средств связи определяется значением коэффициента — Kr.

Надежность организуемых линий (каналов) связи определяется вероятностью безотказной работы — Po соответственно:

— технических средств проводной связи;

— кабельных соединительных линий и линейного коммутационного оборудования;

— технических средств радиосвязи.

Своевременность установления соединения между абонентами (корреспондентами) по линиям (каналам) соответствующих систем связи в зависимости от условий оперативной обстановки определяется временем установления связи-T уст.

Оперативность связи-Q определяется вероятностью того, что сообщение будет передано в течение времени меньше заданного.

Работоспособность сети связи (системы связи) определяется показателем эффективности функционирования-Е сети связи пожарной охраны, значение которого зависит:

— от числа абонентов в соответствующих сетях (системах) связи;

— от статистических характеристик информационных сообщений, передаваемых по каналам связи (средняя длительность передачи одного сообщения, интенсивность потока сообщений; среднее значение непроизводительных затрат времени на подготовку передачи сообщения и установление связи; информационная нагрузка, создаваемая абонентами сети связи).

Нормативные числовые значения показателей качества функционирования устанавливаются для каждого вида связи (канала связи) и зависят от физических принципов их организации.

Работы по измерению значений основных технических параметров средств связи, являющихся исходными для определения значений показателей качества функционирования, проводятся в соответствии с методиками проверки, изложенными в нормативно-технической документации.

Виды связи по их функционалу

1. ЦУС или ПСЧ. В ее состав входит телефонная линия, которая подключена к городским линиями и АТС соответственно. Она необходима для соединения с важными городскими объектами. Если используется ПСЧ, то дополнительно станция укомплектовывается радиосвязью, сигнализацией и другим видом оборудования, которое используется при контроле над пожарами.
2. ППС – подвижные пункты. Это мобильные установки, которые перевозят на место возникновения пожара. Считается временной связью, но именно этот вариант соединения между частями и подразделениями можно отнести к высокоэффективным.
3. ПСО – пункт связи отряда. Эта разновидность дает возможность руководящему составу, который руководит мероприятиями, связанными с ликвидацией очага возгорания, иметь непосредственную связь с подразделениями гарнизона. Именно через нее командиры и штаб получают достоверную информацию от непосредственных участников тушения пожара, находящихся в зоне возгорания. Если пожар – ситуация, требующая больших средств и сил, то ПСО соединяет штаб с тыловыми частями и командирами автотранспортных служб.

Порядок организации связи в непосредственно на объектах, где зарегистрированы очаги возгорания, основывается и на других видах связи. Это громкоговорители, небольшие мобильные установки радиосвязи. Если появляется необходимость, то доставляют в зону пожара автотранспорт с системами оповещения. Чаще используют полевые радиостанции или телефоны на несколько абонентов, мегафоны и прочее.

Если возможности использовать вышеперечисленные способы и оборудование нет, то применяют сигнальную технику, к примеру, прожектора или фонарики. Редко передачу информации обеспечивают с помощью связных, которые бегают от подразделения к подразделению или перемещаются на велосипедах или мотоциклах.

Административно-управленческая

Назначение этого вида – управленческая, в основе которого лежат контролирующие функции. Для этого используют ведомственную телефонную линию. Но сегодня возможности управлять и контролировать пожарные части и гарнизоны расширились. Стали использовать Интернет и мобильную сотовую связь.

Но даже в этом случае есть требования к использованию нововведений. Последние не должны мешать проведению оперативных мероприятий, связанных с тушением пожаров. Поэтому и сегодня чаще пожарные пользуются радиосвязью или телефонной проводной. А значит, передвижные или переносные станции еще в ходу.

(Пока оценок нет)

Классификация

Согласно методическим рекомендациям по применение средств индивидуальной защиты и спасения людей при пожаре, утв. Г.Н. Кирилловым в 2011 году

По направлению действия:

• подъемные-спускные;
• спускные.

По способу установки и базированию:

• стационарные;
• мобильные;
• переносные.

По производительности:

• групповые;
• индивидуальные.

По способу управления:

• с ручным регулированием спуска;
• с автоматическим регулированием спуска.

По взаимосвязи с этапами строительства:

• предусмотренные проектом;
• не предусмотренные проектом.

По исполнению:

• лестницы (складные, навесные);
• желоба (трапы, тоннели);
• канатно-спускные (ленточные, тросовые);
• маты и подушки;
• рукавные (эластичные, жесткие, секционные);
• натяжное спасательное полотно;
• вертолеты, дельтапланы, парашюты;
• агрегатно-комбинированные спасательные средства.

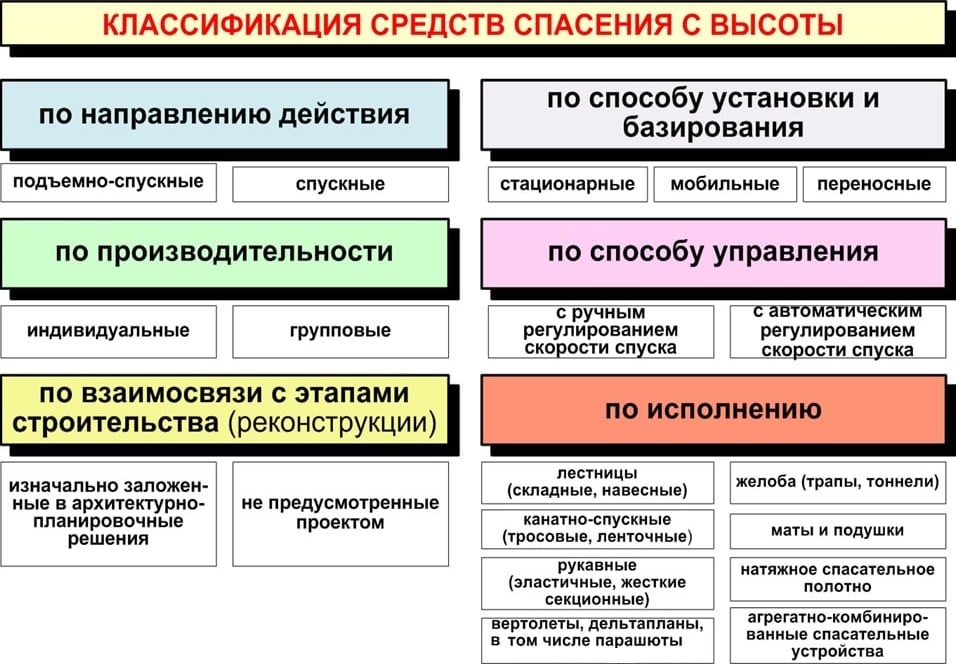

Классификация средств спасения с высоты

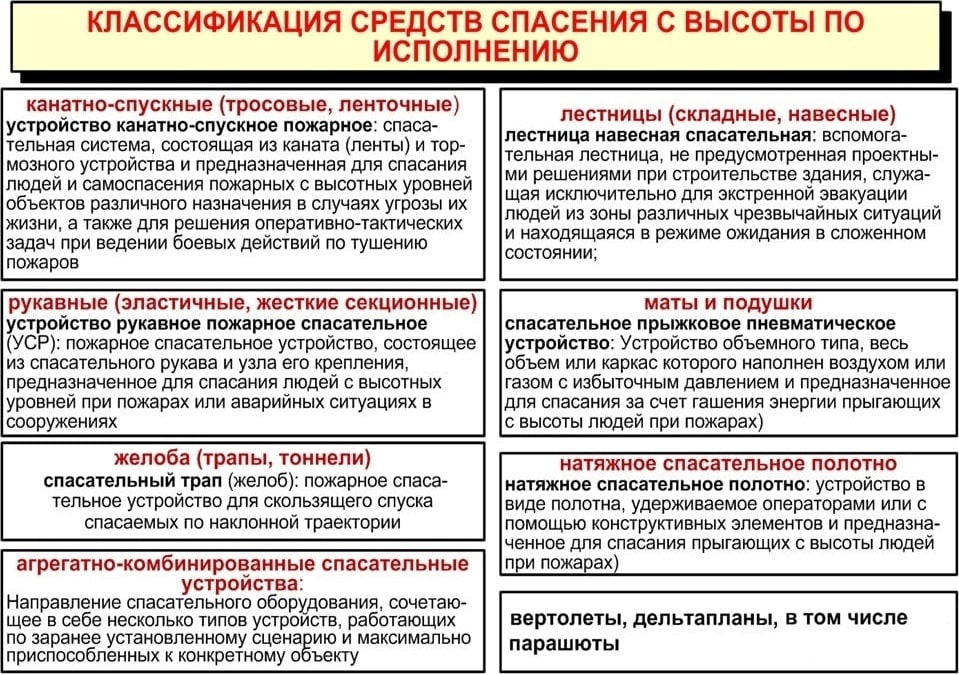

Классификация по исполнению

Датчики-извещатели

Это небольшие по размерам приборы, которые контролируют параметры окружающего воздуха. Сегодня производители предлагают достаточно широкий модельный ряд , которые друг от друга отличаются не только внешним видом и габаритными размерами, но и принципом работы, типом контролируемого параметра окружающей среды и методами передачи информационных данных на сборный пульт управления.

По принципу работы пожарные датчики делятся на пассивного действия и активного. Первые работают только на срабатывание, вторые не только срабатывают, но и контролируют параметры окружающей среды. Последние по мере возрастания угрозы (распространения огня, увеличения температуры) передают на пульт разные сигналы по уровню мощности и интенсивности.

Второй тип деления сенсоров – это контроль разных параметров. Здесь пять позиций:

• дымовые,
• температурные или тепловые,
• контроля пламени,
• утечки воды,
• утечки газа (угарного или природного).

Чаще используют именно дымовые, потому что дым самый первый признак пожара, который быстрее всего распространяется по внутренним пространствам объекта.

Как работает пожарный извещатель дымового типа

контролирует задымленность помещений. То есть, если внутри объекта в любой его части вдруг появится определенная концентрация дымовой завесы, прибор тут же сработает, подавая сигнал на пульт.

В основе сенсора заложен оптический принцип работы. В его состав входит фотоэлемент, перед ним установлена камера с воздухом, а за ней смонтирован светодиод, который посылает луч света на фотоэлемент через камеру с воздухом. Если внутри помещения увеличилось количество дыма, луч света начинает рассеиваться. То есть, на фотоэлемент попадает меньше световой энергии. Это и есть причина срабатывания.

Правила установки дымовых и тепловых извещателей

В пункте №13 из СП 5.13.130.2009 есть таблица под номером 13.3, где показаны размеры установки дымовых сенсоров.

Высота потолков, м	Контролируемая площадь, м²	Расстояния между:
датчиками	датчиками и стенами
до 3,5	до 85	9	4,5
3,5-6	70	8,5	4
6-10	65	8	4
10-12	55	7,5	3,5

В таблице 13.5 четко показаны расстояния между тепловыми сенсорами, а также между ними и стенами. Вот эта таблица:

Высота потолков, м	Площадь, контролируемая датчиком, м²	Расстояния между:
извещателями	извещателями и стенами
до 3,5	до 25	5	2,5
3,5-6	20	4,5	2
6-9	15	4	2

Необходимо обратить внимание на один очень серьезный момент. К сожалению, в СП не указывается радиус действия сенсоров

Это неважно, если помещения имеют прямоугольную форму. А вот если архитектура сложная, то могут при установке сигнализационных приборов образоваться зоны, которые не попадают под их контроль

Видео:

Организация связи пожарной охраны

Основа пожарной радиосвязи – проводные и беспроводные сети передачи информации, а также рации и стационарные радиостанции. Основные виды передачи информации на таких объектах: голосовая, телефонная, текстовая, факсимильная и аварийная/сигнализирующая. Стационарные узлы пожарной радиосвязи:

• Точка радиосвязи части
• Точка радиосвязи подразделения
• Передвижной связной пункт

В аппаратной объекта также монтируется специальное оборудование для записи всех разговоров, поступающих в службу пожарной охраны. Устройства многоканальные, и количество последних определяется исходя из числа рабочих мест. Запись включается автоматически при входящем вызове.

4.6.3. Пожарная связь и сигнализация

Для успешноготушения пожаров решающее значение имеетбыстрое обнаружение пожара и своевременныйвызов пожарных подразделений к меступожара. Пожарная связь и сигнализациямогут осуществляться телефономспециального или общего назначения,радиосвязью, электрической пожарнойсигнализацией (ЭПС), сиренами. ЭПСявляется наиболее быстрым и надежнымспособом извещения о возникшем пожаре.

Автоматическиеизвещатели срабатывают от воздействияпроявлений начальной стадии пожара:температуры, дыма, излучения пламени.

Тепловые извещателипо принципу действия подразделяютсяна: максимальные, срабатывающие придостижении определенного значениятемпературы; дифференциальные, реагирующиена скорость нарастания градиентатемпературы; максимально-дифференциальные,срабатывающие от любого превалирующегоизменения температуры.

Благодаряпростоте конструкции большоераспространение получил извещатель(датчик) тепловой легкоплавный — ДТЛ(рис. 4.9 а). При повышении температурылегкоплавкий сплав расплавляется, ипружинящие пластинки 2,размыкаясь,включают цепь сигнализации.

Рис. 4.9. Автоматическиеизвещатели:

а —тепловой ДТЛ: 1 — легкоплавкий сплав; 2— пластинки (2); 3 — корпус; 4 —

крепежные винты;5 — цоколь; 6 — цепь сигнализации; б —дымовой ДИ-1;

в —световой СИ-1; 1 — счетчик фотонов; 2 —крышка; 3 — основа; г—комбинированный КИ-1

Дымовые извещателиоснованы на использовании ионизационногоили фотоэлектрического эффектов.Ионизационные извещатели работают попринципу фиксирования отклонениязначений ионизации воздуха при появлениив нем дыма, а фотоэлектрические —реагирования на изменение состоянияоптической плотности воздушной среды.

Световые извещателиреагируют на спектр излучения открытогопламени в ультрафиолетовой илиинфракрасной частях спектра. Имеютсятакже комбинированные извещатели,реагирующие на несколько параметров.

Порядок ведения радиообмена

Для того, чтобы повысить шансы поступления радиоданных до рабочих мест радиооператоров, радиостанция должна работать на специально отведённых для этого частотах. Связь должна вестись неторопливо, отчётливо и внятно. Кричать и тараторить в рацию крайне нежелательно. Всё дело в том, что громкий звук может вызвать искажение передаваемой информации. Быстрая, сбивчивая речь осложняет приём сообщения.

Радиосвязь на пожаре строится по следующему принципу:

1. Называется позывной адресата.
2. Называется свой позывной.
3. Выдвигается требование на принятии сообщения.
4. Передаётся сообщение.
5. Радиопереговор завершается фразой «Конец связи».

Прежде чем, абонент сообщит свой позывной, он должен сказать «Я». Игнорирование этого правила считается дисциплинарным нарушением.

Радиостанции всех экстренных служб должны работать на определённых выделенных частотах, для облегчения установления радиосвязи и ведения обмена информацией. Смена каналов считается нарушением дисциплины. Категорически запрещается использование произвольных, самостоятельно придуманных обозначений и позывных. Переключаясь на другую частоту необходимо удостовериться, что она никем не занята. Вклинивание в переговоры двух радиостанций имеет право только главный пункт связи и абоненты, находящиеся в критической ситуации, например, для вызова подкрепления.

Бизнес и финансы

БанкиБогатство и благосостояниеКоррупция(Преступность)МаркетингМенеджментИнвестицииЦенные бумагиУправлениеОткрытые акционерные обществаПроектыДокументыЦенные бумаги — контрольЦенные бумаги — оценкиОблигацииДолгиВалютаНедвижимость(Аренда)ПрофессииРаботаТорговляУслугиФинансыСтрахованиеБюджетФинансовые услугиКредитыКомпанииГосударственные предприятияЭкономикаМакроэкономикаМикроэкономикаНалогиАудитМеталлургияНефтьСельское хозяйствоЭнергетикаАрхитектураИнтерьерПолы и перекрытияПроцесс строительстваСтроительные материалыТеплоизоляцияЭкстерьерОрганизация и управление производством

Система связи и ее элементы

Важнейшую роль в эффективной работе пожарной охраны играет связь. С ее помощью осуществляется своевременное извещение службы о месте и масштабах возгорания, что позволяет в дальнейшем быстро отреагировать и предпринять соответствующие меры по его устранению.

Система пожарной охраны представляет собой тесное взаимодействие нескольких служб. Так, информирование о пожаре одного звена ведет к быстрой и координированной работе других подразделений. Основными элементами системы связи являются стационарные и передвижные приемопередатчики, а также специальное оборудование, которое осуществляет контроль их работы.

Основная суть связующего компонента – это передача информации о возникшем пожаре гражданами и автоматизированными сигнальными устройствами в основной центр, который управляет общей системой связи, и территориальный пункт связи пожарной части.

К основным элементам системы связи относятся:

• узел – система, осуществляющая передачу и обмен информацией между пожарными отделениями, должностными лицами и контролирующими органами;
• канал – способ обмена сведениями, который включает в себя: линию связи, передатчик и аппарат для приема сообщений;
• аппаратура – система, собирающая, обрабатывающая, распределяющая и хранящая все поступившие сообщения. Используется для записи всех вызовов. На их основании анализируются проведенные противопожарные мероприятия, и составляется отчет;
• контроль работы оборудования – мероприятия по обслуживанию, обеспечению работоспособности, транспортировке и хранению технической составляющей.

Функции системы связи:

1. Своевременное оповещение противопожарных подразделений о возникших чрезвычайных ситуациях, пожарах и других катастрофах.
2. Направление необходимого количества бригад и техники для эффективного устранения возгорания.
3. Отслеживание работы бригад, осуществляющих тушение пожара.
4. Мониторинг безопасности работников подразделений благодаря актуальной информации.
5. Возможность в случае необходимости связаться со вспомогательными подразделениями и остальными службами.
6. Оповещение государственных органов, ведомственных структур, городских учреждений о пожароопасной обстановке.

Основные функции службы связи гпс

8. Служба связи территориального
гарнизона:

ведет учет и анализ наличия и состояния
всех имеющихся в территориальном и
подчиненных местных гарнизонах средств
и систем связи и автоматизации с целью
оценки их достаточности для нужд
управления, планирует, организует,
осуществляет и контролирует их
всестороннее техническое обеспечение
и эксплуатацию;

на основании распоряжений и указаний
по организации связи вышестоящих органов
управления разрабатывает схемы проводной
и радиосвязи с необходимыми пояснительными
записками для территориальных и местных
гарнизонов;

с учетом текущего состояния, ближайших
перспектив нового строительства сетей
и систем, развития ресурсов и услуг
связи субъекта Российской Федерации
планирует дальнейшее совершенствование
собственной системы связи в территориальном
и местных гарнизонах, изыскивает для
этой цели необходимые финансовые
средства;

разрабатывает и выдает обоснованные
исходные данные для проектирования и
строительства новых систем и сооружений
связи в гарнизоне (гарнизонах);

разрабатывает отчеты о работе средств
связи и дает предложения по изменениям
табелей положенности этих средств для
органов управления и подразделений
ГПС;

осуществляет снабжение местных гарнизонов
средствами связи, технического обеспечения
и эксплуатационно-расходными материалами;

оказывает помощь службам связи местных
гарнизонов в организации связи,
эксплуатации техники, обеспечении
взаимодействия подразделений, специальной
подготовке личного состава квалифицированному
пользованию средствами связи;

осуществляет постоянное взаимодействие
с органами исполнительной власти
субъектов Российской Федерации и
органами местного самоуправления и
предприятиями связи различной
принадлежности, предоставляющими ГПС
линии и каналы связи в аренду, с целью
быстрейшего устранения этими предприятиями
аварий и неисправностей на обслуживаемых
кабельных линиях и удовлетворения
претензий при некачественном предоставлении
ими платных услуг связи;

планирует, активно участвует и контролирует
проведение в гарнизонах специальной
подготовки и обучения руководящего и
всего личного состава ГПС квалифицированному
пользованию средствами связи и
автоматизации, находящимися в эксплуатации
и поступающими на вооружение.

9. Служба связи (нештатная служба связи)
местного гарнизона:

организует и обеспечивает связь в
гарнизоне в соответствии с распоряжениями
и указаниями УГПС (ОГПС) МВД, ГУВД, УВД
субъекта Российской Федерации,
разрабатывает подробные схемы организации
связи местного гарнизона и необходимые
справочные материалы;

участвует в разработке
регламентной документации, предусмотреннойУСПО и Боевым уставом пожарной охраны1,
утвержденным приказом МВД России от 5
июля 1995 г. № 2572,
на пункте связи отряда3
и пункте связи части4,
в части, касающейся организации и
обеспечения связи управления и
взаимодействия, и своевременно
корректирует соответствующие разделы
этих документов;

________________

1
Далее — «БУПО»

2
Зарегистрирован
в Министерстве юстиции Российской
Федерации 19 июля 1995 года, регистрационный
№ 907.

3
Далее «ПСО»

4
Далее «ПСЧ»

ведет, в установленном порядке, учет
средств связи и сигнализации, находящихся
в подразделениях ГПС в эксплуатации и
в резерве (на хранении), и их качественного
состояния;

организует и осуществляет эксплуатацию
аппаратуры связи и автоматизации, их
техническое обслуживание с целью
поддержания в исправности и постоянной
готовности к применению в соответствии
с требованиями настоящего Наставления;

непосредственно участвует в устранении
отказов и повреждений, в проведении
плановых и неплановых ремонтов средств
связи, ведет учет и анализ причин
неисправностей аппаратуры связи, в том
числе возникающих при боевой работе
подразделений на местах пожаров, и
представляет эти данные в УГПС (ОГПС);

организует и проводит занятия по освоению
новых средств связи личным составом
подразделений гарнизона.
